Jak modernizować oświetlenie magazynu bez przerywania pracy obiektu?

Modernizacja magazynu bez przestojówModernizacja oświetlenia magazynu nie musi oznaczać zatrzymania pracy całego obiektu, wstrzymania wysyłek ani dezorganizacji codziennych procesów logistycznych. W wielu przypadkach wymianę starych opraw na nowoczesne oświetlenie LED można przeprowadzić etapami, dostosowując harmonogram prac do funkcjonowania magazynu.

Kluczem jest odpowiednie przygotowanie inwestycji, analiza istniejącej instalacji oraz podział obiektu na strefy, które można modernizować niezależnie od siebie. Dzięki temu możliwe jest stopniowe poprawianie jakości oświetlenia, ograniczenie utrudnień dla pracowników i zachowanie ciągłości operacyjnej.

Jak zatem przeprowadzić modernizację oświetlenia magazynu bez przerywania pracy obiektu? Jak zaplanować wymianę opraw, dobrać odpowiednie lampy LED i uniknąć najczęstszych błędów? Poniżej przedstawiamy najważniejsze zagadnienia, które warto uwzględnić przed rozpoczęciem inwestycji.

Czy można wymienić oświetlenie magazynu bez zatrzymywania pracy?

Tak. W wielu obiektach modernizację oświetlenia można przeprowadzić bez całkowitego wyłączania magazynu z użytkowania. Wymaga to jednak podzielenia prac na etapy i odpowiedniego zabezpieczenia obszarów, w których wykonywany jest montaż.

Zamiast wymieniać wszystkie oprawy jednocześnie, można realizować inwestycję kolejno w poszczególnych częściach obiektu. Przykładowo najpierw modernizowane są wybrane alejki magazynowe, następnie strefa kompletacji zamówień, a na końcu obszary pakowania i przyjęcia towaru.

Takie rozwiązanie pozwala:

  • utrzymać funkcjonowanie pozostałych części magazynu;

  • ograniczyć przestoje w realizacji zamówień;

  • dostosować harmonogram prac do zmian roboczych;

  • uniknąć jednoczesnego wyłączania dużej liczby opraw;

  • kontrolować jakość wykonania każdego etapu;

  • rozłożyć koszty inwestycji w czasie.

Warto jednak pamiętać, że nawet częściowa modernizacja wymaga zachowania bezpiecznych warunków pracy. Strefy montażowe powinny być odpowiednio odgrodzone, a prace przy instalacji elektrycznej wykonywane przez uprawniony personel, zgodnie z przygotowaną organizacją robót.

1. Zacznij od analizy istniejącego oświetlenia magazynu

Pierwszym krokiem nie powinna być sama wymiana lamp, lecz sprawdzenie, w jakim stanie znajduje się obecna instalacja i jakie problemy występują w poszczególnych częściach obiektu.

W starszych magazynach często można spotkać oprawy o niskiej skuteczności świetlnej, nierównomiernym rozsyłaniu światła lub pogarszających się parametrach eksploatacyjnych. Zdarza się również, że oświetlenie zostało zaprojektowane dla wcześniejszego układu regałów i nie odpowiada aktualnej organizacji przestrzeni.

Podczas analizy należy zwrócić uwagę na:

  • rodzaj i liczbę obecnie zamontowanych opraw;

  • wysokość hali i sposób rozmieszczenia punktów świetlnych;

  • szerokość oraz układ alejek magazynowych;

  • wysokość regałów i możliwość występowania zacienienia;

  • rozmieszczenie stref kompletacji, pakowania i kontroli towaru;

  • stan instalacji elektrycznej i możliwości podłączenia nowych opraw;

  • miejsca, w których występują niedoświetlone powierzchnie;

  • problemy z olśnieniem i nierównomiernym oświetleniem.

Istotnym elementem jest również pomiar natężenia oświetlenia. Warto wykonać go w rzeczywistych miejscach pracy, a nie wyłącznie bezpośrednio pod oprawami. Dzięki temu można ocenić, czy światło dociera do powierzchni roboczych, etykiet, regałów i ciągów komunikacyjnych.

Dlaczego analiza jest tak ważna?

Ponieważ wymiana starych lamp na mocniejsze modele nie zawsze rozwiązuje problem. Jeżeli przyczyną słabej widoczności jest nieprawidłowy rozstaw opraw, zbyt duża wysokość montażu lub przesłanianie światła przez regały, konieczna może być zmiana całego układu oświetlenia.

2. Podziel magazyn na strefy i zaplanuj modernizację etapami

Jednym z najskuteczniejszych sposobów na modernizację magazynu bez przerywania pracy jest podział obiektu na mniejsze obszary robocze.

Nie każda część magazynu musi być modernizowana w tym samym czasie. Warto ustalić kolejność działań na podstawie znaczenia poszczególnych stref dla codziennych procesów logistycznych.

Przykładowy podział może wyglądać następująco:

Strefa magazynu Na co zwrócić uwagę podczas modernizacji?
Alejki magazynowe Widoczność przejść, regałów i oznaczeń, ograniczenie cieni
Strefa wysokiego składowania Odpowiedni rozsył światła i oświetlenie powierzchni na różnych wysokościach
Strefa kompletacji Dobra widoczność produktów, etykiet i kodów kreskowych
Strefa pakowania Równomierne światło na blatach roboczych i ograniczenie olśnienia
Strefa przyjęcia towaru Czytelność oznaczeń, dokumentów i etykiet dostaw
Strefa wysyłki Widoczność opakowań, oznaczeń oraz obszarów załadunku

Taki podział pozwala dopasować kolejność wymiany opraw do aktualnego obciążenia magazynu. Przykładowo prace w strefie kompletacji można zaplanować na okres mniejszej liczby zamówień, a modernizację alejek przeprowadzać kolejno, tak aby nie blokować całego ciągu komunikacyjnego.

Ważne jest również zachowanie odpowiedniego oświetlenia w sąsiednich obszarach. Tymczasowe wyłączenie części instalacji nie może powodować powstawania niebezpiecznych, niedoświetlonych przejść.

3. Wybierz odpowiedni moment na wymianę opraw LED

Kolejnym ważnym elementem jest harmonogram. Nawet dobrze zaplanowana modernizacja może utrudniać pracę magazynu, jeśli zostanie przeprowadzona w godzinach największego natężenia ruchu.

Dlatego przed rozpoczęciem inwestycji warto przeanalizować organizację pracy obiektu.

Najczęściej rozważane rozwiązania to:

Modernizacja poza godzinami największego ruchu

Jeżeli magazyn pracuje w systemie zmianowym, część prac można zaplanować pomiędzy zmianami lub w okresach mniejszej aktywności pracowników.

Wymiana opraw w weekendy lub dni wolne

To rozwiązanie może być szczególnie korzystne w magazynach, które w określonych dniach mają ograniczoną liczbę operacji logistycznych.

Prace w wydzielonych strefach

Wymiana oświetlenia odbywa się kolejno w poszczególnych częściach obiektu. Pozostałe obszary mogą w tym czasie nadal funkcjonować.

Modernizacja w ramach zaplanowanych przestojów technicznych

Jeżeli magazyn ma okresowe przerwy związane z konserwacją lub reorganizacją, warto wykorzystać je do wykonania części prac instalacyjnych.

Nie istnieje jeden harmonogram odpowiedni dla każdego obiektu. Należy go dopasować do liczby zmian, natężenia ruchu, rodzaju składowanego towaru oraz dostępności ekip montażowych.

4. Dobierz lampy LED odpowiednie do warunków magazynowych

Podczas modernizacji oświetlenia magazynu szczególnie ważny jest dobór opraw. Nie powinien on opierać się wyłącznie na mocy elektrycznej lub liczbie lumenów podanej w katalogu.

Istotne jest to, ile światła rzeczywiście dociera do określonej powierzchni i jak równomiernie jest ono rozłożone.

Na jakie parametry zwrócić uwagę?

Skuteczność świetlna

Skuteczność świetlna określa, ile lumenów oprawa wytwarza z jednego wata pobieranej energii. Wyższa wartość może oznaczać mniejsze zużycie energii przy uzyskaniu porównywalnego strumienia świetlnego.

Nie należy jednak wybierać opraw wyłącznie na podstawie tego parametru. Równie ważne są optyka, sposób montażu i rzeczywisty rozkład światła.

Strumień świetlny

Wyrażany w lumenach strumień świetlny informuje o ilości światła emitowanego przez oprawę. Jego wartość powinna być dopasowana do wysokości montażu, wielkości magazynu oraz wymagań poszczególnych stref.

Rozsył światła

To jeden z najważniejszych parametrów w magazynach z wysokimi regałami. Nieodpowiedni rozsył może powodować powstawanie ciemnych obszarów pomiędzy regałami lub niewystarczające oświetlenie dolnych poziomów składowania.

Dlatego rozmieszczenie opraw powinno uwzględniać nie tylko powierzchnię hali, lecz także geometrię regałów i szerokość alejek.

Trwałość i jakość wykonania

W magazynach oświetlenie często pracuje przez wiele godzin dziennie. Warto zatem zwrócić uwagę na jakość zastosowanych komponentów, konstrukcję oprawy, warunki gwarancji oraz możliwość serwisowania.

Ważne są również warunki środowiskowe, takie jak zapylenie, wilgotność czy temperatura. Stopień ochrony IP powinien odpowiadać rzeczywistemu środowisku pracy.

Barwa światła i oddawanie barw

Barwa światła wpływa na odbiór przestrzeni i komfort użytkowników. W wielu obiektach magazynowych stosuje się neutralną barwę światła, jednak jej wybór powinien uwzględniać charakter wykonywanych zadań.

W strefach kontroli towaru, etykietowania czy pakowania znaczenie ma również odpowiednie oddawanie barw.

5. Dlaczego rozmieszczenie opraw jest równie ważne jak ich parametry?

Nawet wysokiej jakości lampy LED nie zagwarantują dobrego oświetlenia, jeśli zostaną rozmieszczone przypadkowo.

W magazynie należy uwzględnić wysokość hali, konstrukcję dachu, położenie regałów oraz kierunki przemieszczania się pracowników i wózków widłowych.

Przykładowo:

  • w długich alejkach warto analizować rozmieszczenie opraw względem osi regałów;Modernizacja oświetlenia magazynu LEDBERG

  • w strefach wysokiego składowania należy uwzględnić przesłanianie światła przez towary;

  • w obszarach pakowania trzeba zadbać o odpowiednie oświetlenie blatów roboczych;

  • w strefach kompletacji istotna jest widoczność etykiet i oznaczeń;

  • w obszarach transportowych należy ograniczać olśnienie i nagłe różnice jasności.

Ważne jest także zachowanie odpowiedniej równomierności oświetlenia. Duże różnice między jasnymi i ciemnymi obszarami mogą utrudniać orientację w przestrzeni oraz zwiększać dyskomfort wzrokowy.

Dlatego przed wymianą opraw warto przygotować projekt oświetlenia uwzględniający rzeczywisty układ magazynu. Pozwala on sprawdzić przewidywane natężenie i rozkład światła jeszcze przed rozpoczęciem montażu.

6. Wymiana oświetlenia a ciągłość zasilania magazynu

Modernizacja instalacji oświetleniowej wiąże się nie tylko z montażem nowych opraw, ale również z pracami elektrycznymi.

Przed rozpoczęciem inwestycji należy sprawdzić, czy istniejąca instalacja umożliwia podłączenie nowych urządzeń i czy konieczne będą dodatkowe zmiany.

Warto przeanalizować:

  • rozmieszczenie obwodów oświetleniowych;

  • obciążenie poszczególnych obwodów;

  • stan przewodów i zabezpieczeń;

  • możliwości podłączenia nowych opraw;

  • sposób sterowania oświetleniem;

  • możliwość etapowego wyłączania poszczególnych obszarów.

Dzięki temu można ograniczyć ryzyko nieplanowanych przerw w dostawie energii do oświetlenia i innych urządzeń.

Szczególnie ważne jest rozdzielenie obwodów w taki sposób, aby wyłączenie jednej strefy nie powodowało zaniku światła w całej hali. Zakres zmian powinien wynikać z oceny instalacji i projektu przygotowanego przez odpowiednio wykwalifikowanych specjalistów.

Nie należy również zapominać o oświetleniu awaryjnym i ewakuacyjnym. Modernizacja oświetlenia podstawowego nie może pogarszać warunków bezpiecznej ewakuacji ani zastępować odrębnej analizy instalacji awaryjnej.

7. Czy warto zastosować system automatycznego sterowania oświetleniem?

Modernizacja magazynu może być dobrą okazją do wdrożenia dodatkowych funkcji sterowania światłem.

W zależności od sposobu użytkowania obiektu można rozważyć:

  • czujniki obecności lub ruchu;

  • automatyczne ograniczanie natężenia światła;

  • niezależne sterowanie poszczególnymi strefami;

  • harmonogramy pracy oświetlenia;

  • systemy umożliwiające regulację strumienia świetlnego.

Takie rozwiązania są szczególnie interesujące w magazynach, w których nie wszystkie alejki i strefy są wykorzystywane przez cały czas.

Przykładowo oświetlenie w rzadziej użytkowanej części obiektu może działać z ograniczoną mocą, a po wykryciu obecności zwiększać natężenie światła. Warunkiem jest jednak odpowiedni dobór czujników, ich rozmieszczenie i konfiguracja.

Warto również pamiętać, że automatyczne sterowanie nie może powodować zbyt wczesnego wyłączania światła w miejscach, w których nadal przebywają pracownicy lub poruszają się wózki widłowe.

8. Jak ograniczyć koszty modernizacji oświetlenia magazynu?

Wymiana oświetlenia powinna być traktowana jako inwestycja, której opłacalność zależy od kosztów zakupu, montażu, zużycia energii i późniejszej eksploatacji.

Aby właściwie ocenić potencjalne oszczędności, warto porównać dotychczasową instalację z planowanym rozwiązaniem.

Pod uwagę należy wziąć:

  1. Moc wszystkich obecnie wykorzystywanych opraw.

  2. Liczbę godzin pracy oświetlenia w ciągu doby.

  3. Liczbę dni pracy magazynu w roku.

  4. Moc i liczbę nowych opraw LED.

  5. Przewidywany czas świecenia po modernizacji.

  6. Możliwości wykorzystania automatycznego sterowania.

  7. Koszty montażu i ewentualnych zmian instalacyjnych.

Przykładowo magazyn pracujący na trzy zmiany może uzyskać inne korzyści z wymiany opraw niż obiekt użytkowany tylko przez kilka godzin dziennie. Im dłuższy czas pracy oświetlenia, tym większe znaczenie ma efektywność energetyczna zastosowanych rozwiązań.

Nie warto jednak ograniczać inwestycji wyłącznie do najtańszych opraw. Niewłaściwie dobrane oświetlenie może wymagać dodatkowych korekt, a w konsekwencji generować kolejne koszty.

Najlepszym rozwiązaniem jest porównanie całkowitych kosztów eksploatacji, a nie tylko ceny zakupu pojedynczej lampy.

9. Jak przebiega etapowa modernizacja oświetlenia magazynu?

Dobrze przygotowany proces powinien składać się z kilku następujących po sobie etapów.

Etap Zakres prac Cel
1. Analiza obiektu Ocena instalacji, układu hali i obecnego oświetlenia Rozpoznanie potrzeb
2. Pomiary Sprawdzenie natężenia i równomierności oświetlenia Określenie problematycznych miejsc
3. Projekt Dobór opraw i rozmieszczenia Zaplanowanie właściwego oświetlenia
4. Harmonogram Podział magazynu na strefy Ograniczenie utrudnień
5. Montaż Stopniowa wymiana opraw Zachowanie pracy pozostałych obszarów
6. Kontrola Pomiary i sprawdzenie działania instalacji Weryfikacja efektów

Po zakończeniu każdego etapu warto sprawdzić, czy uzyskane parametry odpowiadają założeniom projektu. Pozwala to wychwycić ewentualne problemy, zanim modernizacja obejmie kolejne części magazynu.

10. Jakie oprawy LED warto rozważyć podczas modernizacji magazynu?

Dobór odpowiednich lamp powinien wynikać z charakterystyki obiektu. Znaczenie mają między innymi wysokość hali, szerokość alejek, rozmieszczenie regałów, sposób użytkowania przestrzeni oraz wymagane parametry oświetlenia.

W ofercie LEDBERG znajdują się rozwiązania, które można uwzględnić podczas planowania modernizacji.

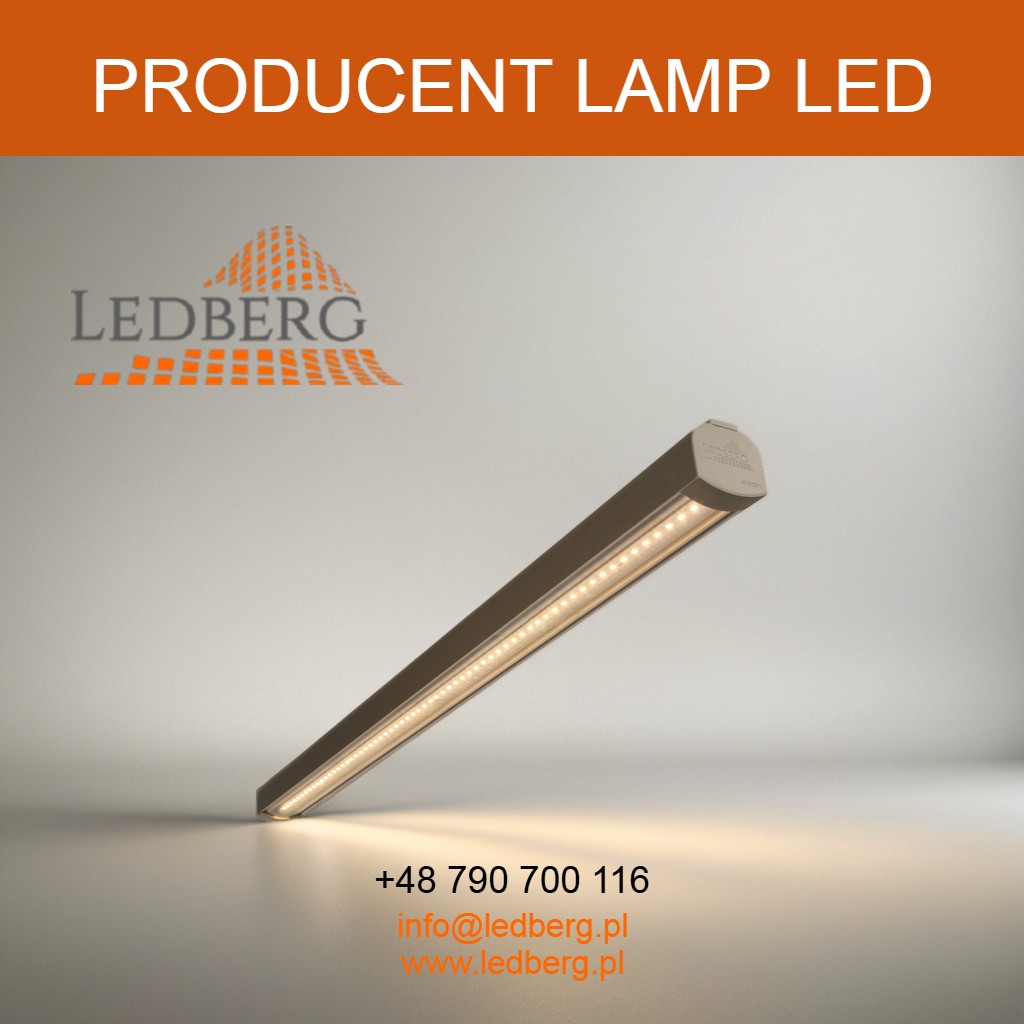

Lampy LED AXION – rozwiązanie do przestrzeni magazynowych i przemysłowych

AXION to oprawa liniowa, którą warto rozważyć przy modernizacji oświetlenia hal, magazynów i innych przestrzeni przemysłowych.

Przy jej doborze można uwzględnić między innymi:

  • długość oprawy i sposób rozmieszczenia;

  • wymaganą moc oraz strumień świetlny;

  • odpowiednią barwę światła;

  • rodzaj klosza;

  • sposób montażu;

  • możliwość zastosowania sterowania, jeśli przewiduje je wybrana konfiguracja.

W przypadku magazynów szczególnie ważne jest dopasowanie parametrów oprawy do wysokości montażu i układu regałów. Dzięki temu można zaplanować oświetlenie w sposób odpowiadający rzeczywistym warunkom pracy.

Lampy LED OPTIS – do stref wymagających równomiernego oświetlenia

OPTIS to kolejna propozycja LEDBERG, którą można rozważyć w ramach modernizacji oświetlenia wybranych obszarów magazynu.

Oprawa wyposażona jest w mleczny klosz, który zapewnia rozproszenie światła. Może być brana pod uwagę między innymi w strefach pakowania, kompletacji oraz innych miejscach, w których istotna jest dobra widoczność powierzchni roboczych.

AXION i OPTIS warto dobierać na podstawie projektu, a nie wyłącznie nazwy produktu czy jego mocy. Różne części jednego magazynu mogą wymagać odmiennych rozwiązań.

11. Najczęstsze błędy podczas modernizacji oświetlenia magazynu

Nieprawidłowe przygotowanie inwestycji może prowadzić do dodatkowych kosztów, opóźnień i niezadowalających efektów.

Do najczęściej spotykanych błędów należą:

Wymiana wszystkich opraw bez wcześniejszego projektu

Nowe lampy mogą mieć dobre parametry, ale ich przypadkowe rozmieszczenie nie zapewni odpowiedniego oświetlenia całej przestrzeni.

Dobór opraw wyłącznie na podstawie mocy

Moc elektryczna nie informuje bezpośrednio o ilości światła docierającego do powierzchni roboczej.

Brak podziału magazynu na strefy

Jednoczesne prowadzenie prac w wielu obszarach może utrudniać transport, kompletację i realizację zamówień.

Nieuwzględnienie wysokości regałów

Towary i konstrukcje regałowe mogą ograniczać dostęp światła do niektórych powierzchni.

Pomijanie olśnienia

Zbyt intensywne światło skierowane w pole widzenia pracownika lub operatora wózka może pogarszać komfort i bezpieczeństwo.

Brak pomiarów po zakończeniu prac

Sama wymiana opraw nie potwierdza, że oświetlenie spełnia założenia projektu. Konieczna jest weryfikacja uzyskanych parametrów.

Niedostosowanie harmonogramu do pracy magazynu

Brak uzgodnień z osobami odpowiedzialnymi za logistykę może prowadzić do niepotrzebnych utrudnień i przestojów.

12. O czym pamiętać, aby modernizacja była zgodna z wymaganiami?

Projektując oświetlenie magazynu, należy uwzględnić wymagania dotyczące oświetlenia miejsc pracy, w szczególności odpowiednie natężenie, równomierność oraz ograniczenie olśnienia.

Ważnym punktem odniesienia jest norma PN-EN 12464-1 dotycząca oświetlenia miejsc pracy we wnętrzach. Wymagane parametry należy dobierać do rodzaju wykonywanych czynności, a nie przypisywać jednej wartości do całej powierzchni magazynu.

Inne potrzeby mogą występować w alejkach transportowych, inne przy kompletacji zamówień, a jeszcze inne przy kontroli jakości lub pakowaniu.

Dlatego projekt powinien uwzględniać konkretne zadania wykonywane w każdej strefie. Warto również zweryfikować aktualne wymagania dla danego obiektu i charakteru pracy.

Podsumowanie – modernizacja magazynu bez przestojów jest możliwa

Modernizacja oświetlenia magazynu bez przerywania pracy obiektu wymaga przede wszystkim dobrego przygotowania. Najważniejsze jest przeprowadzenie analizy istniejącej instalacji, podział przestrzeni na strefy i zaplanowanie wymiany opraw w sposób dopasowany do harmonogramu pracy magazynu.

Warto pamiętać, że skuteczna modernizacja to nie tylko zastąpienie starych lamp nowymi oprawami LED. To również poprawa widoczności, równomierności oświetlenia, komfortu pracowników i efektywności energetycznej całego obiektu.

Odpowiednio dobrane lampy LED AXION i OPTIS mogą stanowić element takiego rozwiązania. Kluczowe jest jednak dopasowanie ich parametrów i rozmieszczenia do rzeczywistych warunków panujących w magazynie.

Planujesz modernizację oświetlenia magazynu?

Nie musisz wymieniać wszystkich opraw jednocześnie ani organizować kosztownego przestoju całego obiektu. Odpowiednio zaplanowana modernizacja pozwala stopniowo poprawiać oświetlenie, dostosowując prace do codziennego funkcjonowania magazynu.

Skontaktuj się z LEDBERG. Pomożemy przeanalizować potrzeby obiektu i dobrać rozwiązania oświetleniowe dopasowane do jego specyfiki. Dobierzemy odpowiednie oprawy LED, uwzględniając wysokość hali, układ regałów, rodzaj wykonywanych prac oraz oczekiwane efekty modernizacji.

Postaw na przemyślaną modernizację, która poprawi warunki pracy i pozwoli lepiej wykorzystać potencjał oświetlenia LED.

Kontakt +48 790 700 116
🌐 www.ledberg.pl
✉️ info@ledberg.pl

Oświetlenie magazynu z czujnikami ruchu – kiedy automatyczne sterowanie naprawdę się opłaca?

Oświetlenie magazynu nie musi pracować z pełną mocą przez cały dzień i noc. W wielu obiektach część alejek, strefOświetlenie magazynu z czujnikami ruchu składowania czy obszarów pomocniczych pozostaje nieużywana przez dłuższy czas. Mimo to zamontowane tam oprawy LED często świecą bez przerwy, generując niepotrzebne koszty energii elektrycznej.

Rozwiązaniem może być oświetlenie magazynu z czujnikami ruchu, które automatycznie dostosowuje pracę lamp do obecności pracowników i pojazdów transportowych. Odpowiednio zaprojektowany system pozwala ograniczyć czas świecenia z pełną mocą, poprawić kontrolę nad zużyciem energii i zwiększyć wygodę użytkowania obiektu.

Czy jednak automatyczne sterowanie zawsze się opłaca? Nie w każdym magazynie przyniesie takie same korzyści. Znaczenie ma sposób organizacji pracy, częstotliwość przemieszczania się pracowników, wysokość hali, rozmieszczenie regałów oraz rodzaj zastosowanych opraw. W tym artykule wyjaśniamy, kiedy warto zastosować czujniki ruchu, jak je rozmieścić i na co zwrócić uwagę podczas projektowania inteligentnego oświetlenia LED.

Jak działa oświetlenie magazynu z czujnikami ruchu?

Oświetlenie z czujnikami ruchu to system, który automatycznie steruje pracą opraw LED w zależności od wykrytej aktywności w określonym obszarze. Gdy czujnik wykryje obecność człowieka lub przemieszczającego się pojazdu, przekazuje sygnał do sterownika, który włącza światło albo zwiększa jego natężenie.

Po upływie zaprogramowanego czasu bez wykrycia ruchu system może zmniejszyć moc opraw lub całkowicie je wyłączyć, jeżeli pozwalają na to warunki bezpieczeństwa i przyjęty projekt.

W praktyce można zastosować kilka sposobów sterowania:

  • Automatyczne włączanie i wyłączanie – światło uruchamia się po wykryciu ruchu i wyłącza po określonym czasie.

  • Regulacja natężenia światła – oprawy pracują z pełną mocą podczas aktywności, a po jej ustaniu przechodzą na niższy poziom świecenia.

  • Sterowanie strefowe – czujniki obsługują konkretne alejki, sektory lub obszary magazynu.

  • Sterowanie z uwzględnieniem światła dziennego – system dostosowuje moc opraw do ilości naturalnego światła wpadającego przez świetliki i okna.

Największe możliwości daje połączenie kilku metod. Dzięki temu oświetlenie reaguje nie tylko na obecność użytkowników, ale również na rzeczywiste zapotrzebowanie na światło.

Kiedy czujniki ruchu w magazynie naprawdę się opłacają?

Automatyczne sterowanie jest szczególnie korzystne w obiektach, w których poszczególne strefy są wykorzystywane z różną intensywnością. Jeżeli pracownicy przebywają w określonych alejkach tylko przez kilka minut, utrzymywanie pełnej mocy oświetlenia przez całą zmianę może być nieuzasadnione.

Warto rozważyć zastosowanie czujników przede wszystkim w następujących miejscach:

1. Długie alejki magazynowe

To jedna z najbardziej perspektywicznych lokalizacji dla automatycznego sterowania.

W magazynach wysokiego składowania pracownicy i wózki widłowe przemieszczają się pomiędzy regałami, często korzystając tylko z wybranych ciągów komunikacyjnych. Pozostałe alejki mogą przez dłuższy czas pozostawać puste.

Zastosowanie czujników przypisanych do poszczególnych ciągów pozwala uruchamiać oświetlenie tam, gdzie rzeczywiście odbywa się praca. W zależności od projektu można również zastosować stopniowe zwiększanie jasności w kolejnych sekcjach.

2. Strefy składowania o niewielkiej rotacji

Nie wszystkie części magazynu są wykorzystywane równie często. Niektóre regały zawierają towary pobierane sporadycznie, dlatego ich otoczenie nie wymaga stałego oświetlenia z pełną mocą.

Czujniki mogą ograniczyć niepotrzebne świecenie w takich obszarach. Należy jednak zapewnić odpowiedni poziom oświetlenia w momencie rozpoczęcia pracy.

3. Pomieszczenia pomocnicze i techniczne

Magazyn często obejmuje również pomieszczenia, z których korzysta się nieregularnie, na przykład:

  • pomieszczenia gospodarcze,

  • zaplecze magazynowe,

  • niewielkie składziki,

  • pomieszczenia techniczne,

  • strefy przechowywania materiałów pomocniczych.

W takich miejscach automatyczne włączanie światła może być prostym sposobem na ograniczenie czasu pracy opraw.

4. Strefy przyjęcia i wydawania towarów

W tych obszarach natężenie ruchu może być zmienne. Warto więc rozważyć sterowanie zależne od obecności pracowników, pojazdów oraz harmonogramu dostaw.

Trzeba jednak pamiętać, że w czasie załadunku i rozładunku odpowiednia widoczność musi być zapewniona przez cały okres wykonywania czynności.

Czujniki ruchu czy czujniki obecności – co wybrać do magazynu?

Wybór odpowiedniego czujnika ma duże znaczenie dla skuteczności całego systemu. Nie każde urządzenie reaguje na ruch w taki sam sposób.

Najczęściej spotykane są dwa rozwiązania:

Czujniki PIR (podczerwieni) wykrywają zmiany promieniowania cieplnego w swoim polu obserwacji. Dobrze sprawdzają się w pomieszczeniach i miejscach, w których użytkownik porusza się w zasięgu czujnika. Ich działanie może być jednak ograniczone przez przeszkody, takie jak regały czy zabudowa.

Czujniki mikrofalowe wykorzystują fale elektromagnetyczne do wykrywania ruchu. Mogą reagować na aktywność również przez niektóre niemetalowe przeszkody, dlatego ich zasięg i sposób działania wymagają starannego dopasowania do konkretnej przestrzeni.

Rodzaj czujnika Charakterystyka Gdzie może się sprawdzić?
PIR Wykrywa zmiany promieniowania cieplnego Pomieszczenia pomocnicze, mniejsze strefy
Mikrofalowy Wykrywa ruch na podstawie zmian fal Wybrane alejki i większe przestrzenie
Czujnik obecności Reaguje również na niewielką aktywność, zależnie od technologii Stanowiska pracy i pomieszczenia wymagające dłuższego utrzymania światła

Warto pamiętać, że określenie „czujnik obecności” opisuje przede wszystkim sposób wykorzystania urządzenia, a nie jedną konkretną technologię. Przed zakupem należy sprawdzić rzeczywisty obszar detekcji, czułość oraz zachowanie czujnika w warunkach panujących w magazynie.

Jak rozmieścić czujniki ruchu w magazynie wysokiego składowania?

Nawet najlepszy czujnik nie zapewni oczekiwanych oszczędności, jeżeli zostanie nieprawidłowo umieszczony. W magazynach wysokiego składowania problemem są przede wszystkim wysokie regały, ograniczona widoczność oraz duża odległość pomiędzy oprawami a powierzchnią roboczą.

Dlatego projekt powinien uwzględniać nie tylko powierzchnię hali, ale również jej rzeczywisty układ.

Podział magazynu na niezależne strefy

Pierwszym krokiem powinno być wyznaczenie obszarów, które mogą być sterowane niezależnie. Przykładowo można wydzielić:

  • alejki pomiędzy regałami,

  • główne ciągi komunikacyjne,

  • strefy kompletacji zamówień,

  • obszary pakowania,

  • strefy przyjęcia i wydawania towarów,

  • miejsca składowania o niskiej rotacji.

Dzięki temu aktywność w jednej części magazynu nie musi powodować uruchamiania oświetlenia w całym obiekcie.

Dopasowanie zasięgu detekcji do wysokości montażu

Wysokość zawieszenia czujnika wpływa na wielkość i kształt obszaru wykrywania ruchu. Urządzenie przeznaczone do niewielkiego pomieszczenia może nie sprawdzić się zamontowane wysoko pod dachem hali.

Przed wyborem należy sprawdzić parametry producenta, w szczególności zasięg detekcji przy planowanej wysokości montażu oraz sposób reagowania na ruch wózków widłowych.

Uwzględnienie regałów i przeszkód

Wysokie regały mogą ograniczać pole widzenia czujników. W rezultacie system nie zawsze wykryje osobę przemieszczającą się w głębi alejki.

Dlatego nie należy rozmieszczać urządzeń wyłącznie według równych odległości na suficie. Znacznie ważniejsze jest sprawdzenie rzeczywistych stref detekcji i ewentualne zastosowanie kilku czujników w jednej alejce.

Sterowanie światłem z wyprzedzeniem

W magazynach, w których poruszają się wózki widłowe, warto rozważyć takie ustawienie czujników, aby oświetlenie uruchamiało się przed dotarciem pojazdu do kolejnego odcinka trasy.

Pozwala to ograniczyć sytuacje, w których operator wjeżdża w nieoświetloną przestrzeń i musi czekać na reakcję systemu.

Sterowanie DALI – większa kontrola nad oświetleniem magazynu

Jeżeli inwestor oczekuje czegoś więcej niż zwykłego włączania i wyłączania lamp, warto rozważyć system sterowania DALI.

DALI umożliwia cyfrowe sterowanie kompatybilnymi oprawami i ich grupami. W praktyce oznacza to możliwość regulowania natężenia światła, tworzenia niezależnych stref oraz dostosowywania parametrów oświetlenia do sposobu użytkowania magazynu.

W połączeniu z odpowiednimi czujnikami można zaprojektować system, w którym:Inteligentne sterowanie oświetleniem DALI

  1. Czujnik wykrywa ruch w określonej alejce.

  2. Sterownik przekazuje sygnał do odpowiedniej grupy opraw.

  3. Oświetlenie zwiększa natężenie do zaprogramowanego poziomu.

  4. Po ustaniu aktywności lampy stopniowo zmniejszają moc.

  5. Kolejne strefy reagują niezależnie na pojawiający się ruch.

Takie rozwiązanie pozwala lepiej kontrolować zużycie energii niż tradycyjne sterowanie całym obiektem jednym włącznikiem.

Ważne: zastosowanie DALI wymaga kompatybilnych zasilaczy, czujników i sterowników oraz prawidłowego zaprojektowania instalacji. Nie każdą istniejącą oprawę LED można po prostu podłączyć do takiego systemu.

Ile energii można zaoszczędzić dzięki czujnikom ruchu?

Oszczędności zależą przede wszystkim od tego, jak długo oświetlenie pracuje obecnie bez rzeczywistej potrzeby. Znaczenie ma również liczba opraw, ich moc, harmonogram pracy magazynu i sposób sterowania.

Nie można więc przyjąć jednej wartości procentowej dla każdego obiektu.

Warto jednak wykonać prostą analizę, która pokaże potencjalne korzyści.

Przykład obliczenia oszczędności

Załóżmy, że w magazynie znajduje się 100 opraw LED o mocy 100 W każda. Oświetlenie pracuje przez 16 godzin dziennie, przez 250 dni w roku.

Parametr Wartość
Liczba opraw 100
Moc jednej oprawy 100 W
Łączna moc instalacji 10 kW
Czas pracy 16 godzin dziennie
Liczba dni pracy 250 rocznie
Roczne zużycie energii 40 000 kWh

Załóżmy teraz, że dzięki sterowaniu czujnikami i odpowiedniemu podziałowi na strefy średni czas pracy z pełną mocą zostaje ograniczony o 25%. Jest to wyłącznie założenie do przykładowej kalkulacji, a nie gwarantowany rezultat.

Przykładowe ograniczenie zużycia energii

40 000

kWh przed sterowaniem

10 000

kWh potencjalnej oszczędności rocznie

30 000 kWh

Przykładowe zużycie po ograniczeniu czasu pracy z pełną mocą o 25%.

Rzeczywisty wynik będzie zależał od tego, czy oprawy są wyłączane, czy jedynie przyciemniane, a także od poboru mocy przy obniżonym poziomie świecenia.

Aby obliczyć korzyści finansowe, należy pomnożyć uzyskaną oszczędność energii przez rzeczywistą cenę 1 kWh. W analizie opłacalności warto również uwzględnić koszt czujników, sterowników, instalacji i późniejszej konserwacji systemu.

Jak obliczyć, czy automatyczne sterowanie się opłaca?

Przed inwestycją warto przygotować analizę techniczną i ekonomiczną. Pozwala ona sprawdzić, czy koszt wdrożenia systemu będzie uzasadniony przez ograniczenie zużycia energii.

Najważniejsze dane to:

  • liczba i moc istniejących opraw,

  • obecny czas pracy oświetlenia,

  • godziny największej aktywności w magazynie,

  • czas, przez jaki poszczególne alejki pozostają nieużywane,

  • cena energii elektrycznej,

  • koszt zakupu i montażu czujników,

  • koszt ewentualnej modernizacji instalacji,

  • przewidywany czas zwrotu inwestycji.

Przydatne jest również porównanie kilku wariantów:

Wariant Sposób działania Kiedy warto rozważyć?
Stałe oświetlenie Oprawy świecą bez przerwy Strefy ciągle użytkowane
Czujniki ON/OFF Światło włącza się po wykryciu ruchu Obszary okresowo używane
Czujniki z regulacją mocy Światło jest przyciemniane i rozjaśniane Magazyny o zmiennej aktywności
DALI i czujniki Niezależne sterowanie grupami opraw Duże i zróżnicowane obiekty

Warto pamiętać, że najtańszy system nie zawsze będzie najbardziej opłacalny. Jeżeli czujniki będą często uruchamiać i wyłączać światło, a ich reakcja okaże się nieodpowiednia do organizacji pracy, użytkownicy mogą uznać automatykę za uciążliwą.

Jakie lampy LED sprawdzą się w magazynie z automatycznym sterowaniem?

Czujniki ruchu nie zastępują prawidłowego doboru opraw. Nawet zaawansowany system sterowania nie poprawi widoczności, jeśli lampy będą miały nieodpowiedni rozsył światła, zbyt mały strumień świetlny lub zostaną niewłaściwie rozmieszczone.

W magazynach warto zwrócić uwagę na kilka parametrów.

Skuteczność świetlna – określa, ile lumenów oprawa wytwarza z jednego wata pobieranej energii. Wysoka skuteczność może pomóc ograniczyć koszty eksploatacji, ale nie powinna być jedynym kryterium wyboru.

Rozsył światła – powinien odpowiadać geometrii magazynu. Wysokie regały, wąskie alejki i duże odległości między oprawami wymagają przemyślanego doboru optyki.

Trwałość i niezawodność – w magazynach pracujących przez wiele godzin dziennie znaczenie ma jakość wykonania opraw, zasilaczy i komponentów elektronicznych.

Możliwość regulacji – jeżeli planowane jest sterowanie DALI, oprawy muszą być wyposażone w odpowiednie, kompatybilne rozwiązania.

Odporność na warunki otoczenia – należy uwzględnić zapylenie, wilgotność, temperaturę i ryzyko uszkodzeń mechanicznych.

W zależności od wysokości hali, układu regałów i charakteru wykonywanych czynności dobór może obejmować liniowe lampy LED lub inne oprawy przemysłowe. Najważniejsze jest dopasowanie ich parametrów do konkretnego obiektu.

AXION i OPTIS – oprawy LED do nowoczesnych przestrzeni magazynowych

W projektowaniu oświetlenia magazynowego warto uwzględnić oprawy, które można dopasować do geometrii obiektu, wymaganej ilości światła oraz sposobu montażu.

W ofercie LEDBERG znajdują się między innymi liniowe lampy LED AXION i OPTIS.

AXION to rozwiązanie przeznaczone do zastosowań przemysłowych i oświetlania przestrzeni roboczych. W zależności od konfiguracji można dobrać moc, długość oraz parametry światła do konkretnego zastosowania. Przy projektowaniu automatycznego sterowania należy zweryfikować odpowiednią wersję zasilania i kompatybilność z wybranym systemem.

OPTIS to liniowa oprawa z mlecznym kloszem, którą można uwzględnić w projektach wymagających odpowiednio rozproszonego światła. Jej zastosowanie warto rozważyć w wybranych strefach magazynowych, kompletacyjnych i pomocniczych.

Dobór konkretnego modelu powinien wynikać z obliczeń oświetleniowych, warunków montażu i sposobu sterowania. Sama obecność czujnika ruchu nie gwarantuje bowiem właściwego oświetlenia powierzchni roboczej.

Jakich błędów unikać podczas projektowania oświetlenia z czujnikami?

Automatyczne sterowanie może przynieść wymierne korzyści, ale nieprawidłowy projekt może powodować problemy z widocznością, komfortem i bezpieczeństwem.

Najczęściej spotykane błędy to:

  1. Jeden czujnik dla całej hali – nie pozwala efektywnie sterować poszczególnymi alejkami i strefami.

  2. Nieprawidłowy zasięg detekcji – urządzenie nie wykrywa ruchu w miejscach, w których jest to konieczne.

  3. Zbyt krótki czas podtrzymania światła – lampy mogą przygasać podczas wykonywania czynności wymagających skupienia.

  4. Brak uwzględnienia wózków widłowych – system może nie wykrywać odpowiednio wcześnie pojazdów poruszających się po magazynie.

  5. Niewłaściwe ustawienie czujników – regały i konstrukcja hali ograniczają ich pole działania.

  6. Brak analizy światła dziennego – oprawy pracują z pełną mocą, mimo że część światła zapewniają świetliki lub okna.

  7. Brak testów po uruchomieniu – ustawienia nie są sprawdzane w rzeczywistych warunkach pracy magazynu.

Szczególnie ważne jest unikanie całkowitego wygaszania światła w obszarach, w których pracownicy mogą nadal wykonywać zadania. W takich miejscach lepszym rozwiązaniem może być utrzymywanie bezpiecznego poziomu oświetlenia podstawowego i zwiększanie natężenia po wykryciu aktywności.

Bezpieczeństwo przede wszystkim – czy można całkowicie wyłączać światło w pustych alejkach?

Nie każda strefa magazynu powinna być całkowicie wygaszana po wykryciu braku ruchu.

W ciągach komunikacyjnych, na trasach wózków widłowych oraz w obszarach, w których może pojawić się pracownik, należy zapewnić odpowiednie warunki widoczności. System sterowania musi reagować wystarczająco szybko, a jego działanie nie może powodować niebezpiecznych zmian oświetlenia.

W praktyce warto rozważyć:

  • utrzymywanie minimalnego poziomu światła w wybranych strefach,

  • stopniowe zwiększanie natężenia przed pojawieniem się użytkownika,

  • odpowiednio długi czas podtrzymania,

  • niezależne sterowanie alejkami i ciągami komunikacyjnymi,

  • uwzględnienie oświetlenia awaryjnego i ewakuacyjnego jako odrębnych elementów projektu.

Oświetlenie awaryjne nie powinno być uzależnione od zwykłego działania czujników ruchu. Musi funkcjonować zgodnie z wymaganiami właściwymi dla tego rodzaju instalacji.

Jak wdrożyć inteligentne oświetlenie magazynu krok po kroku?

Aby automatyczne sterowanie rzeczywiście przynosiło korzyści, warto przeprowadzić inwestycję według uporządkowanego planu.

Krok 1. Analiza obecnego oświetlenia

Należy sprawdzić liczbę opraw, ich moc, rozmieszczenie, stan techniczny i czas pracy. Warto również ocenić, które strefy są wykorzystywane najczęściej.

Krok 2. Podział magazynu na strefy

Trzeba określić, które obszary mogą być sterowane niezależnie. Inne ustawienia mogą być potrzebne dla alejek, inne dla kompletacji, a jeszcze inne dla stref załadunku.

Krok 3. Dobór czujników

Rodzaj urządzeń powinien wynikać z wysokości montażu, geometrii magazynu, rodzaju przeszkód i charakteru ruchu.

Krok 4. Wybór systemu sterowania

W zależności od potrzeb można zastosować proste sterowanie ON/OFF lub bardziej rozbudowany system regulacji natężenia, na przykład DALI.

Krok 5. Dobór opraw LED

Lampy powinny zapewniać odpowiednie parametry oświetleniowe i współpracować z wybranym systemem automatyki.

Krok 6. Obliczenia i konfiguracja

Należy przygotować projekt rozmieszczenia opraw, określić poziomy świecenia oraz zaprogramować reakcje czujników.

Krok 7. Testy w rzeczywistych warunkach

Po uruchomieniu instalacji trzeba sprawdzić działanie systemu podczas normalnej pracy magazynu, również przy przemieszczaniu się wózków widłowych i obsłudze regałów.

Podsumowanie – kiedy warto zainwestować w czujniki ruchu w magazynie?

Oświetlenie magazynu z czujnikami ruchu może być opłacalnym rozwiązaniem przede wszystkim wtedy, gdy poszczególne strefy są wykorzystywane nieregularnie, a lampy przez długi czas pracują bez rzeczywistej potrzeby.

Największe korzyści można uzyskać dzięki odpowiedniemu podziałowi obiektu na niezależne strefy, właściwemu rozmieszczeniu czujników i zastosowaniu opraw LED przystosowanych do regulacji mocy.

Warto jednak pamiętać, że automatyka nie powinna być projektowana wyłącznie z myślą o ograniczeniu zużycia energii. Równie ważne są widoczność, komfort pracy i bezpieczeństwo osób poruszających się po magazynie.

FAQ – najczęściej zadawane pytania

1. Czy czujniki ruchu sprawdzą się w magazynie wysokiego składowania?

Tak, pod warunkiem odpowiedniego doboru urządzeń i ich rozmieszczenia. Trzeba uwzględnić wysokość montażu, regały oraz ograniczenia pola detekcji.

2. Czy czujniki ruchu można połączyć z lampami LED?

Tak. Należy jednak sprawdzić kompatybilność opraw, zasilaczy i urządzeń sterujących. W przypadku bardziej zaawansowanych instalacji można zastosować system DALI.

3. Czy oświetlenie z czujnikami ruchu pozwala obniżyć rachunki za prąd?

Może ograniczyć zużycie energii, szczególnie w strefach użytkowanych nieregularnie. Skala oszczędności zależy od czasu pracy, liczby opraw, sposobu sterowania i rzeczywistej aktywności w magazynie.

4. Czy lepiej całkowicie wyłączać światło, czy je przyciemniać?

To zależy od funkcji danej strefy. W ciągach komunikacyjnych i obszarach, w których mogą przebywać pracownicy, często korzystniejsze jest utrzymywanie minimalnego poziomu oświetlenia i zwiększanie jego natężenia po wykryciu ruchu.

5. Czy każdą istniejącą instalację LED można wyposażyć w czujniki?

Nie zawsze. Możliwość modernizacji zależy od zastosowanych opraw, zasilaczy, instalacji elektrycznej i wybranego sposobu sterowania. Przed wdrożeniem warto przeprowadzić analizę techniczną.

Zaprojektuj inteligentne oświetlenie magazynu z LEDBERG

Chcesz ograniczyć zużycie energii w magazynie, ale jednocześnie zachować odpowiednią widoczność i bezpieczeństwo pracy? Warto zacząć od analizy istniejącej instalacji i określenia, które obszary rzeczywiście wymagają automatycznego sterowania.

LEDBERG oferuje rozwiązania oświetleniowe LED, które można dopasować do specyfiki obiektów magazynowych i przemysłowych. Pomagamy dobrać odpowiednie oprawy, ich parametry oraz rozwiązania dostosowane do warunków montażowych i potrzeb inwestycji.

Skontaktuj się z LEDBERG, aby omówić oświetlenie swojego magazynu. Dobierzemy rozwiązanie uwzględniające układ regałów, sposób użytkowania przestrzeni, wymagania oświetleniowe i możliwości ograniczenia kosztów energii.

Kontakt +48 790 700 116
🌐 www.ledberg.pl
✉️ info@ledberg.pl

Oświetlenie strefy kompletacji zamówień – jak poprawić widoczność etykiet i kodów produktów?

Strefa kompletacji zamówień to jedno z najważniejszych miejsc w magazynie. To właśnie tutaj pracownicyCzytelne etykiety z lampą OPTIS odczytują etykiety, sprawdzają oznaczenia produktów, skanują kody kreskowe i przygotowują towary do wysyłki. Nawet niewielkie problemy z widocznością mogą powodować pomyłki, spowalniać realizację zamówień i utrudniać codzienną pracę.

Dlatego oświetlenie strefy kompletacji zamówień powinno być zaprojektowane z uwzględnieniem konkretnych czynności wykonywanych przez pracowników. Nie wystarczy równomiernie oświetlić całej hali. Trzeba zadbać również o odpowiednie światło na etykietach, opakowaniach, dokumentach i powierzchniach roboczych.

Jak dobrać lampy LED, aby poprawić widoczność kodów produktów, ograniczyć zmęczenie wzroku i usprawnić kompletację? W tym artykule wyjaśniamy, na co zwrócić uwagę podczas projektowania oświetlenia magazynu.

Dlaczego dobre oświetlenie strefy kompletacji zamówień jest tak ważne?

Kompletowanie zamówień wymaga wykonywania wielu powtarzalnych czynności wzrokowych. Pracownik musi szybko odnaleźć właściwy produkt, odczytać jego oznaczenie, porównać dane z listą kompletacyjną i zeskanować kod. Często robi to w ruchu, przy regałach o różnej wysokości lub na stanowisku pakowania.

Nieodpowiednie oświetlenie może utrudniać te zadania na kilka sposobów:

  • Słaba widoczność etykiet – niewystarczające natężenie światła utrudnia odczytywanie małych oznaczeń.

  • Cienie na opakowaniach – regały, towary i sylwetka pracownika mogą zasłaniać etykiety.

  • Olśnienie – zbyt jasne źródła światła lub odbicia od powierzchni mogą powodować dyskomfort.

  • Nierównomierne oświetlenie – różnice w jasności pomiędzy alejkami i stanowiskami utrudniają wzrokową adaptację.

  • Zmęczenie wzroku – długotrwała praca przy słabym lub źle rozłożonym świetle może obniżać komfort wykonywania obowiązków.

W praktyce oznacza to, że projekt oświetlenia powinien uwzględniać nie tylko wielkość magazynu, ale przede wszystkim sposób jego użytkowania.

Jakie natężenie oświetlenia jest potrzebne przy kompletacji zamówień?

Natężenie oświetlenia określa się w luksach (lx). Informuje ono, ile strumienia świetlnego dociera do konkretnej powierzchni. Warto jednak pamiętać, że sama liczba luksów nie przesądza o jakości oświetlenia. Znaczenie mają również równomierność, ograniczenie olśnienia oraz warunki obserwacji.

W strefie kompletacji trzeba rozróżnić kilka obszarów:

Obszar magazynu Na co zwrócić uwagę
Alejki między regałami Widoczność drogi, oznaczeń i lokalizacji produktów
Fronty regałów Czytelność etykiet na różnych wysokościach
Strefy pobierania towaru Dobre oświetlenie produktów i miejsc składowania
Stanowiska kontroli zamówień Możliwość dokładnego porównywania oznaczeń
Stanowiska pakowania Komfort pracy przy dokumentach, etykietach i opakowaniach

Wartości natężenia oświetlenia należy dobrać do rodzaju wykonywanych czynności i zweryfikować z wymaganiami właściwej normy PN-EN 12464-1 dotyczącej oświetlenia miejsc pracy we wnętrzach. Nie należy automatycznie przyjmować jednego poziomu luksów dla całego magazynu. Inne potrzeby ma alejka transportowa, a inne stanowisko, na którym pracownik odczytuje drobny druk lub kontroluje zgodność zamówienia.

Najważniejsze: pomiar powinien obejmować rzeczywistą płaszczyznę wykonywania pracy. W przypadku kompletacji może to być powierzchnia etykiety, półka regałowa, blat roboczy lub dokument znajdujący się w dłoniach pracownika.

Jak poprawić widoczność etykiet i kodów kreskowych?

Odczytywanie etykiet i skanowanie kodów produktów wymaga odpowiedniego kontrastu oraz ograniczenia refleksów. Nawet mocne oświetlenie może nie przynieść oczekiwanego efektu, jeżeli światło pada pod niekorzystnym kątem lub tworzy odbicia na folii i błyszczących opakowaniach.

1. Zapewnij odpowiednie światło na powierzchni etykiety

Oprawy należy rozmieścić tak, aby światło docierało do oznaczeń na regałach i produktach. Szczególną uwagę trzeba zwrócić na dolne oraz górne poziomy składowania. Wysokie regały mogą powodować znaczne różnice w warunkach oświetleniowych.

Warto przeanalizować, czy etykiety są dobrze widoczne zarówno podczas pobierania produktów, jak i ich odkładania.

2. Ogranicz odbicia od folii i błyszczących opakowań

Etykiety zabezpieczone folią, opakowania foliowe oraz powierzchnie lakierowane mogą odbijać światło. W rezultacie kod kreskowy staje się trudniejszy do odczytania, szczególnie gdy pracownik obserwuje go pod określonym kątem.

Dlatego należy zwrócić uwagę na:

  • rozmieszczenie opraw względem regałów i stanowisk,

  • kierunek padania światła,

  • odpowiednie parametry optyczne opraw,

  • ograniczenie olśnienia bezpośredniego i odbiciowego.

Dobrze zaprojektowane oświetlenie powinno zapewniać czytelność oznaczeń bez tworzenia uciążliwych refleksów.

3. Zadbaj o równomierność oświetlenia

Jeżeli jedna część alejki jest dobrze oświetlona, a kolejna pozostaje wyraźnie ciemniejsza, pracownik musi stale dostosowywać wzrok do zmieniających się warunków. Może to utrudniać szybkie odczytywanie informacji.

Równomierne oświetlenie pomaga zachować podobne warunki widzenia w całej strefie kompletacji. Wymaga to odpowiedniego doboru liczby opraw, ich rozstawu, wysokości montażu oraz rozsyłu światłości.

4. Nie pomijaj oświetlenia stanowisk kontroli i pakowania

Pracownik może bez problemu odnajdywać produkty na regałach, ale mieć trudności z odczytaniem dokumentów lub sprawdzeniem oznaczeń przy stole pakowania. To dlatego oświetlenie ogólne magazynu powinno być uzupełnione analizą lokalnych stanowisk pracy.

W tych miejscach szczególnie ważna jest dobra widoczność drobnego tekstu, etykiet wysyłkowych i kodów produktów.

Oświetlenie regałów magazynowych – jak uniknąć cieni?

Regały wysokiego składowania stanowią jedno z większych wyzwań podczas projektowania oświetlenia magazynu. Towary umieszczone na półkach mogą zasłaniać światło, a konstrukcja regałów powoduje powstawanie cieni w głębi alejek.

W efekcie oznaczenia na opakowaniach mogą być dobrze widoczne tylko z określonych miejsc.

Aby ograniczyć ten problem, należy:

  • przeanalizować wysokość i szerokość regałów,

  • uwzględnić szerokość alejek oraz sposób poruszania się pracowników,

  • dobrać rozsył światła do geometrii magazynu,

  • sprawdzić widoczność etykiet na różnych poziomach składowania,

  • unikać przypadkowego rozmieszczania opraw wyłącznie według konstrukcji dachu.

W magazynach z wysokimi regałami szczególnie istotne jest sprawdzenie, czy światło dociera do miejsc, w których rzeczywiście odbywa się kompletacja. Samo dobre oświetlenie posadzki nie gwarantuje odpowiedniej widoczności produktów.

Jakie lampy LED sprawdzą się w strefie kompletacji zamówień?

Dobór opraw powinien wynikać z wysokości hali, układu regałów, rodzaju wykonywanych czynności i oczekiwanych parametrów oświetlenia. W magazynach można stosować zarówno oprawy typu High Bay, jak i liniowe lampy LED.

Nie ma jednego rozwiązania odpowiedniego dla każdego obiektu. W wielu przypadkach korzystne jest połączenie różnych typów oświetlenia lub zastosowanie odmiennych układów w poszczególnych strefach.

Oprawy High Bay – do wysokich przestrzeni magazynowych

Oprawy High Bay są przeznaczone do oświetlania wysokich pomieszczeń. Mogą sprawdzić się w magazynach z dużą wysokością montażu, rozległymi powierzchniami i wysokimi regałami.

Przy ich wyborze należy zwrócić uwagę na:

  • strumień świetlny i skuteczność świetlną,

  • charakterystykę rozsyłu światłości,

  • wysokość montażu,

  • ograniczenie olśnienia,

  • odporność na warunki panujące w obiekcie.

Ważne jest, aby oprawy nie tylko oświetlały posadzkę, ale również zapewniały odpowiednie warunki widzenia w strefach pobierania produktów.

Liniowe lampy LED – do alejek i stanowisk roboczych

Liniowe oprawy LED mogą być dobrym rozwiązaniem w strefach, w których istotne jest równomierne oświetlenieLepsza widoczność z lampą AXION (2) określonego obszaru. Ich zastosowanie warto rozważyć między innymi nad stanowiskami kompletacji, kontroli zamówień i pakowania.

W tym kontekście warto zwrócić uwagę na lampy LEDBERG AXION i OPTIS.

AXION może być rozpatrywany jako rozwiązanie do oświetlenia przestrzeni magazynowych i przemysłowych. Przy projektowaniu należy dobrać jego konfigurację oraz rozmieszczenie do wysokości montażu i charakteru pracy.

OPTIS to liniowa oprawa LED z mlecznym kloszem. Może być brana pod uwagę w miejscach, w których ważny jest komfort widzenia i odpowiednie rozprowadzenie światła. Jej zastosowanie powinno zostać potwierdzone analizą parametrów konkretnego stanowiska.

Wybór pomiędzy AXION i OPTIS nie powinien opierać się wyłącznie na wyglądzie oprawy lub jej mocy. Najważniejsze jest dopasowanie parametrów do warunków panujących w magazynie.

Barwa światła a czytelność oznaczeń produktów

Barwa światła również wpływa na komfort pracy w strefie kompletacji. W magazynach i obiektach przemysłowych często rozważa się neutralną lub chłodniejszą biel, jednak nie należy zakładać, że jedna temperatura barwowa będzie najlepsza w każdym przypadku.

Przy doborze warto uwzględnić:

  • rodzaj produktów i ich oznaczeń,

  • czas wykonywania pracy,

  • charakter czynności wzrokowych,

  • oświetlenie naturalne,

  • spójność oświetlenia w sąsiednich strefach.

Istotne jest również oddawanie barw, szczególnie gdy pracownicy rozpoznają produkty na podstawie kolorów opakowań, oznaczeń lub etykiet. W takich sytuacjach należy sprawdzić parametr CRI (Ra).

Oświetlenie strefy kompletacji a bezpieczeństwo pracowników

Kompletacja zamówień często odbywa się równolegle z transportem wewnętrznym. Wózki widłowe, piesi, pracownicy pobierający towary oraz osoby obsługujące stanowiska pakowania korzystają z tych samych przestrzeni lub przemieszczają się w ich pobliżu.

Nieprawidłowe oświetlenie może utrudniać dostrzeganie przeszkód, oznaczeń poziomych, krawędzi regałów i innych uczestników ruchu.

Dlatego projekt powinien obejmować nie tylko miejsca pobierania produktów, lecz także:

  • ciągi komunikacyjne,

  • skrzyżowania alejek,

  • strefy załadunku i rozładunku,

  • przejścia dla pieszych,

  • miejsca odkładania palet,

  • obszary współdzielone przez wózki i pracowników.

Odpowiednio zaprojektowane światło wspiera widoczność i komfort pracy, ale nie zastępuje oznakowania, organizacji ruchu ani innych zabezpieczeń wymaganych w magazynie.

Jak zaprojektować oświetlenie strefy kompletacji krok po kroku?

Aby uniknąć przypadkowego doboru lamp, warto przeprowadzić analizę całego procesu magazynowego.

Krok 1. Określ sposób kompletacji zamówień

Sprawdź, czy pracownicy pobierają produkty z regałów, kompletują towary na wózkach, pracują przy stanowiskach stacjonarnych czy korzystają z kilku metod jednocześnie.

Krok 2. Podziel magazyn na strefy

Wyodrębnij alejki, regały, stanowiska kompletacji, kontroli i pakowania. Każda z tych przestrzeni może mieć inne wymagania oświetleniowe.

Krok 3. Przeanalizuj warunki widzenia

Zwróć uwagę na wysokość regałów, rodzaj opakowań, powierzchnie odbijające światło, cienie oraz miejsca, w których etykiety są najtrudniejsze do odczytania.

Krok 4. Dobierz parametry opraw LED

Uwzględnij strumień świetlny, skuteczność, rozsył światłości, barwę światła, oddawanie barw, olśnienie oraz warunki środowiskowe.

Krok 5. Przygotuj projekt rozmieszczenia lamp

Rozmieszczenie opraw powinno wynikać z obliczeń oświetleniowych, a nie wyłącznie z liczby punktów montażowych dostępnych na suficie.

Krok 6. Zweryfikuj efekt

Po wykonaniu instalacji warto przeprowadzić pomiary natężenia oświetlenia i sprawdzić rzeczywistą widoczność etykiet, kodów oraz powierzchni roboczych.

Najczęstsze błędy przy oświetleniu stref kompletacji

Błąd Możliwy skutek Jak go uniknąć?
Oświetlenie wyłącznie posadzki Słaba widoczność etykiet na regałach Analizować także pionowe powierzchnie regałów
Zbyt duże odstępy między lampami Ciemniejsze miejsca i nierównomierność Wykonać obliczenia rozmieszczenia opraw
Nieuwzględnienie błyszczących opakowań Refleksy utrudniające skanowanie Sprawdzić kierunek padania światła
Jednakowe oświetlenie wszystkich stref Niedopasowanie do rodzaju pracy Rozdzielić strefy według wykonywanych czynności
Dobór lamp tylko według mocy Niewłaściwy rozkład światła Analizować komplet parametrów fotometrycznych
Brak pomiarów po modernizacji Niewykryte problemy z oświetleniem Zweryfikować instalację w rzeczywistych warunkach

Jak LEDBERG może pomóc w doborze oświetlenia magazynu?

Dobrze zaprojektowane oświetlenie strefy kompletacji zamówień powinno uwzględniać zarówno potrzeby pracowników, jak i organizację całego magazynu. Właściwie dobrane oprawy pomagają poprawić widoczność produktów, ograniczyć uciążliwe refleksy i stworzyć bardziej komfortowe warunki wykonywania codziennych zadań.

LEDBERG oferuje rozwiązania oświetleniowe przeznaczone do przestrzeni przemysłowych i magazynowych. W zależności od charakteru obiektu warto rozważyć zastosowanie opraw AXION lub OPTIS, dobierając ich parametry do wysokości hali, układu regałów i rodzaju wykonywanej pracy.

Przed wyborem konkretnego rozwiązania warto przeanalizować:

  • wymiary i wysokość magazynu,

  • rozmieszczenie regałów i alejek,

  • liczbę oraz rodzaj stanowisk kompletacji,

  • wymagane natężenie i równomierność oświetlenia,

  • występowanie olśnienia i odbić,

  • możliwości montażowe i modernizacyjne.

Skontaktuj się z LEDBERG, jeśli chcesz poprawić oświetlenie magazynu i zwiększyć komfort pracy podczas kompletowania zamówień. Przedstaw nam charakterystykę obiektu oraz swoje potrzeby, a pomożemy dobrać odpowiednie rozwiązanie LED do warunków panujących w Twoim magazynie.

Podsumowanie – dobre oświetlenie to sprawniejsza kompletacja zamówień

Oświetlenie strefy kompletacji zamówień powinno zapewniać dobrą widoczność etykiet, kodów kreskowych, produktów i dokumentów. Nie wystarczy zwiększyć moc lamp lub zamontować większej liczby opraw. Konieczne jest dopasowanie parametrów oświetlenia do układu regałów, wysokości składowania i rodzaju wykonywanych czynności.

Najważniejsze znaczenie mają odpowiednie natężenie, równomierność, ograniczenie olśnienia oraz właściwe rozmieszczenie opraw. Warto również pamiętać o stanowiskach kontroli i pakowania, które wymagają szczególnej uwagi.

Dzięki przemyślanemu projektowi i właściwemu doborowi lamp LED można stworzyć magazyn, w którym pracownicy łatwiej odczytują oznaczenia, sprawniej realizują zadania i pracują w bardziej komfortowych warunkach.

Kontakt +48 790 700 116
🌐 www.ledberg.pl
✉️ info@ledberg.pl

Jak zaprojektować oświetlenie magazynu z wózkami widłowymi? Widoczność, olśnienie i bezpieczeństwo

Oświetlenie magazynu, w którym poruszają się wózki widłowe, musi zapewniać nie tylko odpowiednią widocznośćBezpieczny magazyn z wózkami widłowymi towarów, ale przede wszystkim bezpieczeństwo kierowców, pieszych i pracowników obsługujących regały. W takich obiektach istotne jest właściwe natężenie światła, równomierny rozkład oświetlenia, ograniczenie olśnienia oraz dopasowanie opraw LED do wysokości hali i układu ciągów komunikacyjnych.

Źle zaprojektowane oświetlenie magazynu może utrudniać rozpoznawanie przeszkód, odczytywanie oznaczeń na regałach i ocenę odległości podczas manewrowania. Problemem bywają również cienie rzucane przez wysokie regały, różnice jasności między alejkami oraz zbyt intensywne światło widoczne bezpośrednio z kabiny wózka.

Jak zatem zaplanować oświetlenie magazynu z wózkami widłowymi, aby poprawić komfort pracy, ograniczyć ryzyko błędów i racjonalnie wykorzystać energię? Poniżej przedstawiamy najważniejsze zasady, które warto uwzględnić już na etapie projektu lub modernizacji instalacji.

1. Dlaczego oświetlenie magazynu z wózkami widłowymi wymaga indywidualnego projektu?

Magazyn z ruchem wózków widłowych jest przestrzenią, w której jednocześnie wykonywanych jest wiele różnych czynności. Operatorzy przemieszczają palety, cofają, skręcają, podnoszą ładunki i manewrują pomiędzy regałami. W tym samym czasie piesi pracownicy mogą kompletować zamówienia, kontrolować towary lub uzupełniać zapasy.

Każda z tych czynności wymaga dobrej widoczności. Nie wystarczy więc zamontować odpowiednio mocnych lamp pod sufitem. Trzeba sprawdzić, jak światło dociera do poszczególnych stref i czy nie powstają miejsca o znacznie niższej jasności.

W projekcie należy uwzględnić przede wszystkim:

  • wysokość hali i sposób montażu opraw;

  • szerokość oraz długość alejek magazynowych;

  • wysokość i rozmieszczenie regałów;

  • kierunki poruszania się wózków widłowych;

  • miejsca skręcania, cofania i mijania się pojazdów;

  • strefy załadunku i rozładunku;

  • obszary kompletacji, pakowania oraz kontroli towarów;

  • obecność świetlików i innych źródeł światła dziennego.

Najważniejsza zasada: oświetlenie magazynu powinno być projektowane z uwzględnieniem rzeczywistego układu regałów i tras transportowych, a nie wyłącznie na podstawie powierzchni hali.

2. Ile luksów potrzeba w magazynie z wózkami widłowymi?

Jednym z podstawowych parametrów oświetlenia jest natężenie oświetlenia wyrażane w luksach (lx). Określa ono ilość światła docierającego do określonej powierzchni.

Warto jednak pamiętać, że wymagany poziom natężenia zależy od rodzaju wykonywanej czynności. Inne warunki będą potrzebne w alejce służącej głównie do transportu palet, a inne na stanowisku kontroli jakości lub pakowania zamówień.

Przy projektowaniu należy odnieść się do aktualnych wymagań normy PN-EN 12464-1 dotyczącej oświetlenia miejsc pracy we wnętrzach. Nie należy przyjmować jednej wartości luksów dla całego magazynu bez wcześniejszej analizy jego funkcji.

Przykładowy podział stref, który warto uwzględnić w projekcie:

Strefa magazynu Najważniejsze zadanie oświetlenia
Główne alejki transportowe Dobra widoczność trasy i przeszkód
Wąskie alejki między regałami Ograniczenie cieni i zapewnienie widoczności na całej wysokości regałów
Strefy manewrowania Czytelność przestrzeni podczas skręcania i cofania
Strefy przyjęcia i wydania towaru Bezpieczna obsługa palet i transportu
Kompletacja zamówień Łatwe rozpoznawanie produktów i oznaczeń
Pakowanie i kontrola jakości Dobra widoczność detali, etykiet i dokumentów

Wartości projektowe powinny zostać określone dla konkretnych zadań i płaszczyzn roboczych. Sam pomiar na posadzce nie zawsze wystarczy, ponieważ pracownik może odczytywać oznaczenia znajdujące się znacznie wyżej, na regałach lub na opakowaniach.

3. Jak uniknąć olśnienia operatorów wózków widłowych?

Olśnienie to jeden z najważniejszych problemów, które należy uwzględnić podczas projektowania oświetlenia magazynu. Może występować wtedy, gdy oprawa jest zbyt jasna, znajduje się w niekorzystnym polu widzenia lub powoduje duży kontrast pomiędzy źródłem światła a otoczeniem.

Dla operatora wózka widłowego szczególnie uciążliwe może być olśnienie podczas:

  • jazdy w kierunku opraw zamontowanych na suficie;

  • cofania i obserwowania przestrzeni za pojazdem;

  • podnoszenia ładunku na wysokie poziomy regałów;

  • manewrowania w pobliżu bram i świetlików;

  • przejazdu pomiędzy strefami o różnej jasności.

Zbyt intensywne światło może utrudniać dostrzeganie przeszkód, a także powodować chwilowy dyskomfort wzrokowy. Dlatego nie należy kierować się wyłącznie mocą oprawy ani jej strumieniem świetlnym.

Co ogranicza olśnienie w magazynie?

Przede wszystkim należy prawidłowo dobrać optykę opraw, wysokość montażu oraz ich rozmieszczenie. Ważne jest również uwzględnienie kierunku jazdy wózków.

W praktyce warto:

  1. Dobrać oprawy o odpowiednim rozsy­le światła do wysokości i geometrii magazynu.

  2. Unikać sytuacji, w których źródła światła znajdują się bezpośrednio w głównym polu widzenia operatora.

  3. Zapewnić równomierną jasność pomiędzy alejkami i strefami roboczymi.

  4. Ograniczyć nadmierne różnice pomiędzy jasnymi i ciemnymi obszarami.

  5. Uwzględnić odbicia światła od posadzki, metalowych elementów regałów i folii opakowaniowej.

Dobry projekt powinien zapewniać widoczność bez konieczności stosowania nadmiernie intensywnego światła.

4. Jak prawidłowo oświetlić alejki między wysokimi regałami?

Alejki magazynowe są szczególnie wymagającą częścią obiektu. Wysokie regały mogą ograniczać rozchodzenie się światła i powodować powstawanie cieni. W rezultacie posadzka może być dobrze oświetlona, ale oznaczenia na wyższych poziomach składowania pozostaną słabo widoczne.

To istotne zwłaszcza wtedy, gdy operator musi precyzyjnie ustawić widły wózka i pobrać paletę z określonego poziomu.

Rozmieszczenie opraw względem regałów

Przy projektowaniu oświetlenia alejek należy przeanalizować ich szerokość, wysokość regałów i położenie konstrukcji nośnych. Oprawy powinny zapewniać odpowiedni rozsył światła wzdłuż ciągów komunikacyjnych, a jednocześnie ograniczać zacienienie przestrzeni pomiędzy regałami.

Nie zawsze najlepszym rozwiązaniem jest montowanie lamp w równych odstępach na całej powierzchni sufitu. W wielu magazynach korzystniejsze okazuje się rozmieszczenie opraw zgodnie z przebiegiem alejek.

W projekcie warto sprawdzić:

  • czy światło dociera do całej długości alejki;

  • czy nie powstają ciemne obszary przy słupach i konstrukcjach;

  • czy widoczne są oznaczenia na regałach;

  • czy operator ma odpowiednią widoczność podczas cofania;

  • czy oświetlenie nie powoduje olśnienia przy podnoszeniu ładunków.

Wskazówka: w magazynach wysokiego składowania warto analizować nie tylko natężenie światła na posadzce, lecz także widoczność pionowych powierzchni regałów.

5. Jak dobrać oprawy LED do magazynu z ruchem wózków widłowych?

Wybór opraw LED powinien wynikać z parametrów obiektu, sposobu użytkowania magazynu i wymagań poszczególnych stref. Nie każda lampa przemysłowa sprawdzi się równie dobrze w wysokim magazynie, w wąskiej alejce i na stanowisku pakowania.

Przed zakupem należy przeanalizować kilka podstawowych parametrów.

Skuteczność świetlna

Skuteczność świetlna określa, ile lumenów oprawa generuje z jednego wata pobieranej mocy. Wyższa wartość może pomóc ograniczyć zużycie energii, ale nie powinna być jedynym kryterium wyboru.

Liczy się również to, jaka część emitowanego światła trafia na właściwą powierzchnię roboczą.

Rozsył światła i optyka

W magazynie istotne jest skierowanie światła tam, gdzie jest potrzebne. Odpowiednio dobrana optyka może poprawić oświetlenie alejek i ograniczyć straty światła poza obszarem roboczym.

Równomierność oświetlenia

Nawet wysoka średnia wartość natężenia oświetlenia nie gwarantuje dobrych warunków pracy. Jeżeli pomiędzy oprawami występują duże różnice jasności, operator może przemieszczać się pomiędzy mocno oświetlonymi i ciemnymi obszarami.

Trwałość i odporność opraw

W magazynach przemysłowych oprawy mogą być narażone na zapylenie, wahania temperatury, drgania oraz intensywną eksploatację. Dlatego należy dobrać odpowiedni stopień ochrony IP, konstrukcję obudowy i parametry pracy do rzeczywistych warunków obiektu.

Barwa światła i oddawanie barw

Barwa światła wpływa na odbiór przestrzeni i komfort wzrokowy. W magazynach często stosuje się neutralną biel, jednak ostateczny wybór powinien wynikać z charakteru wykonywanych zadań. Warto również zwrócić uwagę na współczynnik oddawania barw CRI, szczególnie tam, gdzie pracownicy rozpoznają produkty, oznaczenia lub kolory opakowań.

6. QUANTUM i AXION – rozwiązania LED do oświetlenia magazynów

Dobór odpowiedniego rodzaju oprawy powinien być powiązany z wysokością montażu, układem regałów oraz charakterem pracy magazynu. W ofercie LEDBERG znajdują się rozwiązania przeznaczone do zastosowań przemysłowych, które można uwzględnić podczas projektowania oświetlenia.

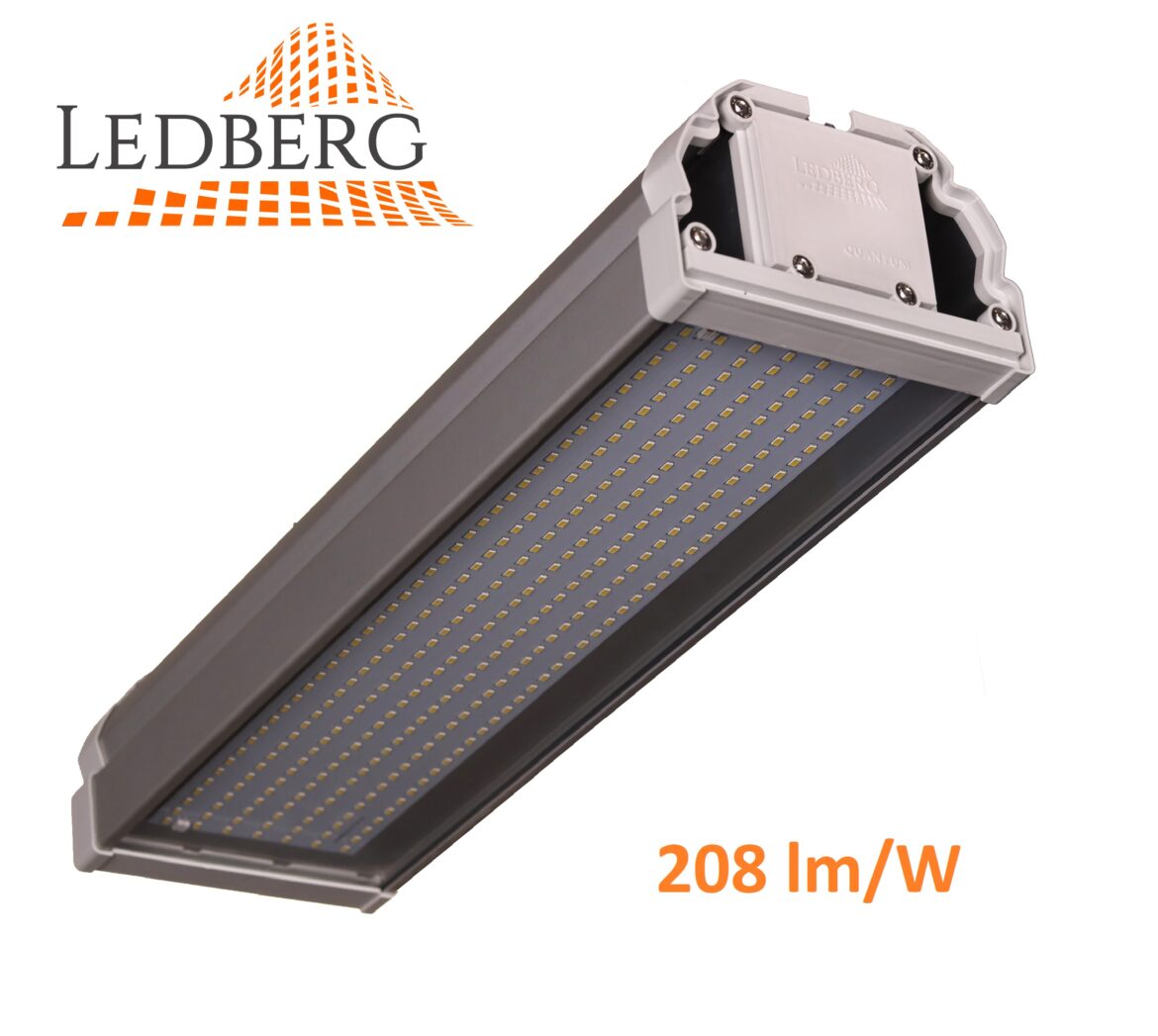

QUANTUM – oświetlenie wysokich przestrzeni magazynowych

Oprawy QUANTUM warto rozważyć przy projektowaniu oświetlenia wysokich hal i magazynów. W takich obiektach istotne jest dopasowanie strumienia świetlnego, optyki oraz rozmieszczenia opraw do wysokości składowania i geometrii przestrzeni.

Odpowiednio zaplanowana instalacja może poprawić widoczność w strefach transportowych, przy regałach i na głównych ciągach komunikacyjnych.

AXION – liniowe oświetlenie stref roboczych i komunikacyjnych

AXION to liniowa oprawa LED, którą można uwzględnić w projektach oświetlenia magazynów, stref kompletacji, pakowania oraz innych obszarów roboczych.Nowoczesne oświetlenie przemysłowe AXION

Jej zastosowanie warto rozważyć tam, gdzie potrzebne jest odpowiednio zaplanowane oświetlenie liniowe. Ostateczny dobór długości, mocy, optyki i sposobu montażu powinien wynikać z obliczeń dla konkretnego obiektu.

QUANTUM i AXION nie muszą być rozwiązaniami konkurencyjnymi. W większym magazynie można analizować zastosowanie różnych typów opraw w zależności od funkcji poszczególnych stref. Najważniejsze jest uzyskanie spójnego efektu oświetleniowego w całym obiekcie.

7. Jak zaprojektować oświetlenie magazynu krok po kroku?

Profesjonalny projekt powinien rozpoczynać się od analizy sposobu użytkowania magazynu. Dopiero później można przejść do wyboru opraw i ustalenia ich rozmieszczenia.

Krok 1. Analiza obiektu

Należy określić wymiary hali, wysokość montażu, konstrukcję dachu, rozmieszczenie regałów oraz istniejącej instalacji oświetleniowej.

Krok 2. Podział na strefy

Warto oddzielnie przeanalizować alejki transportowe, strefy składowania, miejsca manewrowania, kompletację, pakowanie oraz obszary załadunku.

Krok 3. Określenie wymagań oświetleniowych

Dla każdej strefy należy ustalić wymagane parametry zgodnie z wykonywanymi czynnościami i aktualnymi wymaganiami normowymi.

Krok 4. Dobór opraw LED

Na tym etapie wybiera się rodzaj opraw, ich moc, strumień świetlny, optykę, barwę światła i pozostałe parametry techniczne.

Krok 5. Obliczenia i rozmieszczenie lamp

Projekt powinien uwzględniać wysokość montażu, odległości między oprawami, przeszkody konstrukcyjne i rzeczywisty układ regałów.

Krok 6. Analiza olśnienia i cieni

Należy sprawdzić, czy światło nie utrudnia obserwacji przestrzeni przez operatorów i czy nie powstają niekorzystne strefy zacienienia.

Krok 7. Weryfikacja instalacji

Po wykonaniu montażu warto przeprowadzić pomiary natężenia oświetlenia w reprezentatywnych punktach oraz ocenić warunki pracy w rzeczywistym układzie magazynu.

8. Najczęstsze błędy przy projektowaniu oświetlenia magazynu z wózkami widłowymi

Nawet dobrej jakości oprawy LED nie zapewnią odpowiednich warunków, jeżeli zostaną źle rozmieszczone lub dobrane bez uwzględnienia specyfiki obiektu.

Do najczęstszych błędów należą:

  • Dobór lamp wyłącznie na podstawie mocy. Moc elektryczna nie określa, ile światła dotrze do poszczególnych stref.

  • Pomijanie wysokości regałów. Wysokie konstrukcje mogą powodować cienie i ograniczać widoczność.

  • Brak analizy tras wózków widłowych. Oprawy mogą znaleźć się w niekorzystnym położeniu względem kierunku jazdy operatorów.

  • Nierównomierne oświetlenie alejek. Duże różnice jasności utrudniają komfortowe przemieszczanie się.

  • Nadmierna intensywność światła. Zbyt jasne źródła mogą powodować olśnienie.

  • Nieuwzględnienie stref kompletacji. Dobre oświetlenie posadzki nie oznacza automatycznie dobrej widoczności etykiet i produktów.

  • Brak pomiarów po modernizacji. Bez weryfikacji trudno ocenić, czy instalacja spełnia założenia projektu.

Uniknięcie tych błędów wymaga połączenia wiedzy technicznej z analizą rzeczywistych warunków pracy.

9. Czy modernizacja oświetlenia magazynu poprawi bezpieczeństwo i ograniczy koszty?

Wymiana starego oświetlenia na nowoczesne oprawy LED może przynieść korzyści zarówno w zakresie komfortu pracy, jak i kosztów eksploatacyjnych. Warunkiem jest jednak prawidłowe zaplanowanie całej instalacji.

Modernizacja może obejmować wymianę opraw, zmianę ich rozmieszczenia, dostosowanie optyki do układu regałów lub zastosowanie sterowania oświetleniem w wybranych strefach.

Warto przy tym pamiętać, że oszczędności energii nie powinny odbywać się kosztem bezpieczeństwa. Ograniczenie liczby opraw lub nadmierne obniżenie poziomu oświetlenia może pogorszyć widoczność i utrudnić pracę operatorom.

Przed modernizacją warto porównać:

  • aktualne zużycie energii;

  • stan techniczny istniejących lamp;

  • obecne natężenie i równomierność oświetlenia;

  • wymagania poszczególnych stref;

  • przewidywane zużycie energii po modernizacji;

  • koszty zakupu, montażu i późniejszej eksploatacji.

Dopiero takie zestawienie pozwala ocenić opłacalność inwestycji i wybrać rozwiązanie dopasowane do potrzeb magazynu.

10. Jak LEDBERG może pomóc w doborze oświetlenia magazynu?

Każdy magazyn ma inną konstrukcję, wysokość składowania i organizację transportu wewnętrznego. Dlatego gotowy schemat rozmieszczenia lamp nie zawsze zapewni odpowiednie warunki.

LEDBERG może pomóc w doborze rozwiązań LED z uwzględnieniem parametrów obiektu, rodzaju wykonywanych czynności i oczekiwań inwestora. Analiza powinna obejmować zarówno oświetlenie głównych ciągów komunikacyjnych, jak i stref wymagających większej precyzji.

W zależności od potrzeb warto rozważyć oprawy QUANTUM do wysokich przestrzeni magazynowych oraz liniowe oprawy AXION do wybranych stref roboczych i komunikacyjnych.

Przed przygotowaniem rozwiązania warto przekazać informacje o:

  • wymiarach i wysokości magazynu;

  • wysokości oraz układzie regałów;

  • szerokości alejek;

  • rodzaju wykorzystywanych wózków widłowych;

  • lokalizacji stref kompletacji i pakowania;

  • obecnym oświetleniu i planowanym zakresie modernizacji.

Na tej podstawie łatwiej określić, jakie oprawy będą odpowiednie i jak je rozmieścić, aby uzyskać właściwe warunki oświetleniowe.

Najważniejsze wnioski

Projektując oświetlenie magazynu z wózkami widłowymi, należy spojrzeć na obiekt z perspektywy operatorów i pracowników. Dobra widoczność trasy przejazdu, oznaczeń na regałach i przeszkód ma bezpośrednie znaczenie dla organizacji pracy.

Najważniejsze zasady to:

  • dopasowanie natężenia oświetlenia do funkcji poszczególnych stref;

  • ograniczenie olśnienia w polu widzenia operatorów;

  • zapewnienie równomiernego oświetlenia alejek;

  • uwzględnienie wysokości i układu regałów;

  • właściwy dobór optyki i rozmieszczenia opraw;

  • weryfikacja projektu za pomocą obliczeń i pomiarów;

  • wybór rozwiązań LED dopasowanych do warunków magazynu.

Dobrze zaprojektowane oświetlenie nie polega na zastosowaniu jak najmocniejszych lamp. Jego celem jest zapewnienie odpowiedniej widoczności tam, gdzie jest ona rzeczywiście potrzebna.

FAQ – najczęściej zadawane pytania

Jakie oświetlenie najlepiej sprawdzi się w magazynie z wózkami widłowymi?

Najlepiej sprawdza się instalacja zaprojektowana z uwzględnieniem wysokości hali, układu regałów, szerokości alejek i tras transportowych. W zależności od strefy można zastosować oprawy przemysłowe QUANTUM lub liniowe AXION.

Czy oświetlenie alejek magazynowych powinno być inne niż oświetlenie stref kompletacji?

Tak. Alejki transportowe wymagają przede wszystkim dobrej widoczności trasy i przeszkód. W strefach kompletacji ważna jest dodatkowo możliwość rozpoznawania produktów, etykiet i oznaczeń.

Jak ograniczyć olśnienie operatorów wózków widłowych?

Należy dobrać odpowiednią optykę opraw, ich wysokość montażu i rozmieszczenie względem kierunków jazdy. Ważne jest także ograniczenie dużych kontrastów pomiędzy oświetlonymi i ciemnymi obszarami.

Czy wysokie regały wpływają na skuteczność oświetlenia magazynu?

Tak. Regały mogą ograniczać rozchodzenie się światła i powodować cienie. Dlatego projekt powinien uwzględniać ich wysokość, położenie i układ alejek.

Czy można zmodernizować oświetlenie magazynu bez wymiany całej instalacji?

W wielu przypadkach jest to możliwe, ale zależy od stanu technicznego istniejącej instalacji, sposobu zasilania i możliwości montażowych. Przed podjęciem decyzji należy przeprowadzić analizę techniczną.

Czy sama wymiana lamp na LED poprawi bezpieczeństwo pracy?

Nie zawsze. Nowe oprawy mogą poprawić warunki oświetleniowe, ale tylko wtedy, gdy ich parametry i rozmieszczenie zostaną prawidłowo dobrane do magazynu i sposobu jego użytkowania.

Kontakt +48 790 700 116
🌐 www.ledberg.pl
✉️ info@ledberg.pl

Oświetlenie magazynu – ile luksów potrzeba w alejkach, strefach kompletacji i pakowania?

Oświetlenie magazynu – normy luksówDobrze zaprojektowane oświetlenie magazynu wpływa na bezpieczeństwo pracowników, sprawność kompletowania zamówień oraz ograniczenie pomyłek podczas identyfikacji towarów. Nie każda część obiektu wymaga jednak takiego samego natężenia światła. Inne warunki należy zapewnić w alejkach między regałami, inne przy stanowiskach pakowania, a jeszcze inne w miejscach kontroli i przeładunku.

Dlatego dobór lamp LED do magazynu powinien wynikać przede wszystkim z rodzaju wykonywanych czynności, wysokości pomieszczenia, układu regałów oraz sposobu poruszania się pracowników i wózków widłowych. Samo zwiększenie mocy opraw nie gwarantuje dobrego efektu – liczą się również równomierność oświetlenia, ograniczenie olśnienia i właściwe skierowanie strumienia światła.

W tym artykule wyjaśniamy, ile luksów potrzeba w poszczególnych strefach magazynu, na jakie parametry zwrócić uwagę i jak zaplanować oświetlenie LED, aby było funkcjonalne oraz ekonomiczne.

Ile luksów potrzeba w magazynie? Najważniejsze wartości

Natężenie oświetlenia wyrażane jest w luksach (lx). Jeden luks oznacza jeden lumen strumienia świetlnego przypadający na metr kwadratowy powierzchni. W praktyce oznacza to, że nawet oprawa o dużym strumieniu świetlnym nie musi zapewnić odpowiedniego oświetlenia, jeśli zostanie źle rozmieszczona lub zamontowana na niewłaściwej wysokości.

Wymagania dla różnych stref magazynowych określa norma PN-EN 12464-1:2022-01 dotycząca oświetlenia miejsc pracy we wnętrzach. Wartości zależą od rodzaju aktywności, a projekt powinien uwzględniać również równomierność, ograniczenie olśnienia i oddawanie barw.

Strefa magazynu Wymagane średnie natężenie oświetlenia
Składowanie towarów na otwartej powierzchni 200 lx
Podłoga w alejkach między regałami 150 lx
Powierzchnia czołowa regałów 75 lx
Główny korytarz logistyczny o dużym natężeniu ruchu 300 lx
Kompletacja i pakowanie zamówień 300 lx
Konfiguracja i przeładunek towarów 750 lx
Załadunek i rozładunek 200 lx

Ważne: są to wartości odniesienia dla określonych rodzajów aktywności, a nie uniwersalne ustawienia dla każdego magazynu. Norma przewiduje również wartości zmodyfikowane, które mogą być właściwe w trudniejszych warunkach wykonywania pracy. Ostateczne wymagania trzeba odnieść do rzeczywistego sposobu użytkowania danej strefy.

Oświetlenie alejek magazynowych – ile luksów i jak rozmieścić lampy?

Alejki magazynowe wymagają przemyślanego rozmieszczenia opraw. Pracownicy przemieszczają się w nich pieszo lub obsługują wózki widłowe, odczytują oznaczenia regałów i lokalizują produkty. Światło powinno więc zapewniać dobrą widoczność zarówno na posadzce, jak i na powierzchniach regałów.

W przypadku przechowywania towarów na regałach norma wskazuje 150 lx na poziomie podłogi oraz 75 lx na powierzchni czołowej regałów. Nie należy zatem ograniczać projektu wyłącznie do sprawdzenia natężenia światła na posadzce.

Na co zwrócić uwagę podczas projektowania oświetlenia alejek?

  • Układ opraw względem regałów – lampy powinny być rozmieszczone tak, aby światło docierało do alejek, a nie było nadmiernie zasłaniane przez konstrukcję regałów i składowane towary.

  • Oświetlenie pionowe – ułatwia odczytywanie etykiet, numerów lokalizacji i oznaczeń na półkach.

  • Równomierność światła – ogranicza powstawanie ciemnych fragmentów między kolejnymi oprawami.

  • Ograniczenie olśnienia – ma znaczenie szczególnie wtedy, gdy pracownicy korzystają z wózków widłowych i patrzą w kierunku wysoko zamontowanych lamp.

  • Wysokość montażu – wpływa na rozkład światła, dobór optyki oraz liczbę potrzebnych opraw.

W wysokich magazynach regałowych często warto rozważyć oprawy z odpowiednio dobranym rozsyłem światłości. Dzięki temu można skuteczniej doświetlić przestrzeń między regałami i ograniczyć straty światła na elementach konstrukcyjnych.

Oświetlenie strefy kompletacji – dlaczego potrzebuje więcej światła?

Kompletacja zamówień polega na wyszukiwaniu produktów, odczytywaniu etykiet, porównywaniu indeksów i przygotowywaniu towaru do dalszej wysyłki. Pracownik musi szybko rozpoznawać oznaczenia i sprawnie poruszać się między lokalizacjami. Zbyt słabe lub nierównomierne oświetlenie może utrudniać te czynności i zwiększać ryzyko pomyłek.

Dla obszarów kompletacji i grupowania towarów przyjmuje się 300 lx. W trudniejszych warunkach, na przykład przy bardziej wymagających czynnościach wzrokowych, warto przeanalizować potrzebę zastosowania wyższego poziomu oświetlenia.

Podczas projektowania tej strefy należy zwrócić uwagę na:

  • odpowiednią widoczność etykiet i oznaczeń produktów,

  • równomierne oświetlenie powierzchni roboczych,

  • ograniczenie cieni rzucanych przez regały, towary i pracowników,

  • komfort widzenia przy długotrwałej pracy,

  • dopasowanie rozmieszczenia opraw do tras kompletacyjnych.

Jeżeli kompletacja odbywa się przy stanowiskach roboczych, warto rozpatrywać je osobno, zamiast zakładać, że oświetlenie ogólne całego magazynu zapewni odpowiednie warunki do każdej czynności.

Oświetlenie strefy pakowania – ile luksów potrzeba przy stanowisku?

Pakowanie zamówień wymaga dobrego oświetlenia powierzchni roboczej. Pracownik sprawdza zgodność produktów z zamówieniem, odczytuje dokumenty, zabezpiecza przesyłki, przykleja etykiety i przygotowuje paczki do wysyłki. Wiele z tych czynności wymaga dokładnego rozpoznawania szczegółów.

Dla obszarów pakowania i grupowania norma wskazuje 300 lx, przy czym w określonych warunkach może być uzasadnione zastosowanie wyższego poziomu – wartość zmodyfikowana wynosi 500 lx. O wyborze powinny decydować między innymi trudność zadań, warunki widzenia i charakter wykonywanej pracy.

W strefie pakowania szczególnie ważne są:

  1. Oświetlenie blatu roboczego – światło powinno docierać do całej powierzchni, na której przygotowywane są przesyłki.

  2. Ograniczenie cieni – oprawy należy rozmieścić tak, aby pracownik nie zasłaniał sobie światła podczas pakowania.

  3. Odpowiednia barwa światła – neutralna biel jest często praktycznym rozwiązaniem w przestrzeniach magazynowych i roboczych.

  4. Dobre oddawanie barw – pomaga rozpoznawać oznaczenia, kolory etykiet i produkty.

  5. Brak uciążliwych odbić – ma znaczenie zwłaszcza przy pracy z folią, taśmami i błyszczącymi opakowaniami.

Jeśli w jednej strefie odbywa się zarówno pakowanie, jak i kontrola jakości, projekt powinien uwzględnić wymagania bardziej wymagających czynności. Nie zawsze wystarczy przyjąć jedną wartość natężenia dla całego pomieszczenia.

Załadunek, rozładunek i główne ciągi komunikacyjne

Strefy załadunku i rozładunku mają inną specyfikę niż miejsca składowania. Pracownicy obsługują tam przesyłki, przemieszczają palety i współpracują z pojazdami transportowymi. Dobra widoczność jest ważna zarówno dla sprawnej organizacji pracy, jak i ograniczenia ryzyka kolizji.

Wartości odniesienia dla tych obszarów wynoszą:

  • 200 lx – załadunek i rozładunek,

  • 300 lx – główny korytarz logistyczny o dużym natężeniu ruchu.

W takich miejscach trzeba zwrócić uwagę na równomierne oświetlenie tras przejazdu, widoczność przeszkód i oznakowania oraz ograniczenie olśnienia. Lampy nie powinny powodować silnych, bezpośrednich odbić w polu widzenia operatorów wózków widłowych.

Dlaczego same wartości luksów nie wystarczą?

Natężenie oświetlenia jest jednym z najważniejszych parametrów, ale nie opisuje całej jakości instalacji. Dwie hale mogą osiągać podobne wartości luksów, a mimo to zapewniać zupełnie inny komfort widzenia.

Dlatego przy projektowaniu oświetlenia magazynu trzeba uwzględnić również:

Parametr Dlaczego jest ważny?
Równomierność oświetlenia (Uo) Ogranicza różnice między jasnymi i ciemnymi obszarami
Olśnienie (UGR) Pomaga ograniczyć dyskomfort powodowany przez zbyt jaskrawe źródła światła
Oddawanie barw (Ra/CRI) Wpływa na rozpoznawanie kolorów produktów i oznaczeń
Barwa światła (K) Wpływa na charakter oświetlenia i odbiór przestrzeni
Rozsył światłości Decyduje o tym, jak światło dociera do posadzki, regałów i stanowisk
Trwałość i jakość zasilacza Mają znaczenie dla niezawodności instalacji i kosztów eksploatacji

Wartości wymagane dla równomierności, olśnienia i oddawania barw zależą od rodzaju strefy. Przykładowo dla podłogi w alejkach regałowych wskazywana jest równomierność Uo na poziomie 0,50, natomiast dla pakowania i kompletacji również 0,50. W głównych korytarzach logistycznych o dużym ruchu wartość ta wynosi 0,60.

Jak dobrać lampy LED do magazynu?

Dobór opraw powinien rozpocząć się od analizy obiektu, a nie od wyboru lampy o określonej mocy. Znaczenie mają wymiary hali, wysokość montażu, rozstaw regałów, szerokość alejek, rodzaj składowanych produktów i organizacja pracy.Oświetlenie magazynu z lampą AXION

W praktyce należy przejść przez kilka etapów:

1. Podział magazynu na strefy

Najpierw należy określić, gdzie znajdują się alejki regałowe, otwarte powierzchnie składowania, stanowiska kompletacji, pakowania, przeładunku i komunikacji. Każda z tych przestrzeni może mieć inne wymagania.

2. Analiza wysokości i konstrukcji obiektu

Wysokość montażu opraw wpływa na ilość światła docierającego do powierzchni roboczych. Trzeba uwzględnić również regały wysokiego składowania, belki, instalacje techniczne i inne przeszkody.

3. Dobór odpowiedniego typu opraw

W wysokich magazynach można stosować przemysłowe oprawy o odpowiednio dobranym rozsyle światłości, natomiast w wybranych strefach roboczych sprawdzają się również oprawy liniowe. Wybór zależy od geometrii obiektu i charakteru wykonywanych czynności.

4. Przygotowanie projektu rozmieszczenia lamp

Projekt powinien określać liczbę opraw, ich moc, optykę, wysokość montażu oraz rozstaw. Istotne jest sprawdzenie zarówno poziomego oświetlenia posadzki, jak i pionowego oświetlenia powierzchni regałów.

5. Weryfikacja obliczeń i pomiary

Po wykonaniu instalacji należy sprawdzić, czy osiągnięto wymagane parametry. Pomiary powinny być przeprowadzane w odpowiednich punktach i na właściwych płaszczyznach, zgodnie z przeznaczeniem danej strefy.

Jakie lampy LED sprawdzą się w magazynie?

W magazynach stosuje się różne typy opraw. Nie ma jednego modelu, który będzie najlepszy w każdym obiekcie.

W wysokich halach i magazynach warto rozważyć przemysłowe oprawy LED przeznaczone do montażu na większej wysokości. Istotny jest odpowiedni strumień świetlny, rozsył światłości, skuteczność świetlna oraz odporność na warunki panujące w obiekcie.

W strefach kompletacji, pakowania i przygotowania zamówień można natomiast zastosować oświetlenie liniowe, które ułatwia uzyskanie równomiernego światła na powierzchniach roboczych.

Przy wyborze opraw należy sprawdzić:

  • skuteczność świetlną i rzeczywisty strumień świetlny,

  • charakterystykę rozsyłu światłości,

  • trwałość źródeł LED i zasilacza,

  • stopień ochrony IP odpowiedni do warunków magazynowych,

  • możliwość współpracy z systemem sterowania,

  • warunki gwarancji i dostępność serwisu.

Warto pamiętać, że wysoka skuteczność świetlna nie oznacza automatycznie najlepszego rozwiązania. Oprawa musi zapewniać właściwe parametry na konkretnej powierzchni, a nie tylko dużą ilość lumenów w katalogu.

Najczęstsze błędy przy projektowaniu oświetlenia magazynu

Nawet dobrej jakości oprawy LED nie zapewnią oczekiwanego efektu, jeśli zostaną niewłaściwie dobrane lub rozmieszczone. Do najczęstszych błędów należą:

  • Jednakowe oświetlenie wszystkich stref – pomijanie różnic między składowaniem, kompletacją i pakowaniem.

  • Skupienie się wyłącznie na posadzce – brak analizy oświetlenia pionowego regałów i oznaczeń.

  • Dobór lamp tylko na podstawie mocy – nieuwzględnianie strumienia świetlnego i charakterystyki optycznej.

  • Zbyt duże odstępy między oprawami – prowadzące do powstawania ciemnych obszarów.

  • Nieuwzględnienie wysokości regałów – konstrukcje mogą ograniczać dostęp światła do wybranych powierzchni.

  • Brak pomiarów po modernizacji – uniemożliwiający rzetelną ocenę rzeczywistych parametrów instalacji.

Uniknięcie tych błędów wymaga spojrzenia na magazyn jako na zestaw różnych stref funkcjonalnych, a nie jedną dużą przestrzeń do oświetlenia.

Jak LEDBERG może pomóc w doborze oświetlenia magazynowego?

Każdy magazyn ma inną konstrukcję, wysokość, układ regałów i organizację pracy. Dlatego skuteczne oświetlenie LED powinno być dopasowane do konkretnego obiektu.

LEDBERG oferuje rozwiązania oświetleniowe przeznaczone do zastosowań przemysłowych i magazynowych. Dobór opraw warto rozpocząć od określenia potrzeb inwestycji, analizy warunków montażowych oraz wymagań poszczególnych stref.

W ramach przygotowania rozwiązania należy uwzględnić:

  • przeznaczenie i wymiary magazynu,

  • wysokość hali oraz regałów,

  • wymagane natężenie oświetlenia,

  • rozmieszczenie alejek i stanowisk roboczych,

  • oczekiwaną równomierność światła,

  • możliwości ograniczenia zużycia energii.

Odpowiednio dobrane lampy LED mogą poprawić komfort pracy, ułatwić identyfikację towarów i ograniczyć niepotrzebne zużycie energii. Najważniejsze jest jednak to, aby instalacja odpowiadała rzeczywistym potrzebom magazynu.

Podsumowanie – ile luksów powinno być w magazynie?

Oświetlenie magazynu należy projektować z uwzględnieniem rodzaju wykonywanych czynności. W alejkach regałowych istotne jest oświetlenie posadzki i powierzchni regałów, natomiast w strefach pakowania i kompletacji większe znaczenie ma komfort pracy wzrokowej na powierzchni roboczej.

Najważniejsze wartości odniesienia to:

  • 150 lx na podłodze w alejkach regałowych,

  • 75 lx na powierzchniach czołowych regałów,

  • 200 lx w otwartych strefach składowania,

  • 300 lx w strefach kompletacji i pakowania,

  • 300 lx w głównych korytarzach logistycznych o dużym natężeniu ruchu,

  • 750 lx w strefach konfiguracji i przeładunku.

Nie należy jednak dobierać oświetlenia wyłącznie na podstawie tych liczb. Równie ważne są równomierność, olśnienie, oświetlenie pionowe i właściwy rozsył światła.

Planujesz budowę magazynu lub modernizację istniejącego oświetlenia? Skontaktuj się z LEDBERG. Pomożemy przeanalizować potrzeby obiektu i dobrać oprawy LED do wysokości hali, układu regałów oraz rodzaju wykonywanej pracy. Dzięki temu oświetlenie będzie dopasowane do rzeczywistych warunków, a nie dobrane przypadkowo.

Kontakt +48 790 700 116
🌐 www.ledberg.pl
✉️ info@ledberg.pl

Oświetlenie hali produkcyjnej pracującej 24/7 – jakie parametry opraw LED mają największe znaczenie?

Oświetlenie hali produkcyjnej LEDHala produkcyjna pracująca przez całą dobę wymaga oświetlenia, które zapewnia stabilne warunki pracy, wysoką niezawodność i możliwie niskie zużycie energii. W takim obiekcie lampy LED są eksploatowane przez wiele godzin dziennie, dlatego ich wybór nie powinien opierać się wyłącznie na mocy czy cenie zakupu. Równie istotne są trwałość komponentów, skuteczność świetlna, jakość zasilacza, odporność na warunki przemysłowe oraz możliwość ograniczenia kosztów eksploatacji.

Oświetlenie hali produkcyjnej pracującej 24/7 powinno być zaprojektowane z myślą o ciągłej eksploatacji. Oznacza to konieczność dopasowania parametrów opraw do wysokości pomieszczenia, rodzaju wykonywanych czynności, temperatury otoczenia, zapylenia oraz organizacji pracy.

Jakie cechy lamp LED mają największe znaczenie? Na co zwrócić uwagę przed zakupem i jak uniknąć kosztownych błędów? Wyjaśniamy, jak podejść do wyboru oświetlenia przemysłowego, aby inwestycja była opłacalna przez wiele lat.

Dlaczego oświetlenie hali pracującej 24/7 wymaga szczególnego podejścia?

W standardowym obiekcie produkcyjnym oświetlenie może być uruchamiane tylko przez część dnia. W zakładzie pracującym w systemie trzyzmianowym oprawy LED mogą natomiast świecić niemal nieprzerwanie.

Ma to bezpośredni wpływ na sposób eksploatacji instalacji. Wraz z wydłużeniem czasu świecenia rośnie znaczenie jakości zastosowanych komponentów, skutecznego odprowadzania ciepła oraz stabilności parametrów elektrycznych.

W praktyce należy uwzględnić kilka istotnych kwestii:

  • Ciągłe obciążenie komponentów – diody LED i zasilacze pracują przez wiele godzin, dlatego ich jakość oraz warunki termiczne mają duże znaczenie.

  • Koszty energii elektrycznej – nawet niewielka różnica w skuteczności świetlnej może przełożyć się na zauważalne oszczędności w skali roku.

  • Przestoje produkcyjne – awaria oprawy może wymagać organizacji prac serwisowych, często z wykorzystaniem podnośników lub wyłączeniem części obszaru hali.

  • Bezpieczeństwo pracowników – niewłaściwe oświetlenie może utrudniać obsługę maszyn, kontrolę jakości i przemieszczanie się po obiekcie.

  • Stabilność warunków pracy – natężenie oświetlenia powinno pozostawać na odpowiednim poziomie również po długim okresie użytkowania.

Dlatego w zakładach pracujących 24/7 warto patrzeć na oświetlenie jako na element infrastruktury produkcyjnej, a nie wyłącznie wyposażenie techniczne budynku.

1. Skuteczność świetlna – ile lumenów uzyskujemy z jednego wata?

Jednym z najważniejszych parametrów opraw LED jest skuteczność świetlna, wyrażana w lumenach na wat (lm/W). Informuje ona, ile strumienia świetlnego oprawa generuje przy określonym poborze energii elektrycznej.

Im wyższa skuteczność świetlna, tym więcej światła można uzyskać przy takim samym zużyciu energii. Nie oznacza to jednak, że należy automatycznie wybierać lampę o najwyższej wartości lm/W.

Liczy się również sposób rozsyłu światła, wysokość montażu i rozmieszczenie opraw. Produkt o wysokiej skuteczności może nie zapewnić właściwych warunków na stanowiskach pracy, jeśli jego optyka nie odpowiada geometrii hali.

Przykład:

Załóżmy, że zakład wykorzystuje 100 opraw o mocy 150 W każda. Łączna moc instalacji wynosi 15 kW.

Przy pracy przez 24 godziny na dobę i 365 dni w roku daje to:

\[ 15\text{ kW} \times 24 \times 365 = 131\,400\text{ kWh} \]

To wartość energii zużywanej przez same oprawy, bez uwzględniania dodatkowych strat w instalacji.

Jeżeli dzięki modernizacji uda się zmniejszyć łączną moc oświetlenia przy zachowaniu wymaganych parametrów świetlnych, różnica w rocznym zużyciu energii może być znacząca.

Warto więc porównywać nie tylko moc pojedynczej lampy, ale przede wszystkim:

  • skuteczność świetlną całej oprawy,

  • rzeczywisty strumień świetlny,

  • rozsył światła,

  • liczbę opraw potrzebnych do uzyskania wymaganych warunków,

  • przewidywany czas pracy instalacji.

2. Trwałość opraw LED – szczególnie ważna przy pracy przez całą dobę

W przypadku oświetlenia hali pracującej 24/7 trwałość lamp LED ma bezpośrednie znaczenie ekonomiczne. Częsta wymiana opraw oznacza nie tylko koszt nowych produktów, lecz także robociznę, organizację dostępu do instalacji i potencjalne zakłócenia produkcji.

Warto jednak pamiętać, że trwałość oprawy LED nie jest tym samym co deklarowany czas świecenia diod.

Na rzeczywistą żywotność całego produktu wpływają między innymi:

  • jakość zastosowanych diod LED,

  • trwałość zasilacza,

  • temperatura pracy,

  • konstrukcja obudowy,

  • skuteczność odprowadzania ciepła,

  • jakość połączeń elektrycznych,

  • warunki środowiskowe w hali.

Co oznaczają parametry L80 i L90?

Przy analizie trwałości warto zwrócić uwagę na oznaczenia dotyczące utrzymania strumienia świetlnego.

Parametr Znaczenie
L80 Po określonym czasie pracy strumień świetlny utrzymuje się na poziomie co najmniej 80% wartości początkowej
L90 Po określonym czasie pracy strumień świetlny utrzymuje się na poziomie co najmniej 90% wartości początkowej
B10 Wskaźnik określający udział populacji, dla którego może wystąpić większy spadek strumienia niż zadeklarowany poziom

Przykładowo oznaczenie L80 50 000 h nie oznacza automatycznie, że cała oprawa będzie bezawaryjnie pracować przez 50 000 godzin. Opisuje ono utrzymanie strumienia świetlnego w określonych warunkach badania i eksploatacji.

Dlatego przed zakupem warto sprawdzić, czy producent przedstawia dane dotyczące trwałości diod, a także informacje o zasilaczu i warunkach, w których deklarowane parametry zostały określone.

3. Zasilacz LED – element, którego nie warto pomijać

W wielu przypadkach to właśnie zasilacz może mieć istotny wpływ na niezawodność całej oprawy. Nawet wysokiej jakości diody nie zagwarantują długiej i stabilnej pracy, jeśli układ zasilający będzie niedostosowany do warunków eksploatacji.

W hali pracującej przez całą dobę zasilacz powinien być dobrany z uwzględnieniem:

  • ciągłego czasu pracy,

  • temperatury otoczenia,

  • warunków chłodzenia,

  • jakości napięcia zasilającego,

  • odporności na przepięcia,

  • kompatybilności z systemem sterowania, jeśli jest stosowany.

Warto również zwrócić uwagę na współczynnik mocy oraz jakość prądu pobieranego przez oprawę. Przy dużej liczbie lamp parametry elektryczne mogą mieć znaczenie dla całej instalacji.

Dodatkowo dobrze zaprojektowany układ zasilający powinien zapewniać stabilną pracę bez niepożądanego migotania światła.

Wskazówka dla inwestora: nie porównuj opraw wyłącznie na podstawie mocy i ceny. Sprawdź, jaki zasilacz zastosowano, jakie są jego warunki pracy oraz czy dostępne są informacje dotyczące zabezpieczeń i trwałości.

4. Odprowadzanie ciepła – dlaczego temperatura ma znaczenie?

Diody LED są wrażliwe na temperaturę pracy. Zbyt wysoka temperatura może przyspieszać spadek strumienia świetlnego i negatywnie wpływać na trwałość komponentów.

W obiekcie pracującym 24/7 problem ten nabiera szczególnego znaczenia. Oprawa przez wiele godzin pozostaje włączona, a jej obudowa i elementy elektroniczne są stale obciążone cieplnie.

Dlatego warto zwrócić uwagę na konstrukcję korpusu oraz materiały wykorzystane do jego wykonania.

W profesjonalnych oprawach przemysłowych istotne są między innymi:

  • odpowiednio zaprojektowana powierzchnia odprowadzająca ciepło,

  • konstrukcja umożliwiająca skuteczne chłodzenie,

  • materiały odporne na warunki eksploatacyjne,

  • zabezpieczenie komponentów przed przegrzewaniem.

Znaczenie ma również miejsce montażu. Wysoka temperatura pod stropem, bliskość urządzeń technologicznych czy ograniczona cyrkulacja powietrza mogą wpływać na warunki pracy opraw.

Właśnie dlatego dobór lamp powinien uwzględniać rzeczywistą temperaturę panującą w miejscu instalacji, a nie wyłącznie standardowe warunki laboratoryjne.

5. Natężenie oświetlenia i równomierność – światło dopasowane do produkcji

Wybór trwałych i energooszczędnych lamp nie wystarczy, jeśli nie zapewnią one właściwego oświetlenia stanowisk pracy.

W hali produkcyjnej należy uwzględnić przede wszystkim:Oświetlenie przemysłowe QUANTUM

  • wymagane natężenie oświetlenia,

  • równomierność rozkładu światła,

  • ograniczenie olśnienia,

  • widoczność detali,

  • występowanie cieni,

  • kontrast pomiędzy stanowiskiem a otoczeniem.

Natężenie oświetlenia wyrażane jest w luksach (lx). Informuje ono, ile strumienia świetlnego dociera do określonej powierzchni.

Wymagania zależą od charakteru wykonywanych czynności. Innego poziomu oświetlenia potrzebuje strefa magazynowa, innego stanowisko montażowe, a jeszcze innego obszar kontroli jakości.

Przykładowe obszary hali i wymagania projektowe

Strefa Na co zwrócić szczególną uwagę?
Magazynowanie Widoczność ciągów komunikacyjnych, regałów i oznaczeń
Transport wewnętrzny Równomierne oświetlenie dróg i skrzyżowań
Standardowa produkcja Dobre warunki obserwacji maszyn i obrabianych elementów
Montaż Ograniczenie cieni i właściwa widoczność detali
Kontrola jakości Odpowiednie natężenie, oddawanie barw i ograniczenie olśnienia
Prace precyzyjne Dostosowanie parametrów światła do wielkości i charakteru kontrolowanych elementów

Wartości wymagane dla konkretnych stanowisk należy określać na podstawie aktualnych wymagań normowych, w szczególności PN-EN 12464-1, oraz charakteru wykonywanej pracy.

Nie należy zakładać, że jednakowe oświetlenie całej hali zawsze będzie najlepszym rozwiązaniem. Często korzystniejsze jest podzielenie obiektu na strefy i indywidualne dopasowanie parametrów opraw.

6. Ograniczenie olśnienia i migotania światła

W zakładach pracujących przez całą dobę komfort wzrokowy pracowników jest szczególnie istotny. Osoby przebywające przez wiele godzin w oświetlonym środowisku powinny mieć zapewnione stabilne warunki obserwacji.

Jednym z problemów jest olśnienie, które może występować na skutek zbyt dużej luminancji oprawy, niewłaściwego kąta obserwacji lub odbić światła od powierzchni roboczych.

Aby ograniczyć to zjawisko, należy:

  • właściwie dobrać optykę opraw,

  • zaplanować ich rozmieszczenie,

  • unikać niekorzystnego kierowania światła w stronę pracowników,

  • uwzględnić odbicia od metalowych i błyszczących powierzchni,

  • dopasować sposób montażu do stanowisk pracy.

Kolejnym zagadnieniem jest migotanie światła. Może być ono niewidoczne podczas zwykłej obserwacji, a mimo to wpływać na komfort wzrokowy lub współpracę oświetlenia z urządzeniami rejestrującymi obraz.

Warto więc zwracać uwagę na jakość układu zasilającego oraz deklarowane parametry dotyczące migotania i efektów stroboskopowych.

7. Stopień ochrony IP i odporność mechaniczna opraw

Nie każda hala produkcyjna ma takie same warunki środowiskowe. W jednym zakładzie występuje niewielkie zapylenie, w innym pojawia się wilgoć, para technologiczna, pył lub możliwość przypadkowego uderzenia.

Dlatego kolejnym istotnym kryterium jest odporność oprawy na czynniki zewnętrzne.

Co oznacza stopień ochrony IP?

Oznaczenie IP informuje o stopniu zabezpieczenia obudowy przed wnikaniem ciał stałych i wody.

Pierwsza cyfra określa ochronę przed dostępem do części niebezpiecznych oraz przed wnikaniem ciał stałych, natomiast druga dotyczy ochrony przed wodą.

Wybierając lampy do hali, należy uwzględnić:

  • obecność pyłu i zanieczyszczeń,

  • wilgotność powietrza,

  • sposób czyszczenia pomieszczenia,

  • możliwość kontaktu z wodą,

  • warunki występujące w konkretnym procesie produkcyjnym.

Istotna może być również odporność mechaniczna, określana za pomocą klasy IK. Ma ona znaczenie w miejscach, w których oprawy są narażone na uderzenia lub uszkodzenia.

Warto pamiętać, że wyższy stopień ochrony nie zawsze oznacza lepsze rozwiązanie. Najważniejsze jest dopasowanie konstrukcji do rzeczywistych warunków pracy.

8. Barwa światła i współczynnik oddawania barw CRI

W hali produkcyjnej oświetlenie powinno zapewniać nie tylko odpowiednią ilość światła, lecz także właściwe warunki rozpoznawania kolorów i szczegółów.

Barwę światła określa się w kelwinach (K). W obiektach przemysłowych często stosuje się neutralną lub chłodniejszą biel, jednak wybór powinien wynikać z charakteru pracy oraz warunków panujących w pomieszczeniu.

Warto rozważyć następujące warianty:

  • 3000K – światło o ciepłej barwie, stosowane w wybranych przestrzeniach, w których istotna jest bardziej przyjazna atmosfera.

  • 4000K – neutralna biel, często wybierana do standardowych stanowisk produkcyjnych i technicznych.

  • 5000K – chłodniejsza biel, która może sprawdzić się w określonych zadaniach wymagających dokładnej obserwacji.

Sama temperatura barwowa nie przesądza jednak o jakości oświetlenia.

Drugim ważnym parametrem jest CRI, czyli współczynnik oddawania barw. Określa on, jak wiernie światło pozwala rozpoznawać kolory w porównaniu ze źródłem odniesienia.

Wysokie znaczenie ma to szczególnie w:

  • kontroli jakości,

  • sortowaniu produktów,

  • rozpoznawaniu oznaczeń kolorystycznych,

  • pracach montażowych,

  • kontroli powierzchni i wykończenia produktów.

9. System sterowania – czy w hali pracującej 24/7 warto stosować DALI i czujniki?

Praca przez całą dobę nie oznacza, że wszystkie oprawy muszą zawsze świecić z pełną mocą.

W niektórych zakładach występują strefy, które są wykorzystywane tylko okresowo. Dotyczy to na przykład części magazynowych, ciągów komunikacyjnych, pomieszczeń pomocniczych lub obszarów o zmiennym natężeniu pracy.

W takich sytuacjach warto rozważyć zastosowanie inteligentnego sterowania oświetleniem.

Jak działa sterowanie DALI?

DALI umożliwia cyfrowe sterowanie kompatybilnymi oprawami. W zależności od zastosowanego rozwiązania pozwala między innymi na:

  • regulację poziomu natężenia światła,

  • tworzenie grup opraw,

  • definiowanie scen świetlnych,

  • sterowanie oświetleniem w poszczególnych strefach,

  • integrację z wybranymi systemami zarządzania budynkiem.

Warto również rozważyć czujniki obecności lub ruchu. Mogą one ograniczać świecenie w obszarach, które nie są aktualnie wykorzystywane.

Jednak w zakładzie pracującym 24/7 system sterowania musi być odpowiednio zaprojektowany. Nie powinien powodować nagłego wyłączania światła w miejscach, w których stale przebywają pracownicy lub odbywa się transport.

Należy również uwzględnić minimalne poziomy oświetlenia, wymagania bezpieczeństwa i sposób działania poszczególnych stref.

Ważne: sterowanie nie powinno zastępować prawidłowego projektu oświetlenia. Ma optymalizować pracę instalacji, która już zapewnia wymagane warunki.

10. Jakie oprawy LED wybrać do hali produkcyjnej pracującej 24/7?

Rodzaj opraw powinien wynikać z konstrukcji obiektu, wysokości montażu i charakteru wykonywanych czynności.

W wielu zakładach sprawdzają się dwa rozwiązania: przemysłowe oprawy typu High Bay oraz liniowe lampy LED.

Oprawy High Bay – do wysokich hal i dużych przestrzeni

Wysokie hale produkcyjne, magazyny oraz obiekty o dużej kubaturze wymagają odpowiednio zaprojektowanego rozsyłu światła.

Oprawy High Bay mogą być dobrym rozwiązaniem w miejscach, w których potrzebne jest oświetlenie dużej powierzchni z wysokiego punktu montażowego.

Przy ich doborze należy uwzględnić:

  • wysokość zawieszenia,

  • szerokość i długość hali,

  • rozstaw konstrukcji i regałów,

  • wymagany rozsył światła,

  • natężenie oświetlenia na powierzchni roboczej,

  • temperaturę i warunki środowiskowe.

W przypadku wysokich przestrzeni warto przeprowadzić obliczenia fotometryczne, ponieważ sama moc oprawy nie określa, jakie warunki zostaną uzyskane na poziomie posadzki lub stanowiska pracy.

Liniowe oprawy LED – do linii produkcyjnych i stanowisk roboczych

Lampy liniowe LED sprawdzają się w obiektach, w których istotne jest równomierne oświetlenie ciągów roboczych, linii produkcyjnych i stanowisk montażowych.

Ich forma ułatwia dopasowanie rozmieszczenia opraw do układu maszyn oraz przebiegu stanowisk.

W zależności od projektu mogą być stosowane do:

  • oświetlenia linii produkcyjnych,

  • stanowisk montażowych,

  • obszarów kontroli jakości,

  • ciągów komunikacyjnych,

  • stref pakowania i kompletacji.

Wybór pomiędzy oprawami High Bay a liniowymi nie powinien być przypadkowy. W wielu obiektach korzystne jest również połączenie różnych typów oświetlenia, dopasowanych do funkcji poszczególnych stref.

11. Jak obniżyć koszty oświetlenia w zakładzie pracującym 24 godziny na dobę?

W przypadku pracy ciągłej nawet niewielkie oszczędności energetyczne mogą przynieść zauważalne rezultaty.

Najważniejsze jest jednak to, aby zmniejszenie zużycia energii nie odbywało się kosztem jakości oświetlenia.

Warto przeanalizować kilka obszarów.

1. Dobór opraw o wysokiej skuteczności świetlnej

Wysoka wartość lm/W może pomóc ograniczyć moc instalacji potrzebną do uzyskania odpowiedniego strumienia świetlnego.

2. Prawidłowe rozmieszczenie lamp

Dobrze zaplanowany układ pozwala uniknąć nadmiernej liczby opraw i niepotrzebnego oświetlania obszarów, które nie wymagają takiego samego natężenia.

3. Podział hali na strefy

Inne wymagania ma stanowisko montażowe, inne magazyn, a jeszcze inne droga transportowa. Indywidualne podejście może poprawić efektywność całej instalacji.

4. Zastosowanie sterowania

Regulacja natężenia i czujniki obecności mogą ograniczyć zużycie energii w wybranych obszarach, o ile pozwalają na to warunki pracy i wymagania bezpieczeństwa.

5. Analiza kosztów eksploatacji

Warto porównywać nie tylko cenę zakupu, ale także przewidywane zużycie energii, trwałość komponentów, koszty serwisowania oraz ewentualne przestoje.

Jak obliczyć roczne zużycie energii przez oświetlenie?

Do podstawowego oszacowania można wykorzystać wzór:

\[ E = P \times t \]

Gdzie:

  • E – zużycie energii w kWh,

  • P – łączna moc instalacji w kW,

  • t – liczba godzin pracy.

Przykładowo instalacja o łącznej mocy 10 kW, pracująca przez 8760 godzin rocznie, zużyje:

\[ 10 \times 8760 = 87\,600\text{ kWh} \]

Aby obliczyć orientacyjny koszt, należy pomnożyć uzyskany wynik przez cenę energii za 1 kWh.

Przy porównywaniu dwóch wariantów trzeba jednak zachować te same założenia dotyczące czasu pracy i wymaganych parametrów oświetlenia. Dopiero wtedy można rzetelnie ocenić potencjalne oszczędności.

12. Jak zaprojektować oświetlenie hali pracującej 24/7? Praktyczna lista kontrolna

Przed wyborem konkretnych opraw warto przeprowadzić analizę techniczną obiektu. Pozwala ona uniknąć sytuacji, w której zakupione lampy okazują się niedopasowane do rzeczywistych potrzeb zakładu.

Etap Co należy sprawdzić?
1. Analiza obiektu Wymiary hali, wysokość, konstrukcja dachu i przeszkody
2. Analiza pracy Liczba zmian, czas świecenia i organizacja produkcji
3. Podział na strefy Stanowiska, maszyny, magazyn, komunikacja i kontrola jakości
4. Wymagania świetlne Natężenie, równomierność, olśnienie i oddawanie barw
5. Dobór opraw Skuteczność świetlna, trwałość, zasilacz, IP i IK
6. Obliczenia Rozmieszczenie, liczba i parametry opraw
7. Sterowanie DALI, czujniki i możliwość regulacji
8. Analiza ekonomiczna Zużycie energii, koszty serwisu i okres eksploatacji

Ważnym elementem jest również sprawdzenie instalacji elektrycznej. Przed modernizacją należy ocenić jej stan techniczny, obciążenie obwodów, zabezpieczenia oraz możliwość podłączenia nowych opraw.

Wymiana oświetlenia nie zawsze wymaga całkowitej przebudowy instalacji, jednak każda taka decyzja powinna wynikać z oceny technicznej.

13. Najczęstsze błędy przy wyborze oświetlenia do pracy ciągłej

Nawet nowoczesne lampy LED nie zapewnią oczekiwanych rezultatów, jeśli zostaną niewłaściwie dobrane lub rozmieszczone.

Do najczęściej spotykanych błędów należą:

  • Wybór wyłącznie na podstawie ceny. Tańsza oprawa może generować wyższe koszty eksploatacji lub wymagać częstszych napraw.

  • Porównywanie wyłącznie mocy. Dwie lampy o takiej samej mocy mogą mieć zupełnie inną skuteczność i rozsył światła.

  • Pomijanie jakości zasilacza. To jeden z ważnych elementów wpływających na niezawodność całej oprawy.

  • Brak analizy temperatury. Wysoka temperatura otoczenia może negatywnie wpływać na trwałość komponentów.

  • Jednakowe oświetlenie wszystkich stref. Różne procesy produkcyjne wymagają odmiennych warunków świetlnych.

  • Brak obliczeń fotometrycznych. Liczba opraw dobrana intuicyjnie nie gwarantuje właściwego natężenia ani równomierności.

  • Nieuwzględnienie serwisu. Wysokość montażu i dostęp do opraw mogą znacząco wpływać na koszty ewentualnych napraw.

Warto pamiętać, że koszt zakupu jest tylko jednym z elementów całkowitego kosztu posiadania instalacji. W zakładzie pracującym 24/7 szczególnego znaczenia nabierają również energia elektryczna, serwis i niezawodność.

Dlaczego warto powierzyć dobór oświetlenia specjalistom LEDBERG?

Wybór opraw LED do hali pracującej przez całą dobę wymaga uwzględnienia wielu parametrów technicznych. Nie wystarczy wskazać lampy o odpowiedniej mocy. Trzeba jeszcze określić, ile światła rzeczywiście dociera do stanowisk, jak oprawy będą pracować w danym środowisku i jakie koszty wygenerują w kolejnych latach.

LEDBERG oferuje rozwiązania oświetleniowe przeznaczone do zastosowań przemysłowych, w tym oprawy liniowe AXION oraz rozwiązania QUANTUM do oświetlenia większych przestrzeni.

W zależności od charakteru obiektu można rozważyć:

  • AXION – liniowe oświetlenie hal produkcyjnych, stanowisk roboczych i ciągów technologicznych.

  • QUANTUM – rozwiązanie przeznaczone do zastosowań przemysłowych, w tym oświetlania większych przestrzeni i wysokich obiektów.

Dobór konkretnego modelu powinien uwzględniać wymagania projektu, wysokość montażu, rozkład stanowisk oraz warunki środowiskowe.

Współpraca może obejmować analizę potrzeb zakładu, dobór parametrów opraw, przygotowanie rozwiązania oświetleniowego oraz dopasowanie produktów do specyfiki inwestycji.

Podsumowanie – jakie parametry opraw LED są najważniejsze w hali pracującej 24/7?

W zakładzie produkcyjnym działającym przez całą dobę oświetlenie musi łączyć wysoką jakość światła z niezawodnością i efektywnością energetyczną.

Przed wyborem opraw warto szczególnie dokładnie przeanalizować:

  1. Skuteczność świetlną – wpływającą na zużycie energii.

  2. Trwałość diod i zasilacza – istotną przy wielogodzinnej eksploatacji.

  3. Odprowadzanie ciepła – pomagające utrzymać stabilne warunki pracy komponentów.

  4. Natężenie i równomierność światła – decydujące o jakości oświetlenia stanowisk.

  5. Ograniczenie olśnienia i migotania – ważne dla komfortu i bezpieczeństwa pracowników.

  6. Stopień ochrony IP i odporność IK – dopasowane do środowiska przemysłowego.

  7. Możliwość sterowania – pozwalającą optymalizować zużycie energii w wybranych strefach.

Najlepsze rozwiązanie to takie, które zostało dopasowane do konkretnej hali, procesu technologicznego i rzeczywistego czasu pracy instalacji.

Planujesz modernizację oświetlenia w zakładzie pracującym 24/7? Skontaktuj się z LEDBERG. Pomożemy przeanalizować potrzeby obiektu i dobrać rozwiązania LED, które połączą odpowiednie parametry świetlne, niezawodność oraz racjonalne zużycie energii. Wspólnie dobierzemy oświetlenie dopasowane do warunków pracy Twojej hali.

Kontakt +48 790 700 116
🌐 www.ledberg.pl
✉️ info@ledberg.pl

Jak dobrać oświetlenie do różnych stref produkcyjnych w jednej hali?

Jedna hala produkcyjna może obejmować kilka zupełnie różnych obszarów pracy. Oświetlenie wysokich hal QUANTUMW jednym miejscu pracownicy wykonują precyzyjny montaż niewielkich elementów, w innym obsługują maszyny, kontrolują jakość produktów, pakują gotowe wyroby lub przemieszczają towary. Każda z tych czynności wymaga innych warunków oświetleniowych. Dlatego oświetlenie różnych stref produkcyjnych w jednej hali powinno być projektowane z uwzględnieniem funkcji poszczególnych stanowisk, a nie wyłącznie powierzchni i wysokości pomieszczenia.

Nie zawsze najlepszym rozwiązaniem jest zastosowanie identycznych lamp w całym obiekcie. Odpowiednio zaprojektowana instalacja LED powinna zapewniać właściwe natężenie światła, ograniczać olśnienie i cienie, a jednocześnie uwzględniać rozmieszczenie maszyn, regałów oraz ciągów komunikacyjnych.

Jak zatem dobrać oświetlenie do poszczególnych stref produkcyjnych? Na jakie parametry zwrócić uwagę i kiedy warto zastosować różne typy opraw LED? Wyjaśniamy, jak zaplanować funkcjonalny system oświetlenia, który poprawi komfort pracy i pozwoli racjonalnie wykorzystać energię.

Dlaczego każda strefa produkcyjna wymaga innego oświetlenia?

Podstawowym błędem przy projektowaniu oświetlenia hali jest traktowanie całej powierzchni jako jednorodnej przestrzeni. Tymczasem wymagania świetlne zależą przede wszystkim od rodzaju wykonywanych czynności.

Pracownik obsługujący dużą maszynę potrzebuje innych warunków niż osoba wykonująca precyzyjny montaż lub kontrolująca niewielkie detale. Różnice dotyczą nie tylko natężenia oświetlenia, lecz także równomierności, kierunku padania światła, oddawania barw i ograniczania olśnienia.

Właściwie zaprojektowane oświetlenie powinno uwzględniać:

  • rodzaj wykonywanej pracy i stopień jej dokładności,

  • wymagane natężenie oświetlenia na powierzchni roboczej,

  • równomierność rozkładu światła,

  • wysokość montażu opraw,

  • rozmieszczenie maszyn, regałów i urządzeń,

  • możliwość powstawania cieni,

  • ryzyko olśnienia i odbić od powierzchni,

  • obecność światła dziennego,

  • czas pracy poszczególnych stref.

Dzięki takiemu podejściu można uniknąć sytuacji, w której część hali jest nadmiernie oświetlona, a inne stanowiska nie zapewniają odpowiedniej widoczności.

Jakie strefy należy uwzględnić podczas projektowania oświetlenia hali?

Przed wyborem konkretnych lamp LED warto podzielić obiekt na obszary o podobnym przeznaczeniu. Pozwala to precyzyjniej określić wymagania i dopasować rozmieszczenie opraw do rzeczywistego sposobu użytkowania hali.

1. Strefa montażu i prac precyzyjnych

Wymagania: dobra widoczność drobnych elementów, wysoka równomierność i ograniczenie cieni.

Stanowiska montażowe często wymagają szczególnie starannego zaplanowania oświetlenia. Pracownicy mogą wykonywać czynności polegające na łączeniu niewielkich komponentów, dopasowywaniu części, skręcaniu elementów lub kontroli szczegółów konstrukcyjnych.

W takich miejscach samo oświetlenie ogólne hali może okazać się niewystarczające. Nawet jeśli pomiary wykazują odpowiednie natężenie światła w całym pomieszczeniu, na powierzchni roboczej mogą pojawiać się cienie rzucane przez pracownika, narzędzia lub elementy wyposażenia.

Dlatego warto rozważyć:

  • zastosowanie opraw liniowych zapewniających równomierny rozkład światła,

  • odpowiednie rozmieszczenie lamp względem stołów montażowych,

  • dodatkowe oświetlenie miejscowe, jeśli wymaga tego charakter pracy,

  • ograniczenie olśnienia i niepożądanych odbić,

  • dopasowanie parametrów światła do dokładności wykonywanych czynności.

W tej strefie szczególnie ważne jest sprawdzenie warunków bezpośrednio na powierzchni roboczej.

2. Strefa obsługi maszyn i urządzeń produkcyjnych

Wymagania: widoczność elementów sterujących, obszaru roboczego i strefy obsługi.

Przy maszynach produkcyjnych oświetlenie musi uwzględniać zarówno konstrukcję urządzeń, jak i sposób ich obsługi. Wysokie maszyny, obudowy, ramiona robocze czy elementy transportujące mogą ograniczać dostęp światła do wybranych miejsc.

W rezultacie pod jedną częścią urządzenia może być jasno, natomiast w innym obszarze pojawią się niekorzystne cienie.

Podczas projektowania należy przeanalizować:

  • wysokość i szerokość maszyn,

  • położenie paneli sterujących,

  • miejsca załadunku i odbioru produktów,

  • pozycję operatora podczas pracy,

  • obszary wymagające regularnej kontroli wzrokowej.

W większych halach dobrym rozwiązaniem może być połączenie oświetlenia ogólnego z odpowiednio zaplanowanym oświetleniem konkretnych stanowisk.

3. Strefa kontroli jakości

Wymagania: dobra widoczność detali, właściwe oddawanie barw i stabilne warunki świetlne.

Kontrola jakości wymaga warunków, które umożliwiają dokładną ocenę produktów. Pracownicy sprawdzają między innymi powierzchnie, krawędzie, oznaczenia, kolory oraz ewentualne uszkodzenia.

W tej strefie należy zwrócić uwagę nie tylko na natężenie oświetlenia, ale również na jakość światła. Istotne znaczenie ma wskaźnik oddawania barw CRI (Ra), szczególnie wtedy, gdy ocena obejmuje rozpoznawanie kolorów.

Warto również ograniczyć odbicia od błyszczących powierzchni. Nieprawidłowo ustawione oprawy mogą powodować refleksy utrudniające dostrzeżenie wad produktu.

Dobór oświetlenia powinien uwzględniać rodzaj kontrolowanych materiałów, wielkość sprawdzanych elementów i sposób przeprowadzania inspekcji.

4. Strefa pakowania i przygotowania wysyłek

Wymagania: równomierne światło na blatach, czytelność oznaczeń i komfort wykonywania powtarzalnych czynności.

Pakowanie produktów obejmuje wiele czynności: składanie opakowań, zabezpieczanie towaru, naklejanie etykiet, odczytywanie oznaczeń oraz przygotowywanie przesyłek.

Oświetlenie powinno zapewniać dobrą widoczność całej powierzchni roboczej. Szczególnie ważne jest unikanie zacienionych fragmentów blatów oraz miejsc, w których pracownik musi odczytywać niewielkie napisy.

Przy projektowaniu warto uwzględnić:

  • rozmieszczenie stołów i linii pakujących,

  • wysokość powierzchni roboczych,

  • położenie urządzeń etykietujących,

  • kierunek wykonywania czynności,

  • obecność przenośników i innych przeszkód.

W wielu przypadkach dobrze zaprojektowane oświetlenie liniowe pozwala uzyskać spójne warunki świetlne na dłuższych odcinkach stanowisk.

5. Strefa magazynowania i składowania

Wymagania: widoczność towarów, oznaczeń, regałów i dróg transportowych.Jak dobrać oświetlenie do hali produkcyjnej

W obrębie jednej hali często znajdują się również miejsca przeznaczone do przechowywania materiałów, półproduktów lub gotowych wyrobów. Ich oświetlenie powinno być dopasowane do wysokości regałów oraz sposobu składowania.

W magazynach z wysokimi regałami istotne jest zapewnienie odpowiedniej widoczności nie tylko na posadzce, ale również w obszarach pobierania i odkładania towarów.

Trzeba zwrócić uwagę na:

  • wysokość i głębokość regałów,

  • szerokość korytarzy,

  • położenie miejsc kompletacji,

  • ruch wózków widłowych,

  • możliwość zasłaniania światła przez składowane towary.

Nieprawidłowe rozmieszczenie opraw może powodować powstawanie ciemnych stref między regałami. Dlatego układ lamp powinien być analizowany razem z układem magazynowym.

6. Ciągi komunikacyjne i strefy transportu wewnętrznego

Wymagania: czytelne drogi przemieszczania się, dobra widoczność przeszkód i ograniczenie kontrastów.

Korytarze, przejścia między maszynami oraz drogi transportowe również wymagają odpowiedniego oświetlenia. Nie można traktować ich jako obszarów drugorzędnych, ponieważ korzystają z nich zarówno pracownicy, jak i operatorzy urządzeń transportowych.

Ważne jest zachowanie odpowiedniej widoczności na całej trasie, zwłaszcza w miejscach skrzyżowań, zakrętów, przejść i zmian poziomu posadzki.

Projekt powinien uwzględniać również relację między oświetleniem ciągów komunikacyjnych a sąsiadującymi stanowiskami pracy. Zbyt duże różnice jasności mogą powodować dyskomfort wzrokowy.

Jak dobrać natężenie oświetlenia do poszczególnych stref produkcyjnych?

Jednym z podstawowych parametrów podczas projektowania oświetlenia jest natężenie światła wyrażane w luksach (lx). Określa ono ilość strumienia świetlnego padającego na jednostkę powierzchni.

W praktyce oznacza to, że nie wystarczy sprawdzić, ile lumenów emitują lampy. Istotne jest przede wszystkim to, ile światła dociera do konkretnego miejsca wykonywania pracy.

Poniższa tabela przedstawia przykładowy sposób różnicowania potrzeb oświetleniowych w hali. Nie są to uniwersalne wartości normatywne. Ostateczne wymagania należy ustalić na podstawie rodzaju czynności, aktualnych wymagań PN-EN 12464-1 oraz projektu oświetleniowego.

Strefa hali Najważniejsze kryterium
Montaż precyzyjny Wysoka widoczność detali i równomierność
Obsługa maszyn Widoczność strefy roboczej i elementów sterujących
Kontrola jakości Rozpoznawanie szczegółów i prawidłowe oddawanie barw
Pakowanie Dobra widoczność całej powierzchni roboczej
Magazynowanie Widoczność towarów, regałów i oznaczeń
Transport wewnętrzny Czytelność tras i przeszkód

Ważne: wymagane natężenie oświetlenia należy określać dla konkretnego zadania wzrokowego i odpowiedniej płaszczyzny pomiarowej. Nie należy automatycznie przyjmować jednej wartości dla całej hali.

Jak rozmieścić oprawy LED, aby zapewnić odpowiednie światło w każdej strefie?

Nawet wysokiej jakości lampa LED nie zapewni dobrych warunków pracy, jeśli zostanie nieprawidłowo rozmieszczona. Układ opraw powinien wynikać z geometrii pomieszczenia, wysokości montażu, charakteru stanowisk oraz rozkładu wyposażenia.

Dopasuj układ lamp do rozmieszczenia stanowisk

W pierwszej kolejności należy określić, gdzie znajdują się najważniejsze obszary robocze. Jeśli stanowiska montażowe są ustawione w jednej linii, korzystne może być zastosowanie odpowiednio rozmieszczonych opraw liniowych.

Z kolei w obszarach z dużymi maszynami trzeba uwzględnić ich konstrukcję i możliwość zasłaniania światła.

Unikaj przypadkowego rozmieszczenia opraw

Równe odstępy między lampami nie zawsze oznaczają równomierne oświetlenie. Znaczenie mają między innymi optyka opraw, wysokość zawieszenia, odległości między urządzeniami i właściwości powierzchni w hali.

Dlatego rozmieszczenie lamp powinno być sprawdzone w obliczeniach projektowych.

Uwzględnij możliwość przyszłych zmian

Zakłady produkcyjne często zmieniają układ maszyn, stanowisk i linii technologicznych. Warto więc zaprojektować oświetlenie z uwzględnieniem planowanych zmian organizacji przestrzeni.

Dobrze przemyślany system pozwala ograniczyć konieczność kosztownych przeróbek przy kolejnych modernizacjach.

Jakie lampy LED sprawdzą się w hali z różnymi strefami produkcyjnymi?

Wybór opraw powinien wynikać z warunków panujących w danej części obiektu. W praktyce często najlepsze efekty przynosi zastosowanie kilku typów oświetlenia, zamiast jednej uniwersalnej lampy w całej hali.

Lampy liniowe LED – do stanowisk i ciągów roboczych

Oprawy liniowe dobrze sprawdzają się w obszarach, w których ważny jest uporządkowany rozkład światła. Mogą być stosowane między innymi nad stanowiskami montażowymi, liniami produkcyjnymi, stołami roboczymi i w wybranych strefach pakowania.

Przy ich doborze należy uwzględnić długość oprawy, strumień świetlny, optykę, wysokość montażu oraz sposób rozmieszczenia stanowisk.

W rozwiązaniach LEDBERG warto rozważyć między innymi lampy AXION i OPTIS.

  • AXION – rozwiązanie liniowe, które można uwzględnić przy projektowaniu oświetlenia obszarów produkcyjnych i stanowisk pracy.

  • OPTIS – oprawa liniowa z mlecznym kloszem, którą warto rozważyć tam, gdzie istotne jest rozproszenie światła i estetyczne dopasowanie oświetlenia do przestrzeni.

Ostateczny wybór powinien wynikać z obliczeń i wymagań konkretnego stanowiska.

Oprawy przemysłowe typu High Bay – do wysokich hal

W halach o dużej wysokości montażu warto rozważyć przemysłowe oprawy High Bay. Są one przeznaczone do oświetlania dużych przestrzeni, w których odległość między źródłem światła a powierzchnią roboczą jest znaczna.

Takie rozwiązania mogą być szczególnie przydatne w wysokich strefach magazynowych, obszarach składowania oraz wybranych częściach produkcyjnych.

W ofercie LEDBERG warto zwrócić uwagę na oprawy QUANTUM, które można uwzględnić podczas projektowania oświetlenia wysokich hal. Ich zastosowanie powinno być poprzedzone analizą wysokości montażu, układu pomieszczenia i wymaganych parametrów świetlnych.

Oświetlenie ogólne i miejscowe – kiedy warto je połączyć?

W wielu zakładach produkcyjnych najlepszym rozwiązaniem jest połączenie oświetlenia ogólnego z dodatkowym doświetleniem wybranych stanowisk.

Oświetlenie ogólne zapewnia podstawowe warunki widoczności w całej hali. Z kolei oprawy miejscowe pozwalają poprawić warunki w obszarach wymagających większej dokładności.

Takie podejście jest szczególnie przydatne, gdy w jednym pomieszczeniu znajdują się zarówno proste stanowiska produkcyjne, jak i miejsca wykonywania prac precyzyjnych.

Oświetlenie jednej hali w różnych strefach – przykład praktycznego podziału

Wyobraźmy sobie halę produkcyjną, w której znajdują się:

  • linia montażowa,

  • stanowisko kontroli jakości,

  • maszyny do obróbki,

  • strefa pakowania,

  • magazyn materiałów,

  • drogi transportowe.

Zastosowanie identycznego oświetlenia w każdym z tych miejsc może nie zapewnić optymalnych warunków. Lepszym rozwiązaniem jest podział obiektu na strefy i przypisanie im odpowiednich wymagań.

Obszar Zalecany kierunek doboru oświetlenia
Linia montażowa Oprawy liniowe, równomierne światło, ewentualne doświetlenie miejscowe
Kontrola jakości Oświetlenie dopasowane do szczegółowości kontroli i oddawania barw
Obróbka maszynowa Uwzględnienie konstrukcji urządzeń i stref zacienionych
Pakowanie Równomierne oświetlenie blatów i urządzeń
Magazyn Oprawy dopasowane do wysokości i układu regałów
Drogi transportowe Ciągłość oświetlenia i dobra widoczność przeszkód

Taki podział pozwala uniknąć przewymiarowania instalacji w niektórych miejscach i niedostatecznego oświetlenia w innych.

Na jakie parametry techniczne zwrócić uwagę przy doborze lamp LED?

Oprócz samego natężenia oświetlenia istotne są również inne parametry, które wpływają na komfort i bezpieczeństwo pracy.

1. Strumień świetlny (lm)

Informuje o ilości światła emitowanego przez oprawę. Nie należy jednak utożsamiać dużej liczby lumenów z odpowiednim oświetleniem stanowiska. Liczy się również sposób rozsyłu światła i rozmieszczenie lamp.

2. Skuteczność świetlna (lm/W)

Określa ilość uzyskiwanego strumienia świetlnego w stosunku do pobieranej mocy. Jest ważna przy analizie efektywności energetycznej instalacji.

3. Barwa światła (K)

Temperatura barwowa wpływa na wizualny odbiór oświetlenia. W obiektach produkcyjnych często stosuje się neutralną lub chłodniejszą barwę, jednak jej wybór powinien uwzględniać charakter wykonywanych czynności i warunki pracy.

4. Wskaźnik oddawania barw (CRI/Ra)

Ma szczególne znaczenie w strefach kontroli jakości, sortowania i oceny kolorów.

5. Równomierność oświetlenia

Pomaga ograniczyć różnice jasności pomiędzy poszczególnymi fragmentami stanowiska i całej strefy. Ma duże znaczenie dla komfortu wzrokowego.

6. Ograniczenie olśnienia

Nieprawidłowo dobrane lub rozmieszczone oprawy mogą powodować dyskomfort i utrudniać obserwację maszyn oraz produktów.

7. Stopień ochrony IP

Powinien być dopasowany do warunków panujących w danym obszarze, takich jak zapylenie czy możliwość kontaktu z wilgocią.

8. Możliwość sterowania

W zależności od potrzeb zakładu można rozważyć systemy regulacji natężenia światła, sterowanie DALI lub czujniki obecności. Pozwalają one dostosować pracę oświetlenia do wykorzystania poszczególnych stref.

Jak zaplanować oświetlenie hali produkcyjnej krok po kroku?

Aby uniknąć błędów i niepotrzebnych kosztów, warto przeprowadzić cały proces według uporządkowanego schematu.

Krok 1. Analiza funkcji poszczególnych stref

Należy określić, jakie czynności są wykonywane w każdej części hali. Trzeba uwzględnić również zmiany produkcyjne, liczbę stanowisk i planowane modyfikacje układu maszyn.

Krok 2. Określenie wymagań oświetleniowych

Dla każdej strefy należy ustalić wymagania dotyczące natężenia, równomierności, olśnienia i pozostałych parametrów wynikających z rodzaju pracy.

Krok 3. Analiza istniejącej instalacji

W przypadku modernizacji warto sprawdzić stan obecnych opraw, ich rozmieszczenie, sposób zasilania oraz rzeczywiste warunki oświetleniowe.

Krok 4. Dobór odpowiednich opraw LED

Na tym etapie dobiera się rodzaj lamp, optykę, strumień świetlny, moc, barwę światła i sposób montażu.

Krok 5. Przygotowanie projektu oświetleniowego

Obliczenia pozwalają sprawdzić przewidywane natężenie i równomierność oświetlenia. Dzięki temu można ocenić, czy zaproponowany układ zapewni odpowiednie warunki w poszczególnych strefach.

Krok 6. Dobór sterowania

Jeżeli poszczególne obszary są użytkowane w różnym czasie, warto rozważyć niezależne sterowanie ich oświetleniem.

Krok 7. Weryfikacja efektów

Po wykonaniu instalacji należy sprawdzić rzeczywiste warunki oświetleniowe. Pomiary powinny być przeprowadzone w odpowiednich punktach i na właściwych płaszczyznach.

Najczęstsze błędy podczas projektowania oświetlenia różnych stref hali

Nawet dobrej jakości lampy nie zagwarantują właściwego efektu, jeżeli projekt nie uwzględni rzeczywistych warunków pracy.

Do najczęściej spotykanych błędów należą:

  • Jednakowe oświetlenie całej hali – pomija różnice między montażem, kontrolą jakości, magazynowaniem i transportem.

  • Dobór lamp wyłącznie na podstawie mocy – nie uwzględnia rozsyłu światła, wysokości montażu i rzeczywistego natężenia na stanowiskach.

  • Brak analizy cieni – wysokie maszyny i wyposażenie mogą zasłaniać światło.

  • Nieprawidłowe rozmieszczenie opraw – prowadzi do powstawania jasnych i ciemnych obszarów.

  • Pomijanie oświetlenia miejscowego – może utrudniać wykonywanie precyzyjnych czynności.

  • Brak uwzględnienia zmian produkcyjnych – powoduje, że instalacja szybko przestaje odpowiadać układowi hali.

  • Nieuwzględnienie sterowania – może prowadzić do niepotrzebnego zużycia energii w rzadziej użytkowanych strefach.

Najlepszym sposobem na uniknięcie tych problemów jest zaprojektowanie oświetlenia na podstawie analizy technicznej, a nie przypadkowego rozmieszczenia opraw.

Czy warto wykonać indywidualny projekt oświetlenia hali?

Tak, szczególnie wtedy, gdy hala obejmuje wiele różnych stref, wysokie maszyny, rozbudowane linie produkcyjne lub obszary wymagające precyzyjnej kontroli jakości.

Indywidualny projekt pozwala dopasować rodzaj i liczbę opraw do rzeczywistych potrzeb zakładu. Ułatwia również ocenę, czy lepszym rozwiązaniem będą lampy liniowe, oprawy przemysłowe High Bay, czy połączenie kilku typów oświetlenia.

W przypadku bardziej wymagających obiektów warto rozważyć także indywidualne dopasowanie parametrów opraw LED. Może to być szczególnie przydatne, gdy standardowe rozwiązania nie odpowiadają wysokości montażu, geometrii hali lub specyfice stanowisk.

LEDBERG oferuje rozwiązania oświetleniowe dla obiektów przemysłowych, w tym lampy liniowe AXION i OPTIS oraz oprawy QUANTUM do zastosowań przemysłowych. Dobór konkretnego modelu powinien być poprzedzony analizą warunków technicznych i potrzeb inwestycji.

Jak LEDBERG może pomóc w doborze oświetlenia do różnych stref produkcyjnych?

Właściwe oświetlenie hali wymaga połączenia wiedzy technicznej, znajomości procesów produkcyjnych i odpowiedniego doboru opraw. Dlatego warto rozpocząć od określenia rzeczywistych potrzeb obiektu.

Współpraca z LEDBERG może obejmować:

  1. analizę funkcji i układu poszczególnych stref,

  2. określenie wymagań oświetleniowych,

  3. dobór odpowiednich opraw LED,

  4. dopasowanie parametrów technicznych do warunków pracy,

  5. przygotowanie rozwiązań uwzględniających specyfikę obiektu,

  6. dobór oświetlenia do nowej inwestycji lub modernizowanej hali.

Dzięki temu inwestor otrzymuje rozwiązanie dopasowane do rzeczywistego sposobu użytkowania przestrzeni, zamiast instalacji opartej na jednym schemacie dla całego obiektu.

Najważniejsze wnioski

Oświetlenie różnych stref produkcyjnych w jednej hali powinno uwzględniać charakter wykonywanych czynności, rozmieszczenie maszyn, wysokość pomieszczenia oraz wymagania dotyczące jakości światła.

Nie ma jednego uniwersalnego rozwiązania, które sprawdzi się równie dobrze przy precyzyjnym montażu, kontroli jakości, pakowaniu i magazynowaniu. Właściwy projekt może łączyć oprawy liniowe, przemysłowe lampy High Bay oraz oświetlenie miejscowe.

Najważniejsze jest dopasowanie instalacji do konkretnych potrzeb zakładu. Pozwala to poprawić widoczność, ograniczyć cienie i olśnienie, zwiększyć komfort pracy oraz racjonalnie wykorzystać energię elektryczną.

Planujesz oświetlenie nowej hali lub modernizację istniejącej instalacji? Skontaktuj się z LEDBERG. Przedstaw układ obiektu, rodzaj wykonywanych prac i wysokość pomieszczenia. Pomożemy dobrać rozwiązania LED dopasowane do poszczególnych stref produkcyjnych oraz specyfiki Twojego zakładu.

Kontakt +48 790 700 116
🌐 www.ledberg.pl
✉️ info@ledberg.pl

Oświetlenie hali z suwnicami i wysokimi maszynami – jak prawidłowo rozmieścić oprawy LED?

Oświetlenie hali z suwnicami i wysokimi maszynami wymaga dokładniejszego planowania niż instalacja w otwartejskuteczne oświetlenie hali z surowcami AXION przestrzeni produkcyjnej. Belki suwnic, podwieszone elementy konstrukcyjne, urządzenia technologiczne oraz wysokie linie produkcyjne mogą zasłaniać światło i powodować powstawanie cieni. W efekcie nawet oprawy o dużej mocy nie zawsze zapewniają odpowiednią widoczność na stanowiskach pracy.

Aby zaprojektować skuteczne oświetlenie hali z suwnicami, trzeba uwzględnić nie tylko wysokość montażu i parametry lamp LED, lecz także układ maszyn, trasy przejazdu suwnicy, wysokość transportowanych ładunków oraz sposób wykonywania poszczególnych zadań. Kluczowe znaczenie ma rozmieszczenie opraw, kierunek emisji światła i równomierność oświetlenia na płaszczyznach roboczych.

W tym artykule wyjaśniamy, jak podejść do projektu, jakich błędów unikać i kiedy warto zastosować oświetlenie ogólne uzupełnione dodatkowymi oprawami nad konkretnymi stanowiskami.

Dlaczego oświetlenie hali z suwnicami jest trudniejsze do zaprojektowania?

W standardowej hali produkcyjnej projektant może rozmieścić oprawy w regularnych rzędach i dopasować ich parametry do wysokości pomieszczenia oraz rodzaju wykonywanej pracy. W obiektach wyposażonych w suwnice sytuacja jest bardziej złożona.

Największym problemem są przeszkody, które zmieniają rozkład światła. Należą do nich:

  • mosty suwnicowe i belki konstrukcyjne – mogą zasłaniać strumień świetlny i powodować zacienienie części hali;

  • wysokie maszyny produkcyjne – ograniczają dostęp światła do sąsiednich stanowisk;

  • transportowane ładunki – czasowo zmieniają warunki oświetleniowe, szczególnie podczas podnoszenia i przemieszczania materiałów;

  • instalacje pod dachem – kanały wentylacyjne, przewody i konstrukcje wsporcze utrudniają prawidłowe rozmieszczenie opraw;

  • zmienna organizacja produkcji – przestawianie maszyn lub zmiana przebiegu procesów może sprawić, że dotychczasowy układ oświetlenia przestanie być wystarczający.

Dlatego samo zwiększenie mocy lamp nie rozwiązuje problemu. Znacznie ważniejsze jest ustalenie, gdzie światło dociera, które obszary pozostają zacienione i jak zmienia się sytuacja podczas pracy suwnicy.

1. Analiza hali – od czego rozpocząć projekt oświetlenia?

Prawidłowe projektowanie oświetlenia hali z suwnicami powinno rozpocząć się od analizy technicznej obiektu. Przed wyborem opraw LED warto zebrać informacje dotyczące zarówno konstrukcji hali, jak i organizacji pracy.

Należy uwzględnić przede wszystkim:

Wymiary i konstrukcję budynku

  • wysokość hali i poziom montażu opraw;

  • rozstaw słupów i elementów konstrukcyjnych;

  • kształt oraz nachylenie dachu;

  • obecność świetlików i okien dachowych.

Rozmieszczenie wyposażenia

  • lokalizację suwnic i ich torów jazdy;

  • wysokość oraz szerokość maszyn;

  • przebieg linii produkcyjnych;

  • położenie stanowisk montażowych i kontrolnych;

  • miejsca składowania materiałów.

Sposób użytkowania suwnicy

  • obszar przemieszczania się mostu;

  • wysokość podnoszenia ładunków;

  • częstotliwość wykonywania transportu;

  • miejsca załadunku i rozładunku;

  • położenie operatora podczas sterowania urządzeniem.

Istotne jest również ustalenie, czy suwnica pracuje na całej długości hali, czy tylko w określonej strefie. Pozwala to lepiej zaplanować oświetlenie i ograniczyć ryzyko powstawania ciemnych obszarów.

2. Jak rozmieścić oprawy LED, aby uniknąć cieni od suwnic?

To jeden z najważniejszych etapów projektu. Oprawy LED powinny zostać rozmieszczone w taki sposób, aby konstrukcja suwnicy nie powodowała trwałego zacienienia stanowisk pracy.

Nie montuj wszystkich lamp wyłącznie w jednej linii

W wielu halach spotyka się instalacje, w których oprawy znajdują się w regularnych rzędach pod dachem. Takie rozwiązanie może sprawdzać się w otwartych przestrzeniach, jednak przy suwnicach i wysokich maszynach nie zawsze zapewnia właściwy rozkład światła.

Jeżeli wszystkie oprawy zostaną umieszczone nad jednym ciągiem komunikacyjnym lub w jednej osi, elementy konstrukcyjne mogą ograniczać oświetlenie pozostałych stref.

Dlatego warto rozważyć:

  • rozmieszczenie opraw w kilku równoległych rzędach;

  • przesunięcie części lamp względem osi suwnicy;

  • dopasowanie odległości między oprawami do wysokości montażu;

  • doświetlenie obszarów znajdujących się pomiędzy maszynami;

  • zastosowanie dodatkowego oświetlenia wybranych stanowisk.

Ostateczny układ powinien wynikać z obliczeń fotometrycznych, a nie wyłącznie z geometrii dachu.

Uwzględnij położenie suwnicy podczas pracy

Projekt nie powinien zakładać, że suwnica zawsze znajduje się w jednym miejscu. Most może przemieszczać się wzdłuż hali, a jego konstrukcja i podwieszony ładunek mogą okresowo zasłaniać światło.

W praktyce oznacza to konieczność przeanalizowania kilku sytuacji:

  1. Suwnica znajduje się na początku hali.

  2. Suwnica przemieszcza się nad stanowiskiem produkcyjnym.

  3. Ładunek jest podnoszony i opuszczany.

  4. Suwnica zatrzymuje się w strefie załadunku.

  5. Urządzenie znajduje się w pobliżu wysokiej maszyny.

W każdej z tych sytuacji warunki widzenia mogą być inne. Dlatego projekt powinien zapewniać odpowiednie oświetlenie również wtedy, gdy konstrukcja suwnicy znajduje się bezpośrednio nad stanowiskiem pracy.

Rozważ dodatkowe oświetlenie pod suwnicą

W niektórych obiektach dobrym rozwiązaniem może być zastosowanie dodatkowych opraw na konstrukcji suwnicy lub pod jej belką. Takie oświetlenie może ograniczać cienie powstające pod mostem i poprawiać widoczność w obszarze transportu.

Nie jest to jednak rozwiązanie uniwersalne. Przed jego zastosowaniem trzeba sprawdzić:

  • dopuszczalne obciążenie konstrukcji;

  • odporność opraw na drgania i warunki pracy;oświetlenie hali z surowcami AXION

  • sposób prowadzenia przewodów;

  • bezpieczeństwo zasilania podczas ruchu urządzenia;

  • możliwość serwisowania i wymiany opraw;

  • wymagania producenta suwnicy.

Dodatkowe lampy nie mogą ograniczać pracy urządzenia ani kolidować z transportowanymi elementami. Warto też pamiętać, że oświetlenie zamontowane na suwnicy nie zastępuje prawidłowo zaprojektowanego oświetlenia ogólnego hali.

3. Jak dobrać lampy LED do hali z wysokimi maszynami?

Wybór opraw powinien uwzględniać wysokość montażu, wielkość powierzchni roboczej, charakter wykonywanych czynności i przeszkody znajdujące się w przestrzeni hali.

Nie każda lampa LED sprawdzi się w takim samym stopniu. W zależności od warunków można rozważyć oprawy typu High Bay lub liniowe lampy przemysłowe.

Oprawy High Bay – kiedy warto je zastosować?

Przykładowe zastosowanie: wysokie hale, otwarte przestrzenie i strefy o dużej wysokości montażu.

Oprawy High Bay są często wykorzystywane w wysokich obiektach przemysłowych i magazynowych. Ich dobór powinien uwzględniać wysokość montażu oraz charakterystykę rozsyłu światła.

Sprawdzają się szczególnie wtedy, gdy:

  • hala ma dużą wysokość;

  • przestrzeń jest stosunkowo otwarta;

  • wymagane jest oświetlenie większych powierzchni;

  • nie występuje duża liczba przeszkód ograniczających rozsył światła.

W hali z suwnicami należy jednak dokładnie sprawdzić, czy światło z opraw zamontowanych wysoko dociera do wszystkich istotnych stref. Sama duża moc oprawy nie gwarantuje odpowiedniego oświetlenia pod konstrukcją suwnicy.

Liniowe oprawy LED – rozwiązanie do konkretnych stref produkcyjnych

Lampy liniowe LED mogą być szczególnie przydatne w halach, w których stanowiska pracy rozmieszczone są wzdłuż ciągów technologicznych.

Ich zalety to:

  • możliwość tworzenia regularnych układów oświetleniowych;

  • dopasowanie długości opraw do geometrii stanowisk;

  • możliwość montażu w kilku równoległych rzędach;

  • elastyczne dopasowanie rozmieszczenia do układu maszyn;

  • możliwość wykorzystania różnych wariantów optyki i przesłon.

Ważne jest jednak, aby dobrać odpowiedni rozsył światła i odległości pomiędzy lampami. Nieprawidłowo zaprojektowany układ liniowy również może powodować cienie i niedoświetlenie.

Porównanie rozwiązań

Kryterium High Bay LED Liniowe oprawy LED
Wysokie hale Bardzo dobre zastosowanie Zależnie od parametrów
Duże otwarte przestrzenie Dobre zastosowanie Możliwe
Linie produkcyjne Zależnie od układu Bardzo dobre zastosowanie
Oświetlenie konkretnych stref Wymaga odpowiedniego rozsyłu Łatwiejsze dopasowanie układu
Przeszkody i suwnice Wymagają analizy cieni Wymagają analizy rozmieszczenia

Nie należy zatem wybierać opraw wyłącznie na podstawie ich rodzaju. Najlepszy efekt może zapewnić połączenie różnych rozwiązań, dobranych do konkretnych stref hali.

4. Oświetlenie poziome i pionowe – dlaczego oba parametry są ważne?

W halach z suwnicami nie wystarczy sprawdzić natężenia oświetlenia na podłodze. Pracownicy wykonują wiele czynności, podczas których muszą obserwować powierzchnie pionowe, elementy maszyn, oznaczenia oraz transportowane materiały.

Dlatego projekt powinien uwzględniać różne płaszczyzny pomiarowe.

Oświetlenie poziome jest istotne między innymi dla:

  • powierzchni roboczych;

  • stołów montażowych;

  • podłóg i ciągów komunikacyjnych;

  • stref załadunku i rozładunku.

Oświetlenie pionowe ma znaczenie przy:

  • odczytywaniu oznaczeń na maszynach;

  • kontroli elementów konstrukcyjnych;

  • rozpoznawaniu etykiet i oznaczeń na ładunkach;

  • obserwacji procesów technologicznych.

Warto również zwrócić uwagę na widoczność w kabinie operatora suwnicy, jeśli urządzenie jest w nią wyposażone. Operator powinien mieć możliwość bezpiecznej obserwacji transportowanego ładunku i obszaru pracy.

5. Ile luksów potrzeba w hali z suwnicami?

Nie istnieje jedna uniwersalna wartość natężenia oświetlenia odpowiednia dla każdej hali wyposażonej w suwnicę. Wymagany poziom zależy przede wszystkim od rodzaju wykonywanych czynności wzrokowych.

Inne potrzeby ma pracownik wykonujący proste prace transportowe, inne operator maszyny, a jeszcze inne osoba odpowiedzialna za kontrolę jakości lub precyzyjny montaż.

Projektując oświetlenie, należy uwzględnić:

  • rodzaj wykonywanej pracy;

  • wielkość i szczegółowość obserwowanych elementów;

  • kontrast pomiędzy przedmiotem a jego otoczeniem;

  • częstotliwość wykonywania czynności;

  • wymagania dotyczące równomierności;

  • możliwość występowania olśnienia.

Wartości należy dobrać do konkretnych zadań na podstawie aktualnej normy PN-EN 12464-1:2022-01 dotyczącej oświetlenia miejsc pracy we wnętrzach. Norma obejmuje wymagania ilościowe i jakościowe, ale nie narzuca jednego układu opraw dla wszystkich hal.

wersja polska+1

Ważne: nie należy przyjmować, że osiągnięcie określonej średniej wartości luksów oznacza automatycznie prawidłowe oświetlenie całej hali. Trzeba sprawdzić również minimalne wartości natężenia, równomierność i warunki widzenia na stanowiskach.

6. Równomierność oświetlenia – jak ograniczyć ciemne strefy?

Równomierność określa, jak równomiernie światło rozkłada się na danej powierzchni. Można ją wyznaczyć jako stosunek minimalnego natężenia oświetlenia do jego wartości średniej:

\[ U_0 = \frac{E_{\min}}{E_{\śr}} \]

Im większe różnice pomiędzy poszczególnymi punktami, tym większe ryzyko występowania ciemnych obszarów.

W hali z suwnicami szczególnie ważne jest sprawdzenie równomierności:

  • pod trasą przejazdu suwnicy;

  • pomiędzy rzędami opraw;

  • w pobliżu wysokich maszyn;

  • na stanowiskach montażowych;

  • w strefach transportu i składowania.

Wartości wymaganej równomierności zależą od konkretnego rodzaju zadania i obszaru. Nie powinno się więc stosować jednej wartości dla wszystkich części hali.

Platforma edukacji zdalnej CIOP-PIB+1

Jak poprawić równomierność?

  1. Zmienić rozstaw opraw i dostosować go do wysokości montażu.

  2. Zastosować kilka rzędów lamp zamiast jednego ciągu.

  3. Uwzględnić przeszkody znajdujące się pomiędzy oprawą a stanowiskiem.

  4. Zastosować dodatkowe oświetlenie miejscowe tam, gdzie jest potrzebne.

  5. Zweryfikować projekt za pomocą obliczeń fotometrycznych i pomiarów.

7. Olśnienie i komfort pracy operatorów maszyn

Wysoka moc opraw nie zawsze oznacza lepsze warunki pracy. Jeżeli źródło światła jest zbyt jaskrawe lub znajduje się w nieodpowiednim miejscu, może powodować olśnienie.

Problem jest szczególnie istotny w przypadku operatorów suwnic, którzy często obserwują przestrzeń znajdującą się wysoko nad poziomem podłogi.

Podczas doboru lamp warto zwrócić uwagę na:

  • luminancję powierzchni świecącej;

  • odpowiednie przesłonięcie źródła światła;

  • parametry ograniczające olśnienie;

  • kierunek obserwacji operatora;

  • możliwość występowania odbić od metalowych powierzchni.

Nie należy kierować się wyłącznie mocą i strumieniem świetlnym. Istotna jest również konstrukcja optyczna oprawy oraz jej położenie względem pracowników.

PDF+1

8. Jak zaprojektować oświetlenie hali z suwnicami krok po kroku?

Dobrze przygotowany projekt powinien uwzględniać wszystkie najważniejsze warunki techniczne i organizacyjne obiektu.

  1. Inwentaryzacja hali

    Zebranie wymiarów budynku, wysokości montażu, informacji o suwnicach, maszynach i instalacjach znajdujących się pod dachem.

  2. Analiza stanowisk pracy

    Określenie rodzaju czynności, wymaganej widoczności i obszarów, które potrzebują dodatkowego oświetlenia.

  3. Wybór odpowiednich opraw LED

    Dopasowanie konstrukcji, mocy, strumienia świetlnego, optyki i sposobu montażu do warunków hali.

  4. Przygotowanie rozmieszczenia lamp

    Zaplanowanie liczby rzędów, odległości między oprawami oraz ich położenia względem suwnic i maszyn.

  5. Obliczenia fotometryczne

    Sprawdzenie natężenia, równomierności i potencjalnych obszarów zacienienia na istotnych płaszczyznach.

  6. Weryfikacja warunków technicznych

    Sprawdzenie możliwości montażu, prowadzenia przewodów, dostępu serwisowego i ewentualnych kolizji z urządzeniami.

  7. Montaż i pomiary końcowe

    Po wykonaniu instalacji należy zweryfikować rzeczywiste warunki oświetleniowe i porównać je z założeniami projektu.

Takie podejście ogranicza ryzyko kosztownych poprawek i pozwala dopasować instalację do rzeczywistych warunków użytkowania hali.

9. Najczęstsze błędy przy oświetlaniu hal z suwnicami

Nieprawidłowo zaprojektowana instalacja może generować koszty, a jednocześnie nie zapewniać odpowiedniego komfortu pracy.

Do najczęściej spotykanych błędów należą:

Błąd Możliwe konsekwencje
Rozmieszczenie lamp wyłącznie według konstrukcji dachu Niedoświetlone stanowiska i ciemne strefy
Pominięcie torów jazdy suwnicy Cienie podczas przemieszczania mostu
Dobór opraw tylko na podstawie mocy Nieprawidłowy rozkład światła
Brak analizy wysokości maszyn Zacienienie powierzchni roboczych
Pominięcie oświetlenia pionowego Gorsza widoczność oznaczeń i elementów
Brak obliczeń fotometrycznych Nieprzewidziane różnice natężenia
Nieuwzględnienie dostępu serwisowego Utrudniona konserwacja instalacji

Szczególnie kosztownym błędem jest montaż opraw bez wcześniejszej analizy rozmieszczenia maszyn i urządzeń transportowych. Po zakończeniu instalacji poprawienie układu może wymagać dodatkowych prac montażowych.

10. Dlaczego warto zlecić projekt oświetlenia hali specjalistom?

Każda hala produkcyjna ma inną konstrukcję, wyposażenie i organizację pracy. Dlatego gotowy schemat rozmieszczenia lamp nie zawsze będzie odpowiedni dla konkretnego obiektu.

Profesjonalne podejście pozwala:

  • dobrać oprawy do wysokości i warunków montażu;

  • uwzględnić przeszkody konstrukcyjne i technologiczne;

  • ograniczyć cienie powodowane przez suwnice i maszyny;

  • zapewnić odpowiednią widoczność na stanowiskach pracy;

  • dopasować liczbę lamp do rzeczywistych potrzeb;

  • ograniczyć ryzyko przewymiarowania instalacji;

  • zaplanować wygodny dostęp do konserwacji i serwisu.

W LEDBERG dobór oświetlenia warto rozpocząć od analizy warunków panujących w obiekcie. Na tej podstawie można określić, czy lepszym rozwiązaniem będą przemysłowe oprawy liniowe, oprawy High Bay, czy połączenie różnych typów lamp.

W przypadku nietypowych hal istotna może być również możliwość dopasowania parametrów opraw do indywidualnych wymagań projektu.

Najważniejsze wnioski

Oświetlenie hali z suwnicami i wysokimi maszynami wymaga uwzględnienia przeszkód, które mogą ograniczać rozchodzenie się światła. Prawidłowy projekt nie powinien opierać się wyłącznie na liczbie lamp, ich mocy czy wysokości montażu.

Najważniejsze zasady to:

  • analizuj położenie suwnic i maszyn przed rozmieszczeniem opraw;

  • uwzględniaj zmienne położenie mostu i transportowanych ładunków;

  • dobieraj oprawy do wysokości hali i charakteru pracy;

  • sprawdzaj oświetlenie poziome oraz pionowe;

  • kontroluj równomierność i ograniczaj olśnienie;

  • wykonuj obliczenia fotometryczne przed montażem.

FAQ – najczęściej zadawane pytania

1. Czy suwnica może powodować niedoświetlenie stanowisk pracy?

Tak. Most suwnicy, jej belki i transportowane ładunki mogą zasłaniać światło, powodując powstawanie cieni. Dlatego projekt powinien uwzględniać różne położenia urządzenia podczas pracy.

2. Czy lampy LED można montować bezpośrednio na suwnicy?

W niektórych przypadkach jest to możliwe, ale wymaga sprawdzenia warunków technicznych, dopuszczalnych obciążeń, sposobu zasilania i odporności opraw na drgania. Montaż musi być zgodny z wymaganiami dotyczącymi urządzenia.

3. Czy oprawy High Bay sprawdzą się w hali z suwnicami?

Tak, mogą być dobrym rozwiązaniem w wysokich halach. Należy jednak przeprowadzić obliczenia, aby sprawdzić, czy światło dociera do wszystkich stanowisk i nie jest nadmiernie zasłaniane przez konstrukcję suwnicy.

4. Czy lampy liniowe LED nadają się do oświetlenia hal produkcyjnych?

Tak. Szczególnie dobrze sprawdzają się w przypadku ciągów technologicznych i stanowisk rozmieszczonych wzdłuż linii produkcyjnych. Ich układ trzeba jednak dopasować do wysokości montażu i przeszkód.

5. Czy wystarczy zwiększyć moc istniejących lamp, aby poprawić oświetlenie hali?

Nie zawsze. Większy strumień świetlny nie rozwiąże problemu, jeśli światło jest zasłaniane przez suwnice lub maszyny. Często skuteczniejsza jest zmiana rozmieszczenia opraw i uzupełnienie oświetlenia w wybranych strefach.

Zaprojektuj oświetlenie hali dopasowane do warunków pracy

Jeśli Twoja hala produkcyjna jest wyposażona w suwnice, wysokie maszyny lub rozbudowane linie technologiczne, nie warto dobierać lamp wyłącznie na podstawie ich mocy. Odpowiednio zaplanowane rozmieszczenie opraw LED może poprawić widoczność, ograniczyć cienie i zwiększyć komfort codziennej pracy.

Skontaktuj się z LEDBERG. Przeanalizujemy potrzeby obiektu i pomożemy dobrać rozwiązanie oświetleniowe dopasowane do wysokości hali, rozmieszczenia suwnic oraz charakteru wykonywanych zadań.

Kontakt +48 790 700 116
🌐 www.ledberg.pl
✉️ info@ledberg.pl

Jak uniknąć cieni i nierównomiernego oświetlenia na hali produkcyjnej?

jak unikać cieni na hali produkcyjnej AXIONOdpowiednie oświetlenie hali produkcyjnej ma bezpośredni wpływ na komfort, dokładność i bezpieczeństwo wykonywanej pracy. Nawet nowoczesne lampy LED nie zagwarantują dobrych warunków, jeżeli zostaną niewłaściwie rozmieszczone lub dobrane bez uwzględnienia układu maszyn, wysokości hali i charakteru poszczególnych stanowisk. Jednym z najczęstszych problemów jest powstawanie cieni oraz nierównomierne oświetlenie powierzchni roboczych.

Jak zaprojektować oświetlenie hali produkcyjnej, aby ograniczyć te zjawiska? Dlaczego sama liczba opraw i ich moc nie wystarczą? W tym artykule wyjaśniamy, na co zwrócić uwagę podczas projektowania nowej instalacji LED oraz modernizacji istniejącego oświetlenia.

Dlaczego cienie i nierównomierne oświetlenie są problemem na hali produkcyjnej?

Cienie powstają wtedy, gdy światło zostaje zasłonięte przez przeszkodę, na przykład maszynę, element konstrukcyjny, regał, urządzenie technologiczne lub samego pracownika. W rezultacie część powierzchni roboczej otrzymuje mniej światła niż pozostałe obszary.

Problem jest szczególnie widoczny na stanowiskach, na których wykonywane są czynności wymagające precyzji. Pracownik może mieć trudności z rozpoznawaniem detali, oceną jakości powierzchni, odczytywaniem oznaczeń czy kontrolowaniem prawidłowego przebiegu procesu produkcyjnego.

Nierównomierne oświetlenie powoduje również duże różnice w jasności pomiędzy poszczególnymi częściami hali. W jednym miejscu warunki mogą być odpowiednie, podczas gdy kilka metrów dalej natężenie światła będzie niewystarczające.

Najczęstsze konsekwencje nieprawidłowego oświetlenia to:

  • ograniczona widoczność szczegółów i elementów obrabianych,

  • większe ryzyko pomyłek podczas wykonywania czynności produkcyjnych,

  • utrudniona kontrola jakości,

  • szybsze zmęczenie wzroku,

  • dyskomfort wynikający z dużych różnic jasności,

  • zwiększone ryzyko potknięć i innych zdarzeń związanych z ograniczoną widocznością.

Dlatego projektując oświetlenie hali produkcyjnej, należy zadbać nie tylko o odpowiednią ilość światła, ale również o jego właściwy rozkład.

1. Prawidłowo rozmieszczaj lampy LED na hali produkcyjnej

Jedną z najczęstszych przyczyn powstawania cieni jest nieprawidłowe rozmieszczenie opraw oświetleniowych. Nawet wydajne lampy LED nie zapewnią równomiernego oświetlenia, jeśli zostaną zamontowane w przypadkowych miejscach.

Rozmieszczenie lamp powinno wynikać z projektu uwzględniającego:

  • wymiary i wysokość hali,

  • rozmieszczenie stanowisk pracy,

  • położenie maszyn i urządzeń,

  • wysokość regałów oraz innych przeszkód,

  • szerokość ciągów komunikacyjnych,

  • rodzaj wykonywanych czynności,

  • parametry świetlne zastosowanych opraw.

W wielu halach sprawdzają się liniowe układy oświetlenia, w których oprawy montowane są w równoległych rzędach. Takie rozwiązanie pozwala uporządkować instalację i dostosować rozmieszczenie źródeł światła do układu stanowisk.

Nie oznacza to jednak, że identyczny rozstaw lamp będzie odpowiedni w każdym obiekcie. Odległości pomiędzy oprawami należy określić na podstawie ich charakterystyki świetlnej, wysokości montażu oraz wymaganej równomierności.

Ważne: lampy nie powinny być rozmieszczane wyłącznie według dostępnych punktów instalacji elektrycznej. Ich lokalizacja musi wynikać przede wszystkim z potrzeb oświetleniowych hali.

2. Dobierz odpowiedni typ opraw LED

Wybór lamp ma ogromne znaczenie dla uzyskania równomiernego oświetlenia. Należy zwrócić uwagę nie tylko na moc i strumień świetlny, ale również na sposób rozsyłu światła.

Do oświetlenia hal produkcyjnych wykorzystuje się między innymi:

  • liniowe oprawy LED – umożliwiają tworzenie uporządkowanych ciągów świetlnych i sprawdzają się przy oświetlaniu stanowisk oraz powierzchni roboczych;

  • oprawy High Bay – przeznaczone przede wszystkim do wysokich pomieszczeń, w których istotny jest odpowiedni rozsył światła na dużej powierzchni;

  • oprawy o specjalistycznej optyce – pozwalają dopasować rozkład światła do konkretnych warunków i geometrii obiektu;

  • oprawy do oświetlenia miejscowego – stosowane jako uzupełnienie oświetlenia ogólnego na stanowiskach wymagających większej precyzji.

Nie istnieje jeden rodzaj lampy, który będzie najlepszy dla każdej hali. Wybór powinien uwzględniać wysokość montażu, szerokość przestrzeni, charakter produkcji oraz oczekiwane parametry oświetlenia.

Dlaczego optyka oprawy jest tak ważna?

Optyka odpowiada za sposób rozprowadzania światła w przestrzeni. Jeżeli zostanie źle dobrana, mogą powstawać zarówno niedoświetlone obszary, jak i miejsca o nadmiernej jasności.

Przykładowo w wysokiej hali zastosowanie opraw o zbyt wąskim kącie rozsyłu może prowadzić do powstawania wyraźnych, oddzielonych od siebie obszarów oświetlenia. Z kolei nieodpowiednio dobrany szeroki rozsył może powodować niepotrzebne straty światła poza obszarem roboczym.

Dlatego przy projektowaniu należy analizować rzeczywistą charakterystykę fotometryczną lampy, a nie kierować się wyłącznie informacją o liczbie lumenów.

3. Uwzględnij rozmieszczenie maszyn i wyposażenia

Hala produkcyjna rzadko jest pustą, otwartą przestrzenią. Znajdują się w niej maszyny, linie technologiczne, regały, konstrukcje stalowe i stanowiska robocze. Wszystkie te elementy mogą ograniczać dostęp światła.

Szczególnie problematyczne są wysokie urządzenia, które zasłaniają oprawy zamontowane nad nimi. W takich sytuacjach powierzchnie robocze mogą pozostawać w cieniu, nawet jeżeli całe pomieszczenie wydaje się dobrze oświetlone.

Przed zaprojektowaniem instalacji warto przeanalizować układ hali i określić, w których miejscach mogą powstawać przesłonięcia.

Przykład:

Na hali znajduje się linia produkcyjna z wysokimi urządzeniami ustawionymi w kilku rzędach. Lampy zamontowane wyłącznie w centralnej części pomieszczenia zapewniają odpowiednią ilość światła na głównym ciągu komunikacyjnym, ale nie doświetlają dokładnie obszarów roboczych przy maszynach.

W takiej sytuacji rozwiązaniem może być zmiana rozmieszczenia opraw, zastosowanie odpowiedniej optyki lub uzupełnienie oświetlenia ogólnego o oświetlenie miejscowe.

4. Zadbaj o odpowiednią równomierność oświetlenia

Równomierność oświetlenia określa, jak równomiernie światło rozkłada się na analizowanej powierzchni. Jest to jeden z kluczowych parametrów podczas projektowania oświetlenia przemysłowego.

Nie wystarczy uzyskać wysokiego natężenia oświetlenia bezpośrednio pod lampą. Równie ważne jest zapewnienie odpowiednich warunków pomiędzy oprawami oraz na całej powierzchni stanowiska.

W praktyce należy zwrócić uwagę na:

  • natężenie oświetlenia w różnych punktach powierzchni roboczej,

  • różnice pomiędzy najjaśniejszymi i najciemniejszymi obszarami,

  • rozmieszczenie opraw względem siebie,

  • wysokość zawieszenia lamp,

  • właściwości odbiciowe ścian, sufitu i wyposażenia,

  • możliwość występowania cieni i przesłonięć.

W projektowaniu oświetlenia istotne jest również uwzględnienie wymagań odpowiednich dla rodzaju wykonywanej pracy. Wartości i kryteria należy dobierać zgodnie z właściwymi wymaganiami normatywnymi, w tym PN-EN 12464-1 dotyczącą oświetlenia miejsc pracy we wnętrzach.

Równomierność powinna być oceniana dla konkretnego obszaru zadania wzrokowego, a nie wyłącznie dla całej powierzchni hali.

5. Ogranicz cienie dzięki odpowiedniemu kierunkowi padania światła

Samo zwiększenie liczby lamp nie zawsze rozwiązuje problem cieni. Istotne jest również to, z jakiego kierunku światło dociera do powierzchni roboczej.

Jeśli wszystkie oprawy znajdują się po jednej stronie stanowiska, pracownik może własnym ciałem zasłaniać światło. Podobny efekt występuje, gdy urządzenie produkcyjne blokuje promienie docierające z góry.

W celu ograniczenia cieni można zastosować kilka rozwiązań:

Odpowiednie rozmieszczenie opraw

Lampy powinny być ustawione w taki sposób, aby światło docierało do najważniejszych obszarów roboczych, również z uwzględnieniem pozycji pracownika.

Uzupełnienie oświetlenia ogólnego

Na stanowiskach wymagających precyzji warto rozważyć dodatkowe oprawy miejscowe, które doświetlą obszary zasłonięte przez wyposażenie lub pracownika.

Wykorzystanie kilku kierunków oświetlenia

W niektórych zastosowaniach korzystne może być zapewnienie światła z więcej niż jednego kierunku. Pozwala to ograniczyć głębokie cienie, które utrudniają ocenę detali.

Dopasowanie oświetlenia do procesu produkcyjnego

Jeżeli stanowisko zostanie przeniesione lub zmieni się ustawienie maszyny, dotychczasowy układ oświetlenia może przestać spełniać swoje zadanie. Dlatego projekt powinien uwzględniać rzeczywisty sposób użytkowania przestrzeni.

6. Unikaj olśnienia i nadmiernych kontrastów

Podczas projektowania oświetlenia hali produkcyjnej nie można koncentrować się wyłącznie na eliminowaniu ciemnych obszarów. Zbyt intensywne światło również może powodować problemy.

Olśnienie występuje wtedy, gdy nadmierna jasność źródła światła lub niekorzystny kontrast utrudniają widzenie i powodują dyskomfort.

Może pojawić się na przykład wtedy, gdy:

  • oprawy znajdują się bezpośrednio w polu widzenia pracownika,

  • zastosowano lampy o nieodpowiednim rozsyle światła,

  • powierzchnie maszyn odbijają światło w kierunku oczu,

  • występują duże różnice jasności pomiędzy stanowiskiem a otoczeniem.

Aby ograniczyć olśnienie, należy odpowiednio dobrać konstrukcję oprawy, jej optykę, sposób montażu i rozmieszczenie. Znaczenie ma także właściwe dopasowanie parametrów oświetlenia do rodzaju wykonywanych zadań.

Warto pamiętać, że zwiększanie mocy lamp w celu poprawy widoczności nie zawsze przynosi oczekiwany efekt. Czasami prowadzi jedynie do powstania nadmiernie jasnych obszarów i pogorszenia komfortu pracy.

7. Dopasuj oświetlenie do poszczególnych stanowisk pracy

Jednym z błędów popełnianych podczas projektowania oświetlenia hali jest traktowanie całej przestrzeni jako jednego obszaru o identycznych wymaganiach.

Tymczasem różne stanowiska mogą wymagać zupełnie innych warunków.

Obszar hali Najważniejsze potrzeby oświetleniowe
Linie produkcyjne Równomierne światło na całej długości procesu
Stanowiska montażowe Dobra widoczność elementów i ograniczenie cieni
Kontrola jakości Wysoka jakość światła i możliwość rozpoznawania szczegółów
Obróbka mechaniczna Ograniczenie cieni powodowanych przez maszyny
Pakowanie produktów Równomierne oświetlenie powierzchni roboczej
Ciągi komunikacyjne Dobra widoczność przeszkód i bezpieczne przemieszczanie się

W przypadku stanowisk precyzyjnych często warto zastosować oświetlenie uzupełniające. Dzięki temu nie ma potrzeby zwiększania natężenia światła w całej hali tylko po to, aby poprawić warunki w jednym miejscu.

Takie podejście pozwala lepiej dopasować instalację do rzeczywistych potrzeb zakładu.

8. Wykonaj pomiary oświetlenia po montażu lamp

Nawet dobrze przygotowany projekt wymaga weryfikacji po zakończeniu instalacji. Rzeczywiste warunki mogą różnić się od założeń, między innymi ze względu na konstrukcję hali, rozmieszczenie wyposażenia lub zmiany w procesie produkcyjnym.

Dlatego po zamontowaniu lamp warto przeprowadzić pomiary natężenia oświetlenia.

Pomiary powinny obejmować odpowiednie płaszczyzny i punkty pomiarowe, zgodnie z charakterem analizowanego obszaru. Nie należy ograniczać się do sprawdzenia jednego miejsca bezpośrednio pod oprawą.

Warto zweryfikować:

  1. Czy natężenie oświetlenia odpowiada wymaganiom dla danego stanowiska?

  2. Czy światło rozkłada się równomiernie?

  3. Czy pomiędzy oprawami nie powstają zbyt ciemne obszary?

  4. Czy maszyny i wyposażenie nie powodują nadmiernych cieni?

  5. Czy pracownicy nie są narażeni na olśnienie?

  6. Czy oświetlenie zapewnia odpowiednie warunki podczas rzeczywistej pracy?

Wyniki pomiarów mogą wskazać, czy konieczna jest zmiana rozmieszczenia opraw, zastosowanie dodatkowych lamp lub korekta ustawień systemu sterowania.

Jakie lampy LED wybrać, aby uzyskać równomierne oświetlenie hali?

Dobór odpowiednich opraw powinien wynikać z analizy parametrów technicznych oraz warunków panujących w obiekcie.

W przypadku oświetlenia przemysłowego szczególnie ważne są:

  • Strumień świetlny – określa ilość światła emitowanego przez oprawę.

  • Skuteczność świetlna – pozwala ocenić efektywność wykorzystania energii elektrycznej.

  • Rozsył światła – wpływa na sposób oświetlania powierzchni roboczych.

  • Wysokość montażu – ma znaczenie dla rozkładu światła i natężenia na stanowiskach.

  • Współczynnik oddawania barw CRI – istotny szczególnie przy kontroli jakości i rozpoznawaniu kolorów.

  • Temperatura barwowa – wpływa na charakter światła i odbiór przestrzeni.

  • Ograniczenie olśnienia – pomaga zapewnić komfort widzenia.

Warto również zwrócić uwagę na konstrukcję opraw, trwałość zastosowanych komponentów oraz możliwość dopasowania ich parametrów do konkretnego projektu.

AXION i OPTIS – liniowe oświetlenie LED do zastosowań przemysłowych

W halach, w których potrzebne jest uporządkowane oświetlenie stanowisk i ciągów produkcyjnych, warto rozważyć zastosowanie liniowych opraw LED.

Rozwiązania takie jak LEDBERG AXION i OPTIS mogą być analizowane jako element projektu oświetlenia przemysłowego. Wybór konkretnego modelu powinien jednak wynikać z wymaganych parametrów świetlnych, warunków montażu oraz charakterystyki danego pomieszczenia.

AXION można uwzględnić przy projektowaniu oświetlenia powierzchni produkcyjnych, stanowisk roboczych i przestrzeni wymagających odpowiednio zaplanowanego układu opraw.

OPTIS, wyposażony w mleczny klosz, może być rozważany w zastosowaniach, w których istotne jest uzyskanie odpowiedniego charakteru światła i dopasowanie oprawy do architektury wnętrza.

Należy pamiętać, że sama nazwa produktu nie przesądza o uzyskaniu równomiernego oświetlenia. Ostateczny rezultat zależy od parametrów opraw, ich rozmieszczenia i całego projektu.

Najczęstsze błędy podczas projektowania oświetlenia hali produkcyjnej

Nieprawidłowości w instalacji oświetleniowej często wynikają z pominięcia etapu analizy i projektowania. Do najczęściej spotykanych błędów należą:

  1. Dobór lamp wyłącznie na podstawie mocy. Moc elektryczna nie określa, ile światła dotrze do powierzchni roboczej.

  2. Identyczny rozstaw opraw w całej hali. Różne strefy mogą mieć odmienne wymagania i przeszkody ograniczające dostęp światła.

  3. Pomijanie wyposażenia hali. Maszyny, regały i konstrukcje mogą powodować cienie.

  4. Brak analizy rozsyłu światła. Niewłaściwa optyka może prowadzić do nierównomiernego oświetlenia.

  5. Zbyt duża koncentracja światła w jednym miejscu. Wysokie natężenie pod lampą nie gwarantuje dobrych warunków pomiędzy oprawami.

  6. Brak oświetlenia uzupełniającego. Niektóre stanowiska wymagają dodatkowego doświetlenia.

  7. Pominięcie pomiarów po modernizacji. Bez weryfikacji trudno ocenić, czy instalacja spełnia założenia projektu.

Uniknięcie tych błędów pozwala lepiej wykorzystać możliwości technologii LED i ograniczyć ryzyko konieczności kosztownych poprawek.

Jak zaplanować modernizację oświetlenia, aby wyeliminować cienie?

Jeżeli w istniejącej hali występują niedoświetlone miejsca, nie zawsze konieczna jest wymiana całej instalacji. W wielu przypadkach wystarczy odpowiednio przeanalizować obecny układ i wprowadzić zmiany w rozmieszczeniu lub doborze opraw.

Proces modernizacji warto podzielić na kilka etapów:

Krok 1. Analiza istniejącego oświetlenia

Należy sprawdzić rozmieszczenie lamp, ich parametry, wysokość montażu i stan techniczny.

Krok 2. Rozpoznanie problematycznych obszarów

Trzeba określić, gdzie występują cienie, zbyt duże różnice jasności lub niewystarczające natężenie oświetlenia.

Krok 3. Analiza stanowisk pracy

Warto uwzględnić rozmieszczenie maszyn, sposób wykonywania zadań i pozycję pracowników.

Krok 4. Dobór nowych opraw

Na podstawie zebranych informacji można określić wymagane parametry lamp i sposób ich rozmieszczenia.

Krok 5. Przygotowanie projektu

Projekt powinien uwzględniać rozkład światła, równomierność, ograniczenie olśnienia oraz wymagania dla poszczególnych stref.

Krok 6. Montaż i weryfikacja

Po wykonaniu modernizacji należy sprawdzić rzeczywiste warunki oświetleniowe i w razie potrzeby wprowadzić korekty.

Takie podejście pozwala uniknąć sytuacji, w której nowe lampy zostają zamontowane w miejscach starych opraw bez sprawdzenia, czy dotychczasowy układ nadal odpowiada potrzebom produkcji.

Dlaczego warto zlecić projekt oświetlenia hali specjalistom?

Profesjonalne zaprojektowanie oświetlenia przemysłowego wymaga połączenia wiedzy technicznej, znajomości parametrów opraw oraz zrozumienia procesów zachodzących w zakładzie.

Każda hala ma inną konstrukcję, wysokość, wyposażenie i organizację pracy. Dlatego gotowe rozwiązania nie zawsze zapewniają oczekiwany rezultat.

Indywidualna analiza pozwala:

  • dopasować liczbę i rozmieszczenie opraw do geometrii obiektu,

  • ograniczyć powstawanie cieni,

  • poprawić równomierność oświetlenia,

  • dobrać odpowiedni typ lamp i optykę,

  • uwzględnić wymagania poszczególnych stanowisk,

  • zaplanować modernizację z uwzględnieniem istniejącej infrastruktury,

  • uniknąć niepotrzebnych wydatków na źle dobrane oprawy.

LEDBERG oferuje rozwiązania oświetleniowe dla zastosowań przemysłowych, w tym liniowe oprawy LED AXION i OPTIS. Dobór odpowiedniego rozwiązania powinien być poprzedzony analizą warunków panujących w obiekcie oraz oczekiwań inwestora.

Najważniejsze wnioski – jak uniknąć cieni na hali produkcyjnej?

Skuteczne ograniczenie cieni i nierównomiernego oświetlenia wymaga czegoś więcej niż zastosowania mocniejszych lamp. Kluczowe znaczenie ma prawidłowe rozmieszczenie opraw, odpowiedni rozsył światła oraz uwzględnienie wyposażenia i sposobu użytkowania hali.

Podczas projektowania warto pamiętać o kilku zasadach:jak unikać cieni na hali produkcyjnej

  • nie dobieraj lamp wyłącznie na podstawie ich mocy;

  • analizuj rzeczywisty układ maszyn i stanowisk;

  • dopasuj optykę opraw do wysokości i geometrii pomieszczenia;

  • zadbaj o równomierne oświetlenie powierzchni roboczych;

  • ograniczaj cienie i olśnienie;

  • stosuj oświetlenie miejscowe tam, gdzie jest potrzebne;

  • weryfikuj efekt za pomocą pomiarów.

Dobrze zaprojektowana instalacja LED poprawia warunki wykonywania zadań, ułatwia kontrolę procesów produkcyjnych i pomaga stworzyć bezpieczniejsze środowisko pracy.

Potrzebujesz równomiernego oświetlenia hali produkcyjnej?

Jeżeli w Twoim zakładzie występują cienie, niedoświetlone stanowiska lub duże różnice jasności, warto przeanalizować obecny układ oświetlenia. Wymiana lamp bez wcześniejszej oceny instalacji może nie rozwiązać problemu.

LEDBERG pomaga dobrać rozwiązania LED dopasowane do warunków technicznych obiektu i charakteru wykonywanej pracy. Oprawy AXION i OPTIS mogą stanowić element nowego projektu lub modernizacji istniejącego oświetlenia.

Skontaktuj się z LEDBERG. Przedstaw nam specyfikę hali, jej wymiary, wysokość oraz rozmieszczenie stanowisk. Pomożemy określić, jakie rozwiązanie warto zastosować, aby poprawić równomierność oświetlenia i ograniczyć powstawanie cieni.

Kontakt +48 790 700 116
🌐 www.ledberg.pl
✉️ info@ledberg.pl

Oświetlenie hali produkcyjnej a bezpieczeństwo pracowników – jakie błędy najczęściej popełniają inwestorzy?

Oświetlenie hali produkcyjnej ma bezpośredni wpływ nie tylko na komfort wykonywania obowiązków, lecz także nabezpieczeństwo pracowników bezpieczeństwo pracowników, jakość produkcji i sprawność realizowanych procesów. Źle dobrane lampy, nierównomierne światło, olśnienie czy zacienione stanowiska mogą utrudniać dostrzeganie zagrożeń, zwiększać ryzyko pomyłek i powodować szybsze zmęczenie wzroku.

Mimo to oświetlenie przemysłowe bywa traktowane jako jeden z ostatnich etapów wyposażania obiektu. Inwestorzy często koncentrują się na liczbie opraw, ich mocy i cenie zakupu, pomijając rzeczywiste warunki pracy oraz wymagania poszczególnych stref hali. W rezultacie nawet nowa instalacja LED nie zawsze zapewnia odpowiednią widoczność.

Jakie błędy najczęściej pojawiają się podczas projektowania i modernizacji oświetlenia hali produkcyjnej? Na co zwrócić uwagę, aby stworzyć bezpieczne, funkcjonalne i energooszczędne środowisko pracy? Wyjaśniamy, jak uniknąć kosztownych pomyłek i właściwie dobrać oprawy LED do potrzeb zakładu.

Dlaczego oświetlenie hali produkcyjnej wpływa na bezpieczeństwo pracowników?

Dobre oświetlenie pozwala pracownikom prawidłowo rozpoznawać przedmioty, oceniać odległości, kontrolować wykonywane czynności i dostrzegać potencjalne zagrożenia. Ma to szczególne znaczenie w zakładach, w których jednocześnie odbywa się obsługa maszyn, transport materiałów, montaż, kontrola jakości oraz przemieszczanie się pracowników.

Niewłaściwe warunki świetlne mogą powodować między innymi:

  • trudności w zauważaniu przeszkód i elementów znajdujących się na posadzce;

  • problemy z odczytywaniem oznaczeń, instrukcji i parametrów maszyn;

  • niedostateczną widoczność narzędzi oraz niewielkich elementów;

  • powstawanie cieni utrudniających wykonywanie precyzyjnych czynności;

  • olśnienie bezpośrednie lub odbiciowe;

  • szybsze zmęczenie wzroku i spadek koncentracji;

  • zwiększone ryzyko błędów podczas obsługi urządzeń.

Warto pamiętać, że samo zastosowanie mocnych lamp nie gwarantuje bezpieczeństwa. Liczy się przede wszystkim odpowiednie natężenie oświetlenia na powierzchni roboczej, równomierność rozkładu światła, ograniczenie olśnienia oraz dopasowanie opraw do charakteru wykonywanych zadań.

7 najczęstszych błędów przy projektowaniu oświetlenia hali produkcyjnej

1. Dobór lamp wyłącznie na podstawie ceny i mocy

Jednym z najczęstszych błędów jest wybieranie opraw przede wszystkim ze względu na cenę zakupu lub moc wyrażoną w watach. Takie podejście nie pozwala ocenić, czy dana lampa rzeczywiście zapewni odpowiednie warunki oświetleniowe.

Moc elektryczna informuje o poborze energii, ale nie określa ilości światła docierającego do stanowiska pracy. Znacznie ważniejsze są między innymi:

  • strumień świetlny oprawy wyrażony w lumenach;

  • skuteczność świetlna, czyli ilość lumenów uzyskiwanych z jednego wata;

  • rozsył światłości i charakterystyka optyczna;

  • wysokość montażu;

  • rozmieszczenie opraw;

  • natężenie oświetlenia na płaszczyźnie roboczej.

Dwie lampy o identycznej mocy mogą zapewniać zupełnie inne rezultaty. Różnice wynikają między innymi z zastosowanych źródeł LED, optyki oraz konstrukcji oprawy.

Jak uniknąć tego błędu?

Dobór oświetlenia należy rozpocząć od analizy pomieszczenia i wykonywanych w nim czynności. Dopiero na tej podstawie można określić parametry lamp oraz ich liczbę.

2. Jednakowe oświetlenie całej hali niezależnie od rodzaju pracy

W wielu zakładach produkcyjnych poszczególne strefy mają zupełnie inne wymagania. Innego światła potrzebuje obszar transportowy, innego stanowisko montażowe, a jeszcze innego miejsce kontroli jakości.

Zastosowanie jednakowego rozwiązania w całym obiekcie może prowadzić do sytuacji, w której część pomieszczeń jest niepotrzebnie mocno oświetlona, a inne pozostają niedoświetlone.

Przykładowo:

Strefa hali Najważniejszy aspekt oświetlenia
Ciągi komunikacyjne Dobra widoczność przeszkód i kierunku przemieszczania się
Stanowiska montażowe Odpowiednie światło na powierzchni roboczej
Kontrola jakości Widoczność detali i możliwość rozpoznawania różnic
Obróbka mechaniczna Ograniczenie cieni i dobra widoczność obszaru pracy maszyny
Magazynowanie Czytelność oznaczeń, regałów i transportowanych towarów

Dlatego projekt oświetlenia powinien uwzględniać podział hali na strefy funkcjonalne. W niektórych miejscach wystarczą oprawy oświetlenia ogólnego, natomiast wymagające stanowiska mogą potrzebować dodatkowego oświetlenia zadaniowego.

3. Nieuwzględnienie olśnienia i odbić światła

Olśnienie jest jednym z istotnych problemów występujących w obiektach przemysłowych. Może powodować chwilowe pogorszenie widzenia, dyskomfort i utrudniać koncentrację.

Problem pojawia się szczególnie wtedy, gdy oprawy są niewłaściwie rozmieszczone lub ich konstrukcja nie odpowiada warunkom panującym w hali.

Warto zwrócić uwagę na:

  • położenie lamp względem stanowisk pracy;

  • kierunek patrzenia pracowników;

  • wysokość montażu opraw;

  • rodzaj zastosowanego klosza lub przesłony;

  • możliwość powstawania odbić na metalowych elementach, szkle i błyszczących powierzchniach;

  • rozmieszczenie monitorów i paneli sterowania.

Szczególnie niekorzystne może być bezpośrednie świecenie w kierunku pola widzenia operatora maszyny. Podobny problem występuje wtedy, gdy światło odbija się od obrabianych elementów i utrudnia ocenę ich powierzchni.

Rozwiązanie: należy dobrać odpowiedni rozsył światła, wysokość montażu i rozmieszczenie opraw. W zależności od charakteru stanowiska warto rozważyć zastosowanie przesłon ograniczających olśnienie lub dodatkowego oświetlenia miejscowego.

4. Ignorowanie cieni na stanowiskach pracy

Nawet jeśli średnie natężenie oświetlenia w hali jest odpowiednie, pracownik może mieć problem z widocznością szczegółów. Dzieje się tak między innymi wtedy, gdy maszyny, konstrukcje, regały lub sylwetka operatora zasłaniają światło.

Cienie są szczególnie uciążliwe podczas:

  • montażu niewielkich podzespołów;

  • wykonywania prac ręcznych;

  • kontroli jakości;

  • obsługi maszyn;

  • prac wymagających precyzyjnego ustawiania elementów.

W takich sytuacjach znaczenie ma nie tylko moc lamp, ale także kierunek padania światła i ich wzajemne rozmieszczenie.

Dobrym rozwiązaniem może być zastosowanie kilku odpowiednio rozmieszczonych opraw zamiast pojedynczego, bardzo mocnego źródła światła. W wybranych strefach warto również zaplanować oświetlenie miejscowe.

5. Brak pomiarów natężenia oświetlenia

Kolejnym błędem jest ocenianie jakości oświetlenia wyłącznie na podstawie wrażeń wizualnych. Hala może wydawać się jasna, a mimo to poszczególne stanowiska nie będą miały odpowiednich warunków do pracy.

Natężenie oświetlenia mierzy się w luksach (lx). Jeden luks odpowiada strumieniowi świetlnemu jednego lumena przypadającemu na powierzchnię jednego metra kwadratowego.

Pomiar powinien obejmować rzeczywiste płaszczyzny wykonywania zadań. W zależności od charakteru pracy może to być blat montażowy, powierzchnia maszyny, stół kontrolny lub poziom posadzki.

Podczas oceny instalacji należy sprawdzić:

  • natężenie oświetlenia w wymaganych punktach;

  • równomierność rozkładu światła;

  • występowanie nadmiernych kontrastów;

  • miejsca niedoświetlone;

  • warunki widzenia w rzeczywistym położeniu pracownika.

Warto również pamiętać, że pomiary wykonane po montażu nowych lamp pozwalają zweryfikować, czy instalacja spełnia założenia projektu.

6. Nieuwzględnienie wysokości hali i warunków montażowych

Wysokość pomieszczenia ma istotny wpływ na dobór opraw przemysłowych. Lampa zamontowana na wysokości 4 metrów będzie oświetlać powierzchnię inaczej niż oprawa zawieszona 10 metrów nad posadzką.

Wraz ze wzrostem wysokości montażu zmieniają się warunki rozsyłu światła. Nieodpowiednio dobrana optyka może powodować duże straty użytecznego światła, nierównomierność i niedoświetlenie stanowisk.

Przy projektowaniu trzeba uwzględnić:

  • wysokość konstrukcji hali;

  • rozstaw elementów nośnych;

  • położenie maszyn i regałów;

  • szerokość ciągów komunikacyjnych;

  • odległości między oprawami;

  • możliwość serwisowania instalacji;

  • obecność instalacji wentylacyjnych i innych elementów pod dachem.

W wysokich halach i magazynach dobrym rozwiązaniem mogą być przemysłowe oprawy typu High Bay, natomiast w obiektach o innym układzie przestrzennym sprawdzają się odpowiednio dobrane oprawy liniowe LED.

7. Pominięcie kosztów eksploatacji i przyszłej modernizacji

Najtańsza instalacja nie zawsze oznacza najniższy koszt użytkowania. Inwestorzy często porównują wyłącznie cenę zakupu opraw, nie analizując zużycia energii, trwałości, kosztów serwisowania i możliwości sterowania oświetleniem.

Tymczasem hala produkcyjna może pracować przez wiele godzin dziennie, a instalacja oświetleniowa pozostaje włączona przez znaczną część czasu.

Przy wyborze rozwiązania warto przeanalizować:

  • pobór mocy całej instalacji;

  • skuteczność świetlną opraw;

  • przewidywany czas pracy;

  • trwałość zastosowanych komponentów;

  • dostępność części zamiennych;

  • koszty konserwacji i ewentualnej wymiany;

  • możliwość zastosowania systemu sterowania.

Właściwie zaprojektowane oświetlenie LED może ograniczyć zużycie energii, a dodatkowo ułatwić zarządzanie światłem w poszczególnych strefach.

Jakie wymagania powinno spełniać bezpieczne oświetlenie hali produkcyjnej?

Projektując oświetlenie przemysłowe, należy uwzględnić wymagania dotyczące konkretnego rodzaju pracy. Istotnym punktem odniesienia jest norma PN-EN 12464-1 dotycząca oświetlenia miejsc pracy we wnętrzach.

Nie należy jednak zakładać, że wszystkie pomieszczenia produkcyjne wymagają identycznego natężenia światła. Wartości zależą od rodzaju wykonywanej czynności, stopnia trudności zadania oraz warunków obserwacji.

Najważniejsze parametry, które należy przeanalizować, to:

Natężenie oświetlenia (lx)

Określa ilość światła docierającego do danej powierzchni. Powinno być dopasowane do rodzaju wykonywanej pracy, a nie wyłącznie do wielkości pomieszczenia.

Równomierność oświetlenia

Odpowiada za ograniczenie różnic między jaśniejszymi i ciemniejszymi obszarami. Zbyt duże kontrasty mogą utrudniać pracownikom dostosowanie wzroku do zmieniających się warunków.

Ograniczenie olśnienia

Odpowiedni dobór opraw i ich rozmieszczenia pomaga ograniczyć niepożądane oddziaływanie światła na wzrok.

Wskaźnik oddawania barw (CRI/Ra)

Określa, jak wiernie światło pozwala rozpoznawać kolory. Ma to znaczenie między innymi podczas kontroli jakości, sortowania i identyfikacji oznaczeń.

Barwa światła (K)

Temperaturę barwową należy dobrać do charakteru pracy i warunków panujących w obiekcie. W halach produkcyjnych często stosuje się światło neutralne, ale ostateczny wybór powinien wynikać z projektu.

Migotanie światła

Należy zwrócić uwagę na jakość zasilaczy i parametry pracy opraw. Niepożądane migotanie może powodować dyskomfort, a w określonych warunkach przemysłowych także utrudniać obserwację ruchomych elementów maszyn.

Jak dobrać lampy LED do hali produkcyjnej, aby ograniczyć ryzyko błędów?

Dobór opraw powinien wynikać z parametrów technicznych obiektu i potrzeb użytkowników. Nie istnieje jedna lampa, która będzie optymalna dla każdej hali.

W praktyce warto rozważyć dwa podstawowe rodzaje rozwiązań: oprawy liniowe LED oraz przemysłowe lampy typu High Bay.

Oprawy liniowe LED – kiedy warto je zastosować?

Oprawy liniowe sprawdzają się w halach, w których ważne jest równomierne oświetlenie ciągów produkcyjnych, stanowisk roboczych i przestrzeni komunikacyjnych.

Ich zalety to między innymi:

  • możliwość tworzenia regularnych linii świetlnych;

  • dopasowanie długości opraw do układu pomieszczenia;

  • możliwość planowania oświetlenia wzdłuż linii produkcyjnych;

  • estetyczna i uporządkowana instalacja;

  • możliwość dopasowania parametrów do różnych stref pracy.

W ofercie LEDBERG warto zwrócić uwagę na lampy liniowe AXION. Mogą być rozważane przy projektowaniu oświetlenia stanowisk produkcyjnych, montażowych i innych przestrzeni roboczych. Ostateczny dobór powinien uwzględniać wysokość montażu, rozsył światła oraz wymagane parametry instalacji.

Oprawy High Bay – rozwiązanie do wysokich hal

W wysokich obiektach przemysłowych i magazynowych często stosuje się oprawy typu High Bay. Są przeznaczone do montażu na znacznej wysokości i pozwalają projektować oświetlenie dużych powierzchni.

W przypadku takich obiektów warto zwrócić uwagę na lampy QUANTUM LEDBERG.

Przy ich doborze należy przeanalizować wysokość montażu, charakterystykę optyczną, rozmieszczenie regałów, maszyn oraz ciągów komunikacyjnych. Dzięki temu można zaplanować światło w taki sposób, aby trafiało tam, gdzie jest rzeczywiście potrzebne.

AXION czy QUANTUM – co wybrać?

Kryterium AXION QUANTUM
Typ oprawy Liniowa Przemysłowa
Typowe zastosowanie Stanowiska i ciągi produkcyjne Wysokie hale i magazyny
Planowanie instalacji Linie świetlne dopasowane do układu hali Rozmieszczenie punktów świetlnych na dużej powierzchni
Najważniejsze kryterium Geometria stanowisk i równomierność Wysokość montażu i rozsył światła

Nie należy wybierać oprawy wyłącznie na podstawie jej rodzaju. W wielu zakładach najlepsze rezultaty przynosi połączenie różnych typów oświetlenia, dopasowanych do konkretnych stref.

Czy wymiana oświetlenia na LED może poprawić bezpieczeństwo w zakładzie?

Tak, pod warunkiem że modernizacja zostanie przeprowadzona na podstawie analizy rzeczywistych potrzeb. Sama wymiana starych źródeł światła na nowe oprawy LED nie gwarantuje poprawy warunków pracy.

Jeżeli dotychczasowe rozmieszczenie lamp powodowało powstawanie cieni, olśnienia lub niedoświetlenie stanowisk, powielenie tego samego układu może nie rozwiązać problemu.

Modernizacja powinna obejmować:

  1. ocenę stanu istniejącej instalacji;

  2. analizę wykonywanych czynności i podziału hali na strefy;

  3. pomiary natężenia oświetlenia;

  4. określenie wymaganych parametrów nowych opraw;

  5. przygotowanie projektu rozmieszczenia lamp;

  6. dobór odpowiednich produktów LED;

  7. weryfikację efektów po wykonaniu instalacji.

Warto także rozważyć zastosowanie sterowania oświetleniem, na przykład systemu DALI lub czujników obecności. W wybranych obszarach pozwala to dostosowywać pracę instalacji do rzeczywistego wykorzystania przestrzeni.

Jak wygląda prawidłowy projekt oświetlenia hali produkcyjnej?

Dobrze przygotowany projekt nie zaczyna się od określenia liczby potrzebnych lamp. Najpierw trzeba poznać warunki panujące w obiekcie i sposób jego użytkowania.

Krok 1. Analiza hali

Należy określić wymiary pomieszczenia, wysokość montażu, konstrukcję dachu, rozmieszczenie maszyn, regałów oraz stanowisk pracy.

Krok 2. Określenie wymagań poszczególnych stref

Każde stanowisko powinno być ocenione pod kątem rodzaju wykonywanych czynności i potrzeb wzrokowych pracowników.

Krok 3. Dobór parametrów opraw

Na tym etapie analizuje się strumień świetlny, skuteczność, optykę, barwę światła, oddawanie barw oraz sposób ograniczania olśnienia.

Krok 4. Rozmieszczenie lamp

Projekt powinien uwzględniać geometrię hali i rozmieszczenie wyposażenia. Ważne jest ograniczenie cieni oraz zapewnienie odpowiedniego rozkładu światła.

Krok 5. Obliczenia i weryfikacja

Należy sprawdzić przewidywane parametry oświetlenia, a po wykonaniu instalacji zweryfikować je pomiarami.

Krok 6. Dobór rozwiązania i realizacja

Na podstawie projektu można dobrać konkretne oprawy, zaplanować montaż i przygotować instalację do późniejszej eksploatacji.

Jakie błędy warto sprawdzić w istniejącej hali?

bezpieczeństwo pracowników lampa OPTISJeżeli w zakładzie występują problemy z widocznością, nie zawsze oznacza to konieczność wymiany całego oświetlenia. Warto najpierw przeprowadzić ocenę istniejącej instalacji.

Zwróć uwagę, czy:

  • niektóre stanowiska są wyraźnie ciemniejsze od pozostałych;

  • pracownicy zasłaniają sobie światło podczas wykonywania czynności;

  • oprawy powodują odbicia na powierzchniach roboczych;

  • światło nie dociera do obszarów obsługi maszyn;

  • oznaczenia i etykiety są trudne do odczytania;

  • część lamp świeci słabiej niż pozostałe;

  • instalacja pracuje niepotrzebnie z pełną mocą w niewykorzystywanych strefach.

Takie obserwacje pomagają określić, gdzie należy wprowadzić zmiany i jakie rozwiązania przyniosą największą poprawę.

Najczęstsze pytania o bezpieczeństwo i oświetlenie hali produkcyjnej

Czy złe oświetlenie hali może zwiększać ryzyko wypadków?

Tak. Niedostateczna widoczność, cienie, olśnienie i zbyt duże kontrasty mogą utrudniać dostrzeganie przeszkód, ocenę położenia przedmiotów oraz bezpieczne wykonywanie czynności. Oświetlenie jest jednym z elementów wpływających na warunki bezpieczeństwa pracy.

Ile luksów powinno być na hali produkcyjnej?

Wymagane natężenie zależy od rodzaju wykonywanej pracy i konkretnej strefy. Inne wymagania dotyczą komunikacji, inne montażu, a jeszcze inne kontroli jakości. Wartości należy określać na podstawie odpowiednich wymagań normatywnych, w tym PN-EN 12464-1, a następnie zweryfikować pomiarami.

Czy mocniejsze lampy zawsze poprawiają bezpieczeństwo?

Nie. Zbyt intensywne światło może powodować olśnienie i niekorzystne kontrasty. Ważne jest uzyskanie odpowiedniego natężenia oraz równomierności, a także właściwego kierunku padania światła.

Czy można poprawić oświetlenie bez wymiany wszystkich lamp?

Tak. W niektórych przypadkach wystarczy uzupełnienie oświetlenia w wybranych strefach, zmiana rozmieszczenia opraw lub zastosowanie dodatkowego światła miejscowego. Zakres modernizacji powinien wynikać z analizy i pomiarów.

Jakie lampy LED wybrać do hali produkcyjnej?

W zależności od wysokości pomieszczenia, układu stanowisk i rodzaju wykonywanych prac można zastosować oprawy liniowe AXION lub przemysłowe lampy QUANTUM. Ostateczny wybór powinien być poprzedzony analizą parametrów technicznych i planowanego rozmieszczenia.

Podsumowanie – bezpieczeństwo zaczyna się od dobrze zaprojektowanego światła

Oświetlenie hali produkcyjnej to ważny element organizacji bezpiecznego środowiska pracy. Błędy popełnione na etapie projektowania mogą prowadzić do niedoświetlenia stanowisk, powstawania cieni, olśnienia i niepotrzebnych kosztów eksploatacyjnych.

Dlatego nie warto ograniczać wyboru lamp do porównania ceny i mocy. Znacznie lepszym rozwiązaniem jest analiza potrzeb zakładu, dobór odpowiednich parametrów opraw i przygotowanie projektu uwzględniającego specyfikę poszczególnych stref.

LEDBERG oferuje rozwiązania oświetleniowe przeznaczone do zastosowań przemysłowych. W zależności od charakteru obiektu warto rozważyć liniowe lampy LED AXION lub oprawy QUANTUM do wysokich hal i magazynów.

Planujesz budowę, modernizację lub poprawę oświetlenia hali produkcyjnej?

Skontaktuj się z LEDBERG. Przedstaw nam charakter obiektu, wysokość hali i rodzaj wykonywanych prac. Pomożemy określić najważniejsze wymagania, dobrać odpowiednie oprawy oraz zaplanować rozwiązanie, które poprawi warunki widzenia, wesprze bezpieczeństwo pracowników i pozwoli racjonalnie zarządzać zużyciem energii.

Kontakt +48 790 700 116
🌐 www.ledberg.pl
✉️ info@ledberg.pl

Verified by MonsterInsights
