Jak dobrać oświetlenie do różnych stref produkcyjnych w jednej hali?

Jedna hala produkcyjna może obejmować kilka zupełnie różnych obszarów pracy. W jednym miejscu pracownicy wykonują precyzyjny montaż niewielkich elementów, w innym obsługują maszyny, kontrolują jakość produktów, pakują gotowe wyroby lub przemieszczają towary. Każda z tych czynności wymaga innych warunków oświetleniowych. Dlatego oświetlenie różnych stref produkcyjnych w jednej hali powinno być projektowane z uwzględnieniem funkcji poszczególnych stanowisk, a nie wyłącznie powierzchni i wysokości pomieszczenia.

Nie zawsze najlepszym rozwiązaniem jest zastosowanie identycznych lamp w całym obiekcie. Odpowiednio zaprojektowana instalacja LED powinna zapewniać właściwe natężenie światła, ograniczać olśnienie i cienie, a jednocześnie uwzględniać rozmieszczenie maszyn, regałów oraz ciągów komunikacyjnych.

Jak zatem dobrać oświetlenie do poszczególnych stref produkcyjnych? Na jakie parametry zwrócić uwagę i kiedy warto zastosować różne typy opraw LED? Wyjaśniamy, jak zaplanować funkcjonalny system oświetlenia, który poprawi komfort pracy i pozwoli racjonalnie wykorzystać energię.

Dlaczego każda strefa produkcyjna wymaga innego oświetlenia?

Podstawowym błędem przy projektowaniu oświetlenia hali jest traktowanie całej powierzchni jako jednorodnej przestrzeni. Tymczasem wymagania świetlne zależą przede wszystkim od rodzaju wykonywanych czynności.

Pracownik obsługujący dużą maszynę potrzebuje innych warunków niż osoba wykonująca precyzyjny montaż lub kontrolująca niewielkie detale. Różnice dotyczą nie tylko natężenia oświetlenia, lecz także równomierności, kierunku padania światła, oddawania barw i ograniczania olśnienia.

Właściwie zaprojektowane oświetlenie powinno uwzględniać:

• rodzaj wykonywanej pracy i stopień jej dokładności,

• wymagane natężenie oświetlenia na powierzchni roboczej,

• równomierność rozkładu światła,

• wysokość montażu opraw,

• rozmieszczenie maszyn, regałów i urządzeń,

• możliwość powstawania cieni,

• ryzyko olśnienia i odbić od powierzchni,

• obecność światła dziennego,

• czas pracy poszczególnych stref.

Dzięki takiemu podejściu można uniknąć sytuacji, w której część hali jest nadmiernie oświetlona, a inne stanowiska nie zapewniają odpowiedniej widoczności.

Jakie strefy należy uwzględnić podczas projektowania oświetlenia hali?

Przed wyborem konkretnych lamp LED warto podzielić obiekt na obszary o podobnym przeznaczeniu. Pozwala to precyzyjniej określić wymagania i dopasować rozmieszczenie opraw do rzeczywistego sposobu użytkowania hali.

1. Strefa montażu i prac precyzyjnych

Wymagania: dobra widoczność drobnych elementów, wysoka równomierność i ograniczenie cieni.

Stanowiska montażowe często wymagają szczególnie starannego zaplanowania oświetlenia. Pracownicy mogą wykonywać czynności polegające na łączeniu niewielkich komponentów, dopasowywaniu części, skręcaniu elementów lub kontroli szczegółów konstrukcyjnych.

W takich miejscach samo oświetlenie ogólne hali może okazać się niewystarczające. Nawet jeśli pomiary wykazują odpowiednie natężenie światła w całym pomieszczeniu, na powierzchni roboczej mogą pojawiać się cienie rzucane przez pracownika, narzędzia lub elementy wyposażenia.

Dlatego warto rozważyć:

• zastosowanie opraw liniowych zapewniających równomierny rozkład światła,

• odpowiednie rozmieszczenie lamp względem stołów montażowych,

• dodatkowe oświetlenie miejscowe, jeśli wymaga tego charakter pracy,

• ograniczenie olśnienia i niepożądanych odbić,

• dopasowanie parametrów światła do dokładności wykonywanych czynności.

W tej strefie szczególnie ważne jest sprawdzenie warunków bezpośrednio na powierzchni roboczej.

2. Strefa obsługi maszyn i urządzeń produkcyjnych

Wymagania: widoczność elementów sterujących, obszaru roboczego i strefy obsługi.

Przy maszynach produkcyjnych oświetlenie musi uwzględniać zarówno konstrukcję urządzeń, jak i sposób ich obsługi. Wysokie maszyny, obudowy, ramiona robocze czy elementy transportujące mogą ograniczać dostęp światła do wybranych miejsc.

W rezultacie pod jedną częścią urządzenia może być jasno, natomiast w innym obszarze pojawią się niekorzystne cienie.

Podczas projektowania należy przeanalizować:

• wysokość i szerokość maszyn,

• położenie paneli sterujących,

• miejsca załadunku i odbioru produktów,

• pozycję operatora podczas pracy,

• obszary wymagające regularnej kontroli wzrokowej.

W większych halach dobrym rozwiązaniem może być połączenie oświetlenia ogólnego z odpowiednio zaplanowanym oświetleniem konkretnych stanowisk.

3. Strefa kontroli jakości

Wymagania: dobra widoczność detali, właściwe oddawanie barw i stabilne warunki świetlne.

Kontrola jakości wymaga warunków, które umożliwiają dokładną ocenę produktów. Pracownicy sprawdzają między innymi powierzchnie, krawędzie, oznaczenia, kolory oraz ewentualne uszkodzenia.

W tej strefie należy zwrócić uwagę nie tylko na natężenie oświetlenia, ale również na jakość światła. Istotne znaczenie ma wskaźnik oddawania barw CRI (Ra), szczególnie wtedy, gdy ocena obejmuje rozpoznawanie kolorów.

Warto również ograniczyć odbicia od błyszczących powierzchni. Nieprawidłowo ustawione oprawy mogą powodować refleksy utrudniające dostrzeżenie wad produktu.

Dobór oświetlenia powinien uwzględniać rodzaj kontrolowanych materiałów, wielkość sprawdzanych elementów i sposób przeprowadzania inspekcji.

4. Strefa pakowania i przygotowania wysyłek

Wymagania: równomierne światło na blatach, czytelność oznaczeń i komfort wykonywania powtarzalnych czynności.

Pakowanie produktów obejmuje wiele czynności: składanie opakowań, zabezpieczanie towaru, naklejanie etykiet, odczytywanie oznaczeń oraz przygotowywanie przesyłek.

Oświetlenie powinno zapewniać dobrą widoczność całej powierzchni roboczej. Szczególnie ważne jest unikanie zacienionych fragmentów blatów oraz miejsc, w których pracownik musi odczytywać niewielkie napisy.

Przy projektowaniu warto uwzględnić:

• rozmieszczenie stołów i linii pakujących,

• wysokość powierzchni roboczych,

• położenie urządzeń etykietujących,

• kierunek wykonywania czynności,

• obecność przenośników i innych przeszkód.

W wielu przypadkach dobrze zaprojektowane oświetlenie liniowe pozwala uzyskać spójne warunki świetlne na dłuższych odcinkach stanowisk.

5. Strefa magazynowania i składowania

Wymagania: widoczność towarów, oznaczeń, regałów i dróg transportowych.

W obrębie jednej hali często znajdują się również miejsca przeznaczone do przechowywania materiałów, półproduktów lub gotowych wyrobów. Ich oświetlenie powinno być dopasowane do wysokości regałów oraz sposobu składowania.

W magazynach z wysokimi regałami istotne jest zapewnienie odpowiedniej widoczności nie tylko na posadzce, ale również w obszarach pobierania i odkładania towarów.

Trzeba zwrócić uwagę na:

• wysokość i głębokość regałów,

• szerokość korytarzy,

• położenie miejsc kompletacji,

• ruch wózków widłowych,

• możliwość zasłaniania światła przez składowane towary.

Nieprawidłowe rozmieszczenie opraw może powodować powstawanie ciemnych stref między regałami. Dlatego układ lamp powinien być analizowany razem z układem magazynowym.

6. Ciągi komunikacyjne i strefy transportu wewnętrznego

Wymagania: czytelne drogi przemieszczania się, dobra widoczność przeszkód i ograniczenie kontrastów.

Korytarze, przejścia między maszynami oraz drogi transportowe również wymagają odpowiedniego oświetlenia. Nie można traktować ich jako obszarów drugorzędnych, ponieważ korzystają z nich zarówno pracownicy, jak i operatorzy urządzeń transportowych.

Ważne jest zachowanie odpowiedniej widoczności na całej trasie, zwłaszcza w miejscach skrzyżowań, zakrętów, przejść i zmian poziomu posadzki.

Projekt powinien uwzględniać również relację między oświetleniem ciągów komunikacyjnych a sąsiadującymi stanowiskami pracy. Zbyt duże różnice jasności mogą powodować dyskomfort wzrokowy.

Jak dobrać natężenie oświetlenia do poszczególnych stref produkcyjnych?

Jednym z podstawowych parametrów podczas projektowania oświetlenia jest natężenie światła wyrażane w luksach (lx). Określa ono ilość strumienia świetlnego padającego na jednostkę powierzchni.

W praktyce oznacza to, że nie wystarczy sprawdzić, ile lumenów emitują lampy. Istotne jest przede wszystkim to, ile światła dociera do konkretnego miejsca wykonywania pracy.

Poniższa tabela przedstawia przykładowy sposób różnicowania potrzeb oświetleniowych w hali. Nie są to uniwersalne wartości normatywne. Ostateczne wymagania należy ustalić na podstawie rodzaju czynności, aktualnych wymagań PN-EN 12464-1 oraz projektu oświetleniowego.

Ważne: wymagane natężenie oświetlenia należy określać dla konkretnego zadania wzrokowego i odpowiedniej płaszczyzny pomiarowej. Nie należy automatycznie przyjmować jednej wartości dla całej hali.

Jak rozmieścić oprawy LED, aby zapewnić odpowiednie światło w każdej strefie?

Nawet wysokiej jakości lampa LED nie zapewni dobrych warunków pracy, jeśli zostanie nieprawidłowo rozmieszczona. Układ opraw powinien wynikać z geometrii pomieszczenia, wysokości montażu, charakteru stanowisk oraz rozkładu wyposażenia.

Dopasuj układ lamp do rozmieszczenia stanowisk

W pierwszej kolejności należy określić, gdzie znajdują się najważniejsze obszary robocze. Jeśli stanowiska montażowe są ustawione w jednej linii, korzystne może być zastosowanie odpowiednio rozmieszczonych opraw liniowych.

Z kolei w obszarach z dużymi maszynami trzeba uwzględnić ich konstrukcję i możliwość zasłaniania światła.

Unikaj przypadkowego rozmieszczenia opraw

Równe odstępy między lampami nie zawsze oznaczają równomierne oświetlenie. Znaczenie mają między innymi optyka opraw, wysokość zawieszenia, odległości między urządzeniami i właściwości powierzchni w hali.

Dlatego rozmieszczenie lamp powinno być sprawdzone w obliczeniach projektowych.

Uwzględnij możliwość przyszłych zmian

Zakłady produkcyjne często zmieniają układ maszyn, stanowisk i linii technologicznych. Warto więc zaprojektować oświetlenie z uwzględnieniem planowanych zmian organizacji przestrzeni.

Dobrze przemyślany system pozwala ograniczyć konieczność kosztownych przeróbek przy kolejnych modernizacjach.

Jakie lampy LED sprawdzą się w hali z różnymi strefami produkcyjnymi?

Wybór opraw powinien wynikać z warunków panujących w danej części obiektu. W praktyce często najlepsze efekty przynosi zastosowanie kilku typów oświetlenia, zamiast jednej uniwersalnej lampy w całej hali.

Lampy liniowe LED – do stanowisk i ciągów roboczych

Oprawy liniowe dobrze sprawdzają się w obszarach, w których ważny jest uporządkowany rozkład światła. Mogą być stosowane między innymi nad stanowiskami montażowymi, liniami produkcyjnymi, stołami roboczymi i w wybranych strefach pakowania.

Przy ich doborze należy uwzględnić długość oprawy, strumień świetlny, optykę, wysokość montażu oraz sposób rozmieszczenia stanowisk.

W rozwiązaniach LEDBERG warto rozważyć między innymi lampy AXION i OPTIS.

• AXION – rozwiązanie liniowe, które można uwzględnić przy projektowaniu oświetlenia obszarów produkcyjnych i stanowisk pracy.

• OPTIS – oprawa liniowa z mlecznym kloszem, którą warto rozważyć tam, gdzie istotne jest rozproszenie światła i estetyczne dopasowanie oświetlenia do przestrzeni.

Ostateczny wybór powinien wynikać z obliczeń i wymagań konkretnego stanowiska.

Oprawy przemysłowe typu High Bay – do wysokich hal

W halach o dużej wysokości montażu warto rozważyć przemysłowe oprawy High Bay. Są one przeznaczone do oświetlania dużych przestrzeni, w których odległość między źródłem światła a powierzchnią roboczą jest znaczna.

Takie rozwiązania mogą być szczególnie przydatne w wysokich strefach magazynowych, obszarach składowania oraz wybranych częściach produkcyjnych.

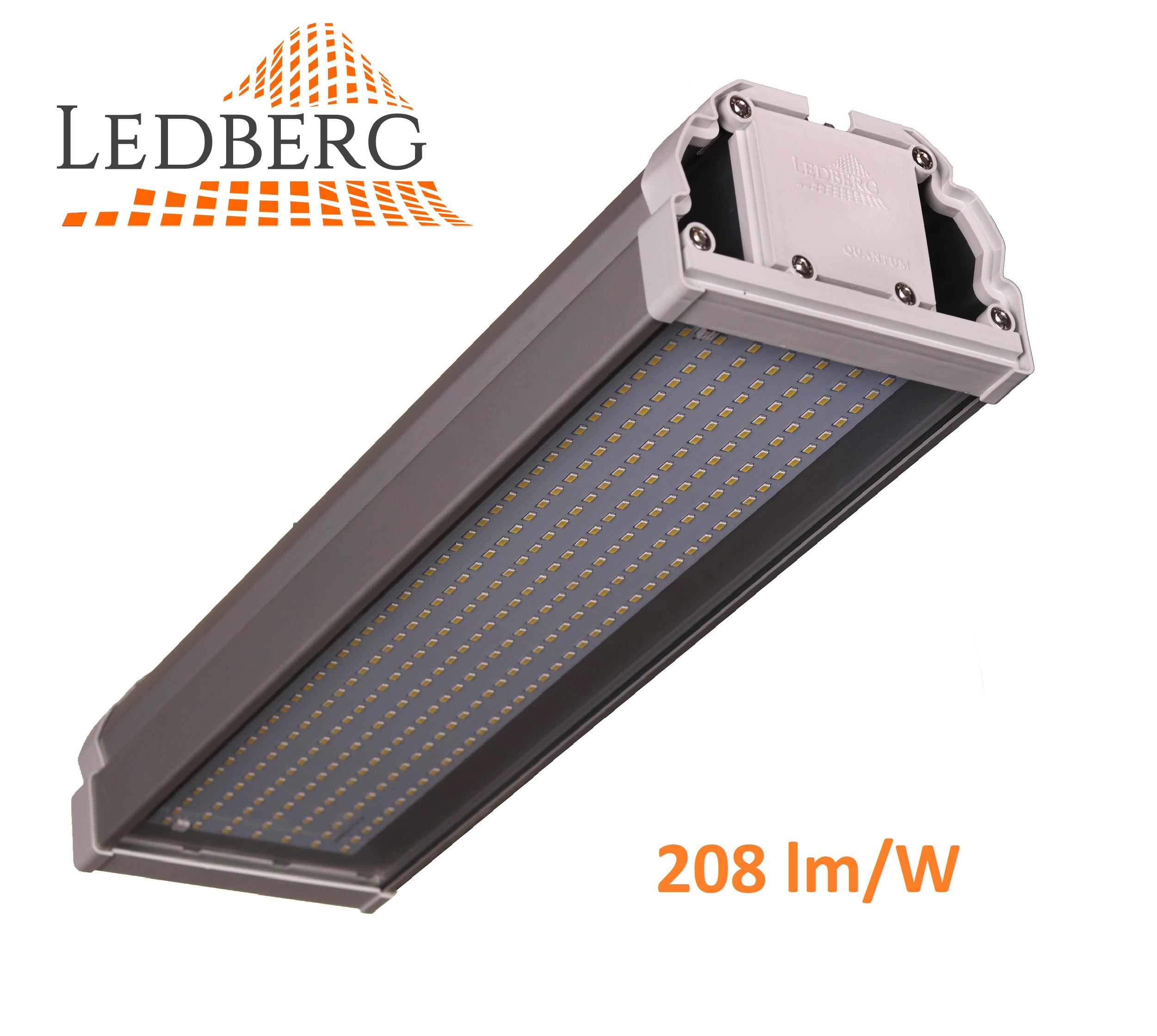

W ofercie LEDBERG warto zwrócić uwagę na oprawy QUANTUM, które można uwzględnić podczas projektowania oświetlenia wysokich hal. Ich zastosowanie powinno być poprzedzone analizą wysokości montażu, układu pomieszczenia i wymaganych parametrów świetlnych.

Oświetlenie ogólne i miejscowe – kiedy warto je połączyć?

W wielu zakładach produkcyjnych najlepszym rozwiązaniem jest połączenie oświetlenia ogólnego z dodatkowym doświetleniem wybranych stanowisk.

Oświetlenie ogólne zapewnia podstawowe warunki widoczności w całej hali. Z kolei oprawy miejscowe pozwalają poprawić warunki w obszarach wymagających większej dokładności.

Takie podejście jest szczególnie przydatne, gdy w jednym pomieszczeniu znajdują się zarówno proste stanowiska produkcyjne, jak i miejsca wykonywania prac precyzyjnych.

Oświetlenie jednej hali w różnych strefach – przykład praktycznego podziału

Wyobraźmy sobie halę produkcyjną, w której znajdują się:

• linia montażowa,

• stanowisko kontroli jakości,

• maszyny do obróbki,

• strefa pakowania,

• magazyn materiałów,

• drogi transportowe.

Zastosowanie identycznego oświetlenia w każdym z tych miejsc może nie zapewnić optymalnych warunków. Lepszym rozwiązaniem jest podział obiektu na strefy i przypisanie im odpowiednich wymagań.

Taki podział pozwala uniknąć przewymiarowania instalacji w niektórych miejscach i niedostatecznego oświetlenia w innych.

Na jakie parametry techniczne zwrócić uwagę przy doborze lamp LED?

Oprócz samego natężenia oświetlenia istotne są również inne parametry, które wpływają na komfort i bezpieczeństwo pracy.

1. Strumień świetlny (lm)

Informuje o ilości światła emitowanego przez oprawę. Nie należy jednak utożsamiać dużej liczby lumenów z odpowiednim oświetleniem stanowiska. Liczy się również sposób rozsyłu światła i rozmieszczenie lamp.

2. Skuteczność świetlna (lm/W)

Określa ilość uzyskiwanego strumienia świetlnego w stosunku do pobieranej mocy. Jest ważna przy analizie efektywności energetycznej instalacji.

3. Barwa światła (K)

Temperatura barwowa wpływa na wizualny odbiór oświetlenia. W obiektach produkcyjnych często stosuje się neutralną lub chłodniejszą barwę, jednak jej wybór powinien uwzględniać charakter wykonywanych czynności i warunki pracy.

4. Wskaźnik oddawania barw (CRI/Ra)

Ma szczególne znaczenie w strefach kontroli jakości, sortowania i oceny kolorów.

5. Równomierność oświetlenia

Pomaga ograniczyć różnice jasności pomiędzy poszczególnymi fragmentami stanowiska i całej strefy. Ma duże znaczenie dla komfortu wzrokowego.

6. Ograniczenie olśnienia

Nieprawidłowo dobrane lub rozmieszczone oprawy mogą powodować dyskomfort i utrudniać obserwację maszyn oraz produktów.

7. Stopień ochrony IP

Powinien być dopasowany do warunków panujących w danym obszarze, takich jak zapylenie czy możliwość kontaktu z wilgocią.

8. Możliwość sterowania

W zależności od potrzeb zakładu można rozważyć systemy regulacji natężenia światła, sterowanie DALI lub czujniki obecności. Pozwalają one dostosować pracę oświetlenia do wykorzystania poszczególnych stref.

Jak zaplanować oświetlenie hali produkcyjnej krok po kroku?

Aby uniknąć błędów i niepotrzebnych kosztów, warto przeprowadzić cały proces według uporządkowanego schematu.

Krok 1. Analiza funkcji poszczególnych stref

Należy określić, jakie czynności są wykonywane w każdej części hali. Trzeba uwzględnić również zmiany produkcyjne, liczbę stanowisk i planowane modyfikacje układu maszyn.

Krok 2. Określenie wymagań oświetleniowych

Dla każdej strefy należy ustalić wymagania dotyczące natężenia, równomierności, olśnienia i pozostałych parametrów wynikających z rodzaju pracy.

Krok 3. Analiza istniejącej instalacji

W przypadku modernizacji warto sprawdzić stan obecnych opraw, ich rozmieszczenie, sposób zasilania oraz rzeczywiste warunki oświetleniowe.

Krok 4. Dobór odpowiednich opraw LED

Na tym etapie dobiera się rodzaj lamp, optykę, strumień świetlny, moc, barwę światła i sposób montażu.

Krok 5. Przygotowanie projektu oświetleniowego

Obliczenia pozwalają sprawdzić przewidywane natężenie i równomierność oświetlenia. Dzięki temu można ocenić, czy zaproponowany układ zapewni odpowiednie warunki w poszczególnych strefach.

Krok 6. Dobór sterowania

Jeżeli poszczególne obszary są użytkowane w różnym czasie, warto rozważyć niezależne sterowanie ich oświetleniem.

Krok 7. Weryfikacja efektów

Po wykonaniu instalacji należy sprawdzić rzeczywiste warunki oświetleniowe. Pomiary powinny być przeprowadzone w odpowiednich punktach i na właściwych płaszczyznach.

Najczęstsze błędy podczas projektowania oświetlenia różnych stref hali

Nawet dobrej jakości lampy nie zagwarantują właściwego efektu, jeżeli projekt nie uwzględni rzeczywistych warunków pracy.

Do najczęściej spotykanych błędów należą:

• Jednakowe oświetlenie całej hali – pomija różnice między montażem, kontrolą jakości, magazynowaniem i transportem.

• Dobór lamp wyłącznie na podstawie mocy – nie uwzględnia rozsyłu światła, wysokości montażu i rzeczywistego natężenia na stanowiskach.

• Brak analizy cieni – wysokie maszyny i wyposażenie mogą zasłaniać światło.

• Nieprawidłowe rozmieszczenie opraw – prowadzi do powstawania jasnych i ciemnych obszarów.

• Pomijanie oświetlenia miejscowego – może utrudniać wykonywanie precyzyjnych czynności.

• Brak uwzględnienia zmian produkcyjnych – powoduje, że instalacja szybko przestaje odpowiadać układowi hali.

• Nieuwzględnienie sterowania – może prowadzić do niepotrzebnego zużycia energii w rzadziej użytkowanych strefach.

Najlepszym sposobem na uniknięcie tych problemów jest zaprojektowanie oświetlenia na podstawie analizy technicznej, a nie przypadkowego rozmieszczenia opraw.

Czy warto wykonać indywidualny projekt oświetlenia hali?

Tak, szczególnie wtedy, gdy hala obejmuje wiele różnych stref, wysokie maszyny, rozbudowane linie produkcyjne lub obszary wymagające precyzyjnej kontroli jakości.

Indywidualny projekt pozwala dopasować rodzaj i liczbę opraw do rzeczywistych potrzeb zakładu. Ułatwia również ocenę, czy lepszym rozwiązaniem będą lampy liniowe, oprawy przemysłowe High Bay, czy połączenie kilku typów oświetlenia.

W przypadku bardziej wymagających obiektów warto rozważyć także indywidualne dopasowanie parametrów opraw LED. Może to być szczególnie przydatne, gdy standardowe rozwiązania nie odpowiadają wysokości montażu, geometrii hali lub specyfice stanowisk.

LEDBERG oferuje rozwiązania oświetleniowe dla obiektów przemysłowych, w tym lampy liniowe AXION i OPTIS oraz oprawy QUANTUM do zastosowań przemysłowych. Dobór konkretnego modelu powinien być poprzedzony analizą warunków technicznych i potrzeb inwestycji.

Jak LEDBERG może pomóc w doborze oświetlenia do różnych stref produkcyjnych?

Właściwe oświetlenie hali wymaga połączenia wiedzy technicznej, znajomości procesów produkcyjnych i odpowiedniego doboru opraw. Dlatego warto rozpocząć od określenia rzeczywistych potrzeb obiektu.

Współpraca z LEDBERG może obejmować:

1. analizę funkcji i układu poszczególnych stref,

2. określenie wymagań oświetleniowych,

3. dobór odpowiednich opraw LED,

4. dopasowanie parametrów technicznych do warunków pracy,

5. przygotowanie rozwiązań uwzględniających specyfikę obiektu,

6. dobór oświetlenia do nowej inwestycji lub modernizowanej hali.

Dzięki temu inwestor otrzymuje rozwiązanie dopasowane do rzeczywistego sposobu użytkowania przestrzeni, zamiast instalacji opartej na jednym schemacie dla całego obiektu.

Najważniejsze wnioski

Oświetlenie różnych stref produkcyjnych w jednej hali powinno uwzględniać charakter wykonywanych czynności, rozmieszczenie maszyn, wysokość pomieszczenia oraz wymagania dotyczące jakości światła.

Nie ma jednego uniwersalnego rozwiązania, które sprawdzi się równie dobrze przy precyzyjnym montażu, kontroli jakości, pakowaniu i magazynowaniu. Właściwy projekt może łączyć oprawy liniowe, przemysłowe lampy High Bay oraz oświetlenie miejscowe.

Najważniejsze jest dopasowanie instalacji do konkretnych potrzeb zakładu. Pozwala to poprawić widoczność, ograniczyć cienie i olśnienie, zwiększyć komfort pracy oraz racjonalnie wykorzystać energię elektryczną.
